TW-PLX17A型可编程实训考核装置
（西门子S7-1214C）
本装备结合当前我国工业自动化应用技术及器件技术的发展，充分考虑实用性、先进性。装置采用模块式结构，实训挂箱包含PLC主机挂箱、变频器挂箱、PLC模拟负载挂箱、实训网孔板挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训，变频器的认识、操作、参数设定及通讯实训等，实训项目丰富、综合性强、紧跟工业自动化发展潮流。我方提供的设备符合质量检测标准及行业标准，并附有产品合格证书、使用说明书、保修证（卡）等相关资料。而且该套装备根据新《职业标准》及人社部部颁发的“电工技术等级证”和“电工实操证”等培训、鉴定内容要求研发而成。同时该套设备遵循了“培训与鉴定”、“硬件与软件”相结合的原则，符合中华人民共和国人社部新颁发的“实训设备行业标准”。适应于各类职业学校、技工学校，中专学校、劳动培训及技能鉴定等单位的教学培训，实操考核，技能鉴定使用。
（一）、产品特点
1、模块式结构，挂箱更换方便，便于组织各种实训项目及扩展新的实训功能。
2、适合就业前及岗前综合技能训练，适合高级工技能培训考核。
3、能进行小型工程项目设计、设备选型、安装调试、操作模拟。
4、只需三相四线交流电源即可投入使用，实训资源丰富、综合性强，有效节约实训用房。
5、安全性高，除配备电压型和电流型漏电保护器外，装置设有单片机全程监控的过载或短路软截止保护功能，确保设备和人身安全。
（二）、技术说明

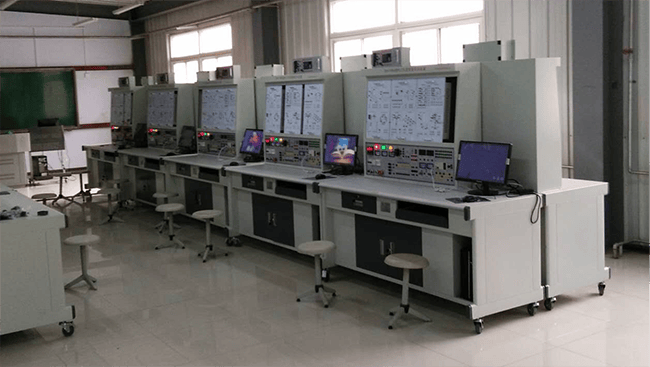

1、实验桌：
（1）装备采用钢质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌分体设计，造型美观大方。面板标识清晰且经久耐用。设置的电路美观整齐、科学规范。统一的尺寸规格，使得所有挂箱均可随意更换，操作方便。
（2）交流电源控制功能板
三相五线 380V±5％ 50Hz交流电源供电，由三只电网电压表监控电网电压，并有三只指示灯指示，带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制，额定功率：<0.8KW，环境温度：－10℃ ～40 ℃，相对湿度：<85%，
（3）直流电源、给定单元、定时器兼报警记录仪
1）提供+5V/1A和+24V/1A直流稳压电源各一路，三位半数显；
2）提供给定（±15V可调电压输出）；
（4）安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
（5）每套附带一台台式电脑(学校自备)
2、硬件特点：
实训装置基本要求：
① 、PLC主机采用配置西门子1214C,14路输入，10路输出，以态网通讯。通过以态网络，将实训装置（从站）PLC和主站PLC进行1:N通信。
② 、按要求采用模块化设计，包括按钮模块、电源模块、模拟实验实训模块、接线端子排和PLC主机模块等。各模块间相互独立。在主机模块中，所有输入输出端口都通过导线连接到实验板上的镀金孔上，各实验模块都有独立的输入、输出、公共端，这样在实验时只需连接所用到的端口。能方便扩展模块，为以后实验系统的升级提供保障。
③ 、按要求采用实物产品，提高了实验的真实程度，确保了实验的实用性。
④ 、按要求使用实物继电器，并能在实验板上联接继电器的启动、运行、制动控制电路，让学生理解并掌握继电器在控制电路中的使用方法。
⑤ 、交通灯、洗衣机、售货机、抢答器等模块要求增加时间、数字显示。
⑥ 、按要求实验项目由基本指令实验，常用功能指令实验、综合实验三部分组成。在实验项目设计开发中做到实验由简到难，从而达到一个循序渐进的学习过程。实验项目也应充分贴近实际应用和教学大纲的要求。
⑦、按要求在设计中留出了所有的输入、输出、公共端子，用户可方便扩展自己的模块，以便实验系统的升级，可真正实现按学校要求特殊定制实训项目。

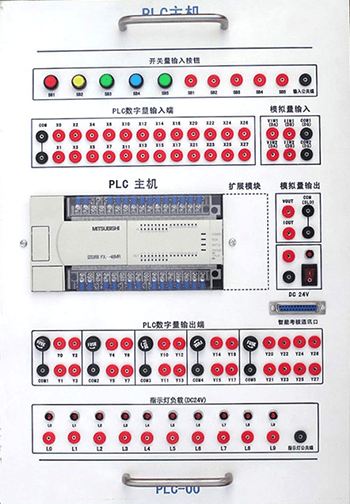

PLC模拟控制实验模块
1）交通信号灯控制PLC自动控制
2）水塔水位自动控制PLC自动控制
3）自控成型机PLC自动控制
4）自控轧钢机PLC自动控制
5）多种液体自动混合PLC自动控制
6）自动送料装车系统PLC自动控制
7）邮件分拣机PLC自动控制
8）电梯控制PLC自动控制
9）机械手控制PLC自动控制
10）五相步进电机模拟控制PLC自动控制
11）自动饮料售货机PLC自动控制
12）自动洗衣机系统PLC自动控制
13）电镀车间生产系统PLC自动控制
14）加工中心刀具库选择控制PLC自动控制
15）LED数码管实验
16）天塔之光PLC自动控制
17）继电接触控制实验模块
含交流接触器（线圈电压220V）4只，热继电器1只，电子式时间继电器（通电延时，工作电压220V）一只，行程开关2只。
可完成以下实物实验：
（1）三相异步电动机点动控制和自锁控制；
（2）三相异步电动机联锁正反转控制；
（3）三相异步电动机带延时正反转控制；
（4）三相异步电动机带限位自动往返控制；
（5）三相异步电动机Y/△换接起动控制；
（6）基于PLC的三相异步电机Y/△换接起动控制。
4、实验内容：
（1）基本指令的编程练习；
（2）LED数码显示控制；
（3）天塔之光；
（4）装配流水线控制的模拟；
（5）运料小车控制模拟;
（6）四路抢答器的模拟；
（7）四节传送带的模拟；
（8）自动配料系统的模拟；
（9）电镀生产线模拟控制；
（10）机械手动作的模拟；
（11）十字路口交通灯控制；
（12）液体混合装置控制；
（13）水塔水位控制模拟；
（14）邮件分拣系统模拟；
（15）全自动洗衣机控制；
（16）自动售货机的模拟；
（17）步进电机运动控制；
（18）三相鼠笼式异步电机的启动、运行、制动控制（实物）；
（19）三相异步电动机点动控制和自锁控制
（20）三相异步电动机联锁正反转控制
（21）三相异步电动机带延时正反转控制
（22）三相异步电动机带限位自动往返控制
（23）三相异步电动机Y/△换接起动控制
（24）基于PLC的三相异步电机Y/△换接起动控制
（25）与、或、非逻辑功能实验
（26）定时器、计数器功能实验
（27）跳转、分支功能实验
（28）移位寄存器实验
（29）数据处理功能实验
（30）微分、位操作实验
（31）电梯控制PLC自动控制
（32）自控成型机PLC自动控制
（33）自控轧钢机PLC自动控制
（34）加工中心刀具库选择控制PLC自动控制
（35）增加基础实验内容
