1、工作条件
(1)输入电源:三相四线制AC380V±10%/50Hz;
(2)工作环境:环境温度范围为-5℃-+40℃;相对湿度<85% (25℃);海拔<4000m;
(3)装置容量:<1.5kVA;
(4)外形尺寸:1620mm±10mm×750mm±10mm×1600mm±10mm;
2、实训设备要求

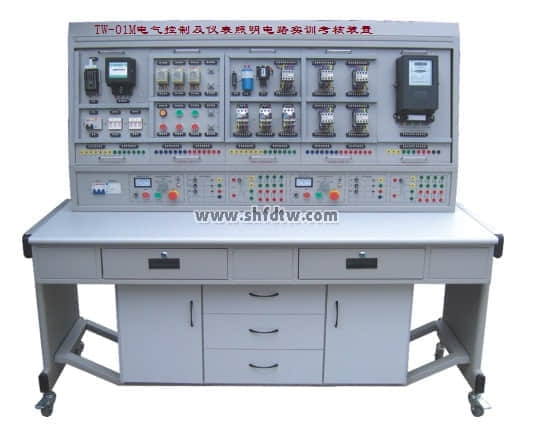

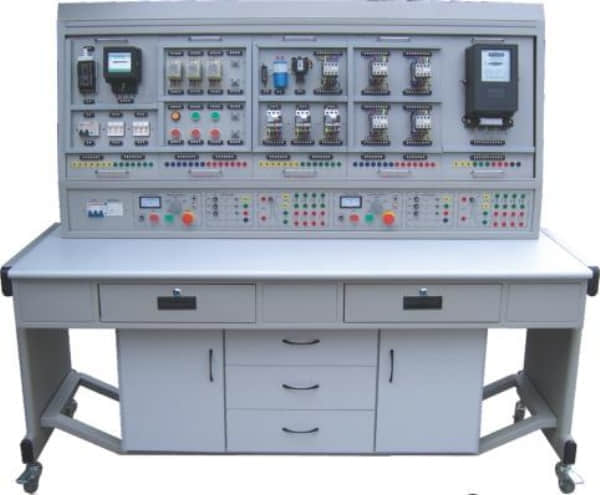

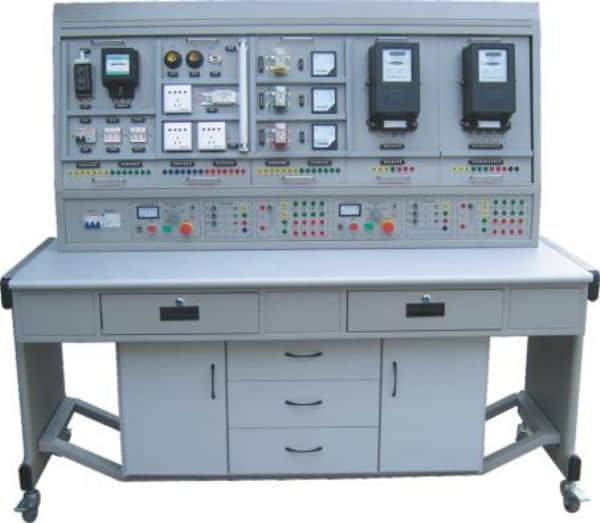

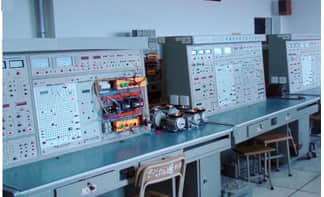

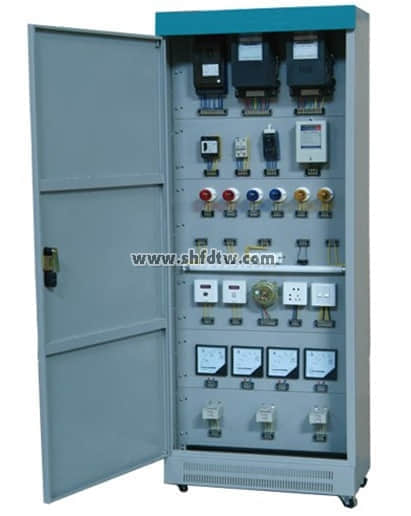

实训装置要由控制屏、实训桌、控制屏上安装的电源配电板(下组件)模块、各种仪表照明实训考核组件模块(挂箱)等组成。实训装置能够满足两组学生同时在一套实训装置上做不同的实训项目,互不影响。
(1)实训设备材质
控制屏为铁质双层亚光密纹喷塑结构,为实训提供所需要的交直流电源、仪表。实训桌桌面为防火、防水、耐磨高密度板,桌腿采用50x50的优质方钢,结构坚固,整个造型既简约又不失端庄,既美观大方又无笨重之感,同时便于拆装移动,方便实训室的管理。桌子下配有一个可移动立柜,带抽屉和储藏柜(带锁),可以存放工具以及资料等。
控制屏两侧装有220V双路单相交流电源插座(三芯)各1只,可以作为设备维修或用户自备其他教学设备(如示波器、测试仪表等)的工作电源。
(2)控制屏要求
1)主电源
三相四线电源输入,通过漏电保护器,接通总开关,由接触器通过起、停按钮进行操作,面板上还设有450V指针式交流电压表,通过转换开关切换,指示输入的三相电源电压。
输出三相380V交流电源,具有短路保护功能。
2)仪表照明实训组件
面板上装有4P断路器、熔断器、人体感应开关(双线制)、触摸延时开关、声光控延时开关及接线端子。
(3)实训模块
1)仪表照明实训组件(一):装有1个单相电度表及接线端子等。
2)仪表照明实训组件(二):装有10W日光灯1套、白炽灯(含普通螺口灯座)、单联双控开关、双联双控开关、多控开关及接线端子等。
3)仪表照明实训组件(三):装有3个电流互感器、3个0-5A交流电流表及接线端子等。
4)仪表照明实训考核组件(四):装有1个交流指针式电压表、1个三相功率因数表、1个万能转换开关及接线端子等。
5)仪表照明实训考核组件(五):装有钮子开关9个、0.47uf / 500V电容、1uf /500V电容、2.2uf /500V电容、4.3uf /500V电容各3个、25W白炽灯(+底座)6个及接线端子等。
在所有仪表照明实训考核组件挂箱面板上,安装了安全实训导线用的接线插座,使得接线操作更为便利,也使实训操作者的人身得到更多保护。
6)电度表挂板:用于安装三相电度表模块,并装有接线端子等,方便学生实训。
7)三相三线有功电能表模块:装有1个三相三线有功电能表,与WD-410A电度表挂板配合使用。
8)三相四线有功电能表模块:装有1个三相四线有功电能表,与WD-410A电度表挂板配合使用。
9)三相四线无功电能表模块:装有1个三相四线无功电能表,与WD-410A电度表挂板配合使用。
(4)人身及设备安全保护
实训设备必须具备漏电保护、接地保护和导线防护功能。
3、要求可完成的实训项目
1)插座和一个开关控制一盏灯
2)两个双联开关控制一盏灯
3)三个开关控制一盏灯
4)日光灯线路的接线
5)声控开关控制白炽灯电路的接线
6)触摸延时开关控制白炽灯电路的接线
7)人体感应开关控制白炽灯电路的接线
8)单相电度表直接接线电路
9)单相电度表经电流互感器接线电路
10)电压表、电流表接线线路
11)万能转换开关和电压表测量三相电压接线
12)一只电流互感器用于单相回路的控制线路接线
13)三只电流互感器接成星形接线电路
14)三只电流互感器接成三角形接线电路
15)三相功率因数表的测量电路
16)三相三线有功电度表的接线电路
17)三相三线有功电度表经电流互感器的接线电路
18)三相四线有功电度表的接线电路
19)三相四线有功电度表经电流互感器的接线电路
20)三相四线无功电度表的接线电路
21)三相四线无功电度表经电流互感器的接线电路

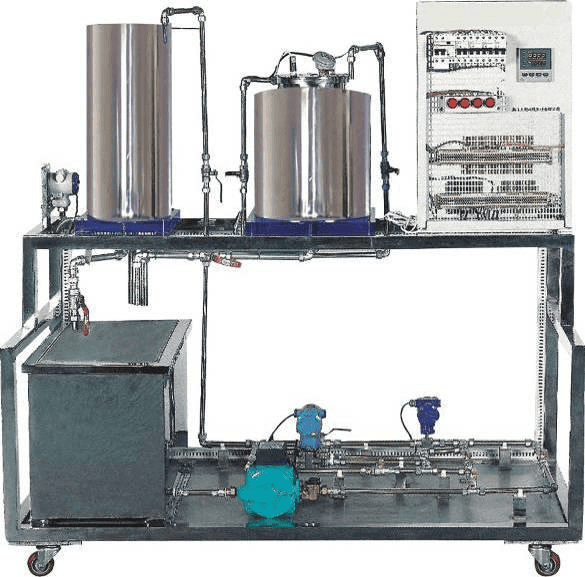

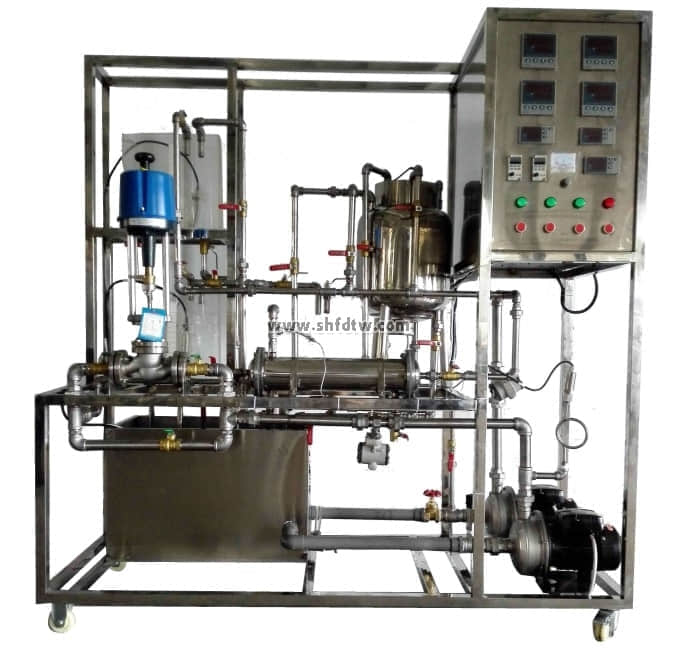

型号:TWPCB-1型
品名:过程测量仪表技能实训装置
价格:62000.00
型号:TW-BDQ23
品名:仪表系统实训台
价格:8800.00
型号:TW-SX212
价格:200000.00
型号:TW-210S
价格:9800.00
型号:TW-01M
价格:18000.00
型号:TW-ZM760
价格:8900.00
型号:TWCB-15

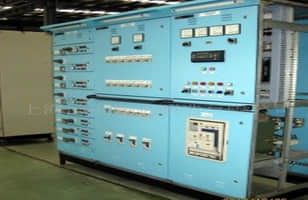

品名:船舶电动控制仪表实训装置
价格:110000.00
型号:TWCB-16
品名:船舶气动控制仪表实训装置
价格:190000.00

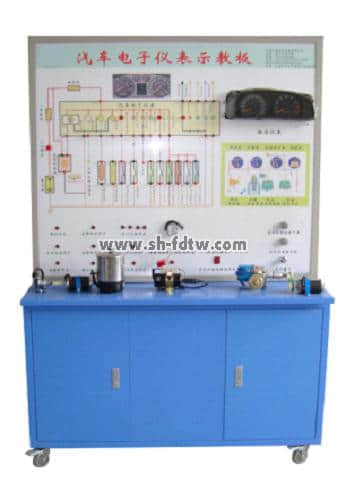

型号:TWSJ-06

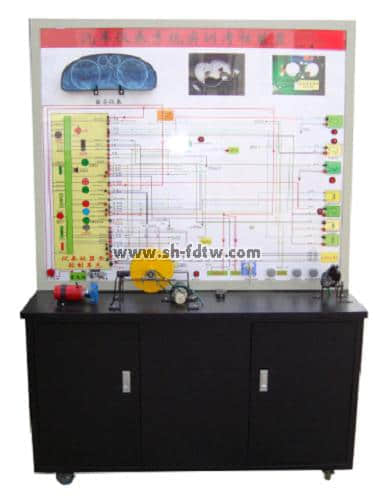

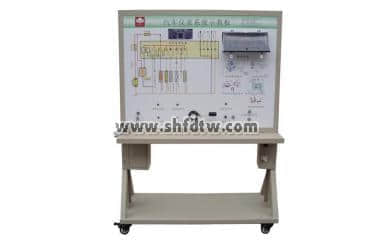

品名:汽车仪表系统示教板
价格:10000.00

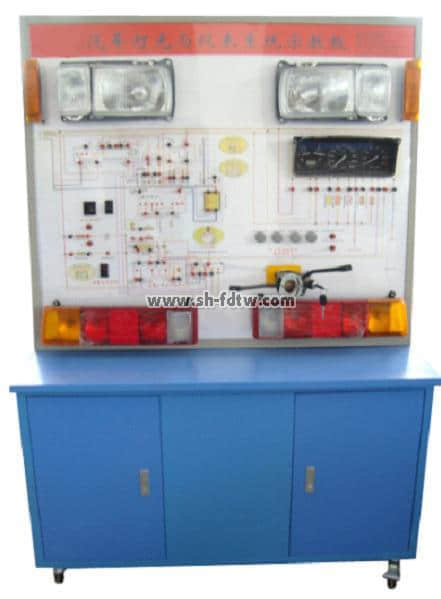

型号:TWSJ-07
