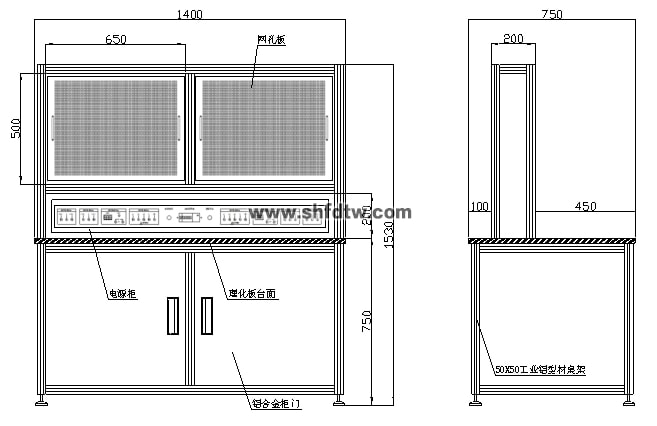

附图为电工网孔实训装置方案图：产品由实训桌、电源供电柜体、网孔板等三部分拼装组合而成，双工位设计。外形尺寸：140 (长)×75（宽）×153 (高)cm
技术指标如下：
1、实训桌（左右双工位设计）
（1）桌架采用1.2mm厚50×50工业铝型材拼装制作。
（2）拼角处采用三角强力加强筋固定，确保桌架稳定不摇晃。
（3）桌架上部采用1.2mm厚50×50工业铝型材拼装制作，配合T型螺栓以固定网孔板。(如图)
(4)桌架中部设置电源供电柜体(材质:冷扎电镀锌薄钢板)
（5）桌架下部设计木质工具柜，二开门设计，用于放置工具、电气元件及资料等。外形尺寸约：1300×600×530mm
（6）桌架底部设计四只带刹车尼龙万向轮。（承载重量大于300KG）
（7）台面采用18mm厚理化板，防火、防水、耐磨
2、电源供电柜体（左右双工位设计）
（1）柜体采用1.5mm厚冷扎电镀锌薄钢板拼装焊接制作，表面防静电喷塑处理，颜色为米白色。
（2）输入电源：三相五线，交流380V±10%，50HZ。
（3）装置容量：≦1.5KVA。
（4）外型尺寸：约1300×200×200mm（长×宽×高）。
（5）安全保护：接地保护，漏电保护（动作电流＜30mA），过载保护。
（6）面板独立拆卸设计，方便安装和维修。
（7）每工位独立提供一个带漏电保护的三相电源总开关，并且设置熔断器进行短路保护，带有急停保护功能，并由指示灯指示电源状态的通断。
（8）左右每工位提供插孔式三相五线交流380V±10%电源，供实训用。
（9）左右每工位各提供一组0—24V/2A连续可调的直流稳压电源，带过载、短路保护功能，且有数显直流电压表指示输出电压。
（10）左右每工位各提供一组10A的220V插座（二孔+三孔组合）和三相380V插座(15A)，供实训用。
3、网孔板
（1）采用2.0mm厚304不锈钢薄钢板，数控冲床加工和一次折弯成型后焊接打磨处理，表面氧化后拉丝处理。
（2）外型尺寸：约650×500×25mm（长×宽×厚）。
（3）网孔板密布15×5.2mm椭圆形孔，孔间距小于5mm。
（4）每块网孔板设计两只180mm长不锈钢拉手，方便学生随时搬运。底部安装4只橡胶支脚，以防止直接与台面接触损坏桌面。
（5）每块网孔板配置若干只与椭圆形孔匹配的塑料卡件，用于固定实验用相关电器元器件，以便各器件的拆装方便。
您只要致电：021-55884001（袁经理）
我们可以解答 网孔型初级维修电工实训考核装置 的相关疑问！
我们可以帮您推荐符合您要求的 网孔型初级维修电工实训考核装置 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-48-1630-1.html
网孔型初级维修电工实训考核装置主要由实训桌、网孔板、实训元器件（也可自购）组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
