主要设备名称
1.电子工艺实训考核装置 2. 功率输出函数发生器 3. 20MHz双踪示波器
型号规格

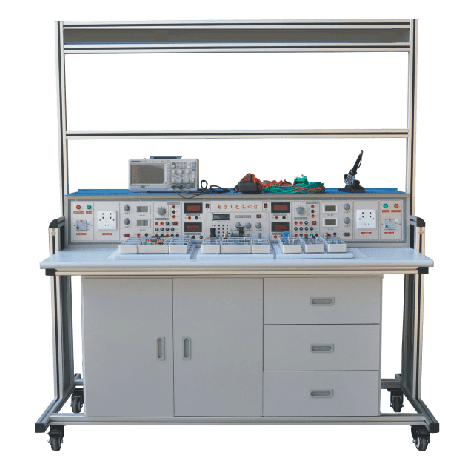

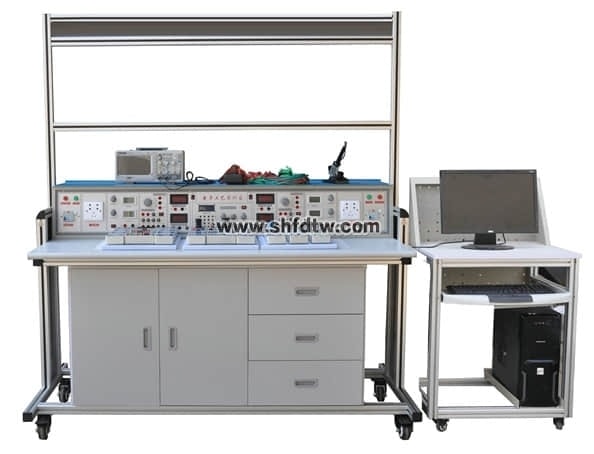

1.电子工艺实训考核装置：

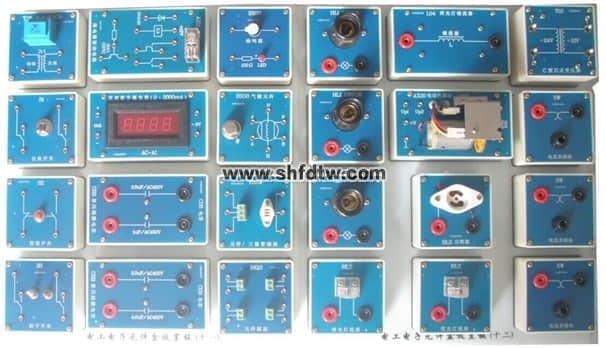

（1）铝合金活动框架：框架上面可以放挂板模块
（2）电源台：由两路相互独立、对称的实验电源和仪表组组成
（3）实验电源每路配置：一组可调的直流电源0~24V/2A，并带有过载、短路软保护功能，软保护的值还可进行调节；一组3~24V交流电源，七档可调；一组±5V、±12V直流稳压电源；一只精密数字电压表（DC 30V），一只精密数字电流表（DC2000mA）；以及8路单相电源插座，可以方便设备、仪表的扩展时使用。
2.功率输出函数发生器：
正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）；频率范围:0.1HZ~3MHz；输出幅度采用电位器调节，正弦波输出具有20db,40db衰减；频率计最高测量范围0.1HZ -100MHz，自动换档。
3. 20MHz双踪示波器：
（1）显示：双踪显示、内刻度矩形示波管
（2）频宽：DC-20MHz-3dB
（3）偏转因数：5mV/div～5 V/div ±5%，上升时间 ≤17.5ns
（4）扫描时间因0.2μs/div~0.5s/div ±5%扩展可达20ns/div±5%
（5）垂直工作方式：CH1、CH2、ALT、CHOP、ADD
（6）触发源：内(CH1,CH2,交替)、外、电源
（7）触法方式：自动、常态、TV－H，TV-V （8）单次触发灵敏度：内触发不小于1div，外触发不小于0.5V
实训项目
1.常用二极管的性能测试及应用
2.双极晶体管及场效管输出特性的测定
3.单管放大电路的研究
4.两极放大电路及负反馈放大电路的研究
5.恒流充电电路（场效应管的应用）
6.三极管放大电路故障排除
7.整流、滤波及稳压电路的研究
8.直流稳压正、负电源电路的研究
9.典型复合互补OTL功率放大电路调试（电子产品线路）
10.OTL功率放大电路的故障排除
11.LM386集成音响功率放大电路及其应用
12.运算放大器基本运算电路
13.对由运放器组成的积分运算电路、微分运算电路
14.对由运放器组成的电压比较器传输特性的研究
15.方波、三角波和锯齿波发生器电路的研究与测试
16.三角波、方波及正弦波发生器的制作
17.RC（文式桥式）正弦波振荡器和制作与调试
18.电容三点式LC正弦波发生器
19.有源滤波电路研究
20.直流-直流（DC-DC）集成电压变换电路的应用与调试（电子产品线路）
21.基本逻辑门电路功能测试
22.优先编码器功能测试
23.二进制译码器和数据选择器功能测试
24.全加器和超前进位全加器功能测试
25.数值比较器功能测试
26.七段码锁存/译码/驱动器功能测试
27.各类触发器功能测试
28.双向移位寄存器功能测试
29.二一五一十进制计数器功能测试
30.二位十进制计数/译码/驱动/显示电路
31.可逆十进制计数电路功能测试
32.N进制计数电路功能测试
33.555定时器基本应用电路
34.微分型单稳态触发器
35.集成单稳态触发器及其应用
36.集成施密特触发器及其应用
