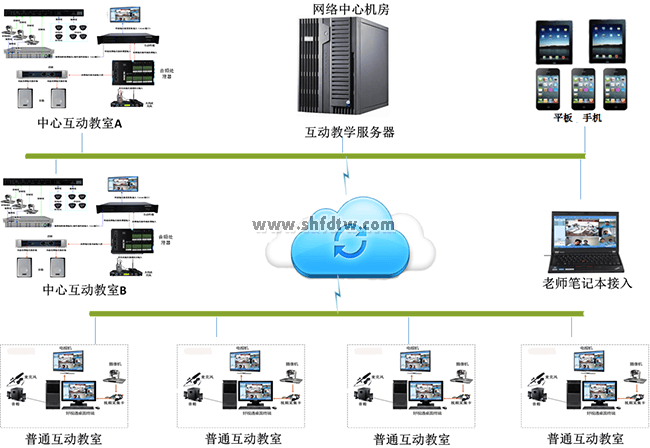

系统连接图：

1.1互动教学

互动教学是互动录播系统的基本功能。本地和远程的多媒体教室通过网络连接到互动录播系统，通过平台的虚拟教室，可以实现强大双向互动教学功能。无论是本地的师生还是远程师生都能进行双向视频互动教学及问答，能取得良好的教学效果。

互动教学系统画面清晰度、数据功能、系统安全性、网络环境适应性等关键技术先进。此系统在视频、音频、数据三大核心应用中表现好，图像清晰连续、无马赛克、无抖动现象，声音清晰流畅、无回音、无背景噪音，图像声音（唇音）同步性好、延时小，数据功能强大、操作性强，囊括了远程多媒体系统全部常用功能，能为用户带来很好的多媒体视讯体验感受。

1.2智能录播

互动录播教学系统提供随堂录制课件的功能，采用先进的流媒体及自动化控制技术，自动实时将教师教学讲解视频声音、手写板书、教师讲课的计算机屏幕画面、多媒体课件、学生问答视频记录成标准MPEG4/H.264流媒体文件，形成单画面电影模式或多画面资源模式。

教师只需简单点击“录制”按钮就能开始课件录制，完成后仅需点击上传按钮，课件就自动上传到课件服务器，课程信息、存放位置、课件信息等系统自动完成。

1.3图像跟踪

图像跟踪是实现全自动课程录播的关键。该系统在传统人工课程录播系统的基础上，引入自动化控制理念和技术，结合公司对视频画面语言的深入理解，而研发出的镜头智能切换策略，并通过一系列周边产品，如图像分析，实现了教师摄像自动跟踪、学生摄像自动定位、板书摄像自动跟踪三大自动化录播功能，实现课程录播的自动化、智能化、常态化。全自动录播系统的推出，解决了学校电教人力资源不足的瓶颈，大幅提高了课程录制效率，降低了课程录制成本，更重要的是实现了课程录播的常态化。

1.4数据共享

互动录播系统有文档共享、电子白板和协同浏览等数据共享功能。

1.5断线重连

互动录播教学系统采用多网络接入方式保障系统的可用性及稳定性。在网络出现故障时，系统自动检测网络并启动断线重连功能，若采用多网络接入的方式，系统自动检测网络中继，并切换到可用网络中，保证互动录播教学。此时，客户端发起断线重连，服务器将保存客户端之前的数据集服务状态，待重新连接后继续提供服务。

1.6一键上传

互动录播系统将录制好的视频课件，通过“上传课件”功能模块自动上传在线学习系统中，可供后期的点播及课件编辑，增加一些片头片尾，或者添加一些新的素材等。

1.7课堂直播

现场所有操作和实时互动视频可通过互联网进行现场直播，用户通过平板、电脑、手机在线观看。

1.8课件实时录制编辑

系统将录制的内容自动生成为标准的三分屏课件，可供老师制作课件，增加一些片头片尾，或者添加一些新的素材等，课件更加丰富，更加精美。

1.9资源管理

对用户、角色和权限进行统一配置、管理； 提供详细的权限管理策略，包括针对系统内不同身份的人员所能做的操作级权限，针对不同级别的人员能够查看不同级别资源的记录级权限；提供资源保密级别设定功能，来保证资源访问的安全性。

1.10远程监控

通过本系统中心互动教室可以远程查看分教室一些动态情况，实现远程监控。

1.11智能中央控制

智能集中控制是实现真正全自动录播的一个环节，该系统能够实现包括录播设备、多媒体教学设备、音频设备及周边设备在内的全自动录播教室所有设备的一体化控制管理，所有的操作简单至只需授课教师在控制面板上轻轻按击几个按键即可，除此之外，跟平常上课并无二异，使不同年龄、不同学科的教师都能放松地进行常态化教学活动，无需管理人员的协助，实现真正的全自动录播。

系统主要设备

1.1互动教学服务器

1.2互动录播教学终端

互动录播教学终端系列是互动录播教学系统中的核心设备，可与多媒体教室中的其它设备集成，协同工作。

1)多媒体技术

视音频压缩技术，占用带宽比传统 H.323协议系统更低。适应从 56Kbps拨号上网到宽带等的各种网络环境，能提供QCIF格式画面流畅的视频图像和声音；带宽128K～256K时可达到CIF格式画面；带宽384K时可达到D1高清画面，1M~2M可达到720P/1080P高清画质。

2)高清终端图像清晰度高达1920*1080，让互动更真实、录制更清晰。

3)支持存储扩充，可外接1－4块硬盘可组磁盘阵列，存储更多课件。

4)具有回声抑制、自动增益控制、自动消除背景噪声功能。

5)支持文本互动，对电子白板、共享文档、网页进行显示，教室之间的用户可以进行会话。

6)适应各种网络环境无需公网地址,系统采取了多种机制，保证在各种防火墙下网上的视频教学都能够无障碍的进行。系统支持各种网络接入方式以及穿越各种防火墙，不受小区宽带现有情况的限制，用户在应用时无需更改任何网络配置，就可以将系统部署到用户现有的网络环境中。

7)支持双屏双流功能，即一个屏幕显示远端视频，另一个屏幕显示本地电子文档。

8)断线自动重连，网络意外中断时，系统会自动重新连接服务器。

9)课件录制同步编译、压码课件，上课结束即课件录制完成。

10)可以一键上传课件，课件录制完成后只需要点击“上传课件”系统自动将课件上传到预先配置的位置。

11)浏览器同步浏览，在同一个虚拟教室中的教室可以同步地浏览网页，主教室点击网页的任何一个链接，其他教室也可以同时打开新的页面浏览。

12)显示模式，提供多路视频窗口显示，支持四画面、六画面、八画面、九画面、十二画面、十六画面的视频显示，并且支持以视频窗口大小区分主次教学场地。

13)支持音、视频参数、码流调节，并且支持远程调节终端参数，以保证网管中心技术人员可以协助互动录播教室解决

1.3图像跟踪主机

主要用来自动切换拍摄老师、板书和学员的视频。老师摄像机和学员摄像机均接入该系统，当老师讲课时，视频输出为老师摄像机视频；当老师进行板书时，视频输出为板书摄像机视频；当学员回答问题时，自动切换为学员视频输出。

1.4高清视频导播主机

基于对摄像机的综合精细控制，实现根据目标移动速度和动作幅度的智能景深调整，程度避免垃圾镜头，提升视觉感受。HD-SDI高清视频矩阵（HL-M44S）

高清视频导播主机合SMPTE 标准和ITU 标准，在3Gb/s 的码率下实现1080p/50Hz/60Hz，1.5Gb/s 的码率下支持1080i/50Hz/60Hz高清数字视频信号的切换传输，兼容HD-SDI、SD-SDI、DVB-ASI、嵌入式音频等多种数字信号格式，可通过10Mb/s～3Gb/s码率的数字信号。可选扩展SDI之外的HDMI/YPbPr/CVBS/DVI/VGA/DP/IP/光纤/双绞线等输入 /输出。

1.5定位摄像机

跟踪系统设计制造的一款彩色小半球摄像机，方便上下左右全方位调节。

1.6高清跟踪摄像机

实现1920x1080高分辨率的优质图像，输出帧频高30fps。输出帧频高可达60/50帧/秒。在保证高清晰度的同时，重点满足了对画面流畅性的需求。

低噪声高信噪比

摄像机视频的信噪比直接影响到高清教学终端的图像压缩编码效率。应用2D和基于运动估计的3D降噪算法，采用新一代低噪声传感器，有效的降低了噪声。

清晰多层次画质的感受

20x光学变焦+16x数字变焦

采用高品质长焦镜头，光学变焦达到20倍，并支持16倍数字变焦。

宽范围、高速度，低噪音的平移/俯仰操作

全高清的多格式视频输出

丰富完善的接口。同时提供YPbPr模拟分量接口、DVI（HDMI）接口、广播级3G SDI接口（UV820C/M是1.5G SDI）。尤其使3G SDI接口支持1080P60高清数字视频信号通过单根同轴电缆传输近100米。支持1080P60/50/30/25、1080I60/50、720P60/50/30/25等多种高清视频制式， RS-232C远程控制（VISCA协议/Pelco-D/Pelco-P）使用RS-232C接口，可对摄像机的所有设定以及平移/俯仰/缩放操作进行远程高速通讯控制。通过RS-232级联接口，可连接多台摄像机(VISCA协议)

多地址设置

通过菜单/VISCA串口命令设置本机地址

32个位置预设位

32个位置(根据用户要求可扩展到128个)进行预先设置，包括水平、俯仰、变倍进行预设，即使在摄像机掉电关闭时，预设数据也可以保存下来。

多功能遥控器

配备有操作简便的遥控器，除了可进行基本设定，以及对水平、俯仰、变倍等进行控制外，还可以通过遥控器调出菜单设定摄像机的相关参数。

可选摄像机倒装功能

结构上支持摄像机倒装，并可通过OSD菜单或发送串口命令改变安装方式。

OSD菜单功能

丰富的OSD菜单，可用遥控器控制OSD菜单。

1.7高清枪体式全景摄像机

●分辨率1920x1080，可输出Full HD 1080p实时图像。

●采用先进编码技术，延时低至200ms以内。

●支持HD-SDI接口，有效传输距离可达150米。

●高信噪比传感器，感光灵敏度高，低照度效果好。

●支持数字宽动态（WDR）功能≥120dB。

●支持2D & 3D数字降噪功能。

●ICR红外滤片式自动切换，实现真正的日夜监控。

●支持双向音频AAC。

●支持PoE供电功能。

●支持双码流，支持手机监控。

●支持自动光圈，自动电子快门功能，适应不同监控环境。

●支持SDK功能

1.8麦克风

为方便讲座模式和活动模式教学，需要采集专家、学员等的声音，本方案设计采用2个舒尔无线手持麦，进行采集音频信号。

1.9音频处理器

音频处理器主要用来保证，上课时老师和学生的声音进行高保真处理，可以对老师上课时的声音进行降噪处理、回声抑制处理等功能。

1.10功放详细参数

通道数量：2

8Ω 负载：250W×2

4Ω 负载：350W×2

频率响应：20Hz-20KHz+0/-0.5dB

THD+N：＜0.05%@8Ω 1KHz

S/N 比：＞90dB

转换速率：40V/μs

阻尼系数：＞600@8Ω

通道隔离度：＞100dB@8Ω 1KHz

输入阻抗：20KΩ（balance）/10kΩ（unbalance）

输入灵敏度：+4dB*（1.23V）

保护功能：DC, short circuit ,over heat, softstart

控制功能：Front Panel: power Switch/CH volume

Rear Panel :mode/low pass/grounding

高度：1U

尺寸：(483x44x230)mm

重量：2.55kg

1.11音箱详细参数

 额定阻抗：8Ω

额定功率：60W

功率：120W

有效频率范围（-3dB）：80Hz－18KHz

灵敏度：88dB /w/m

连续声压级：113 dB

声压级：120 dB

辐射角度（H×V）：90°×50°

单元规格：LF：6.5"×1，HF：2"×1

净尺寸（宽×高×深）：250×410×180

净重：5Kg

1.12触模屏详细参数

屏体类型：LED背光源， A规硬屏。

显示尺寸：≥70英寸

显示比例：16:9

对比度：≥5000：1

可视角度：≥178°

图像物理高清分辨率：1920×1080 （1:1 Map点对点显示）

屏幕显示灰度分辨等级：128灰阶以上。

输入端子:3路VGA/3路Audio/1路AV/3路HDMI/1路TV RF/4路TV 多媒体USB/1路RS232接口/1路RJ45。

输出端子：1路耳机/1路VGA/1路同轴输出。

图像制式：PAL/SECAM

喇叭输出功率：15瓦x2

显示屏寿命：不低于50000小时。

1.13多功能黑板

定制尺寸规格：4000MMX1300
