汽车液压传动试验台

实现基本功能:液压驱动;全液压助力转向;液压制动

该试验台搭建简易汽车底盘,前后桥板簧悬架,前桥实现全液压转向,后桥实现驱动+制动,桥后桥承载能力均不小于5吨,行驶速度0~15Km/h;

   该试验台配有液压源、液压驱动系统总成、全液压转向系统总成、液压制动系统总成及控制系统;

该试验台配有压力表、流量计等辅助测量仪器;

其中:

(1)电液伺服油源系统

电源驱动,流量30L/min,压力21MPa,功率15KW;

配有高精度滤油器、进口油泵、电机、油箱、进口液压控制阀、电气拖动控制系统、风冷却装置、蓄能器

   (2)液压驱动系统总成(液压源驱动)+ 控制系统

液压马达——液力变矩器——传动轴——扭矩传感器——后驱动桥


   (3)全液压转向系统总成(液压源驱动)+ 控制系统

方向盘——转向轴——转向器——液压缸——前转向桥


(4)液压制动系统总成(液压源驱动)+ 控制系统

该试验台配有两种制动形式(前桥轮毂制动,后桥传动轴制动),液压制动器

参考图片

汽车液压传动试验台(图1)

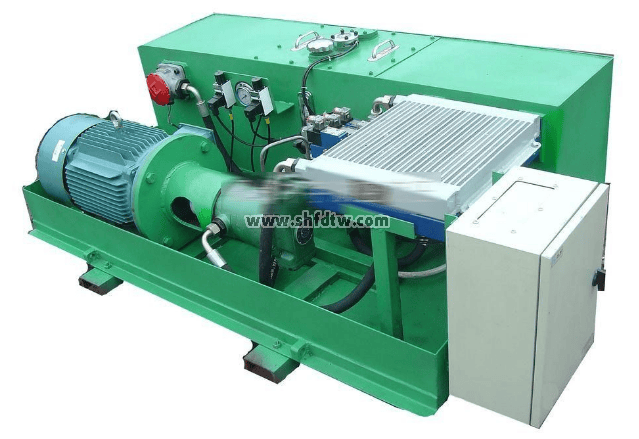

电液伺服油源汽车液压传动试验台(图2)


驱动系统

汽车液压传动试验台(图3)

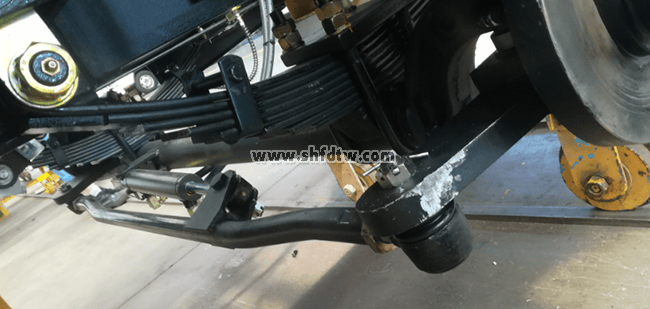

转向机构

汽车液压传动试验台(图4)


转向器

汽车液压传动试验台(图5)

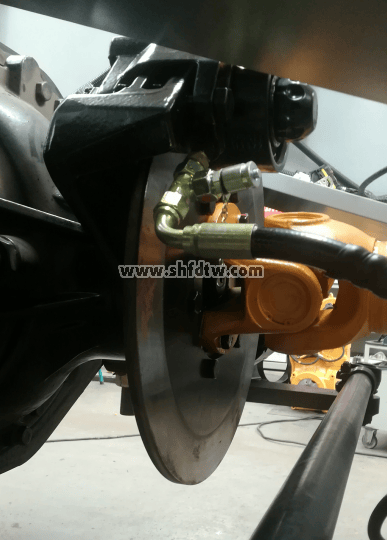

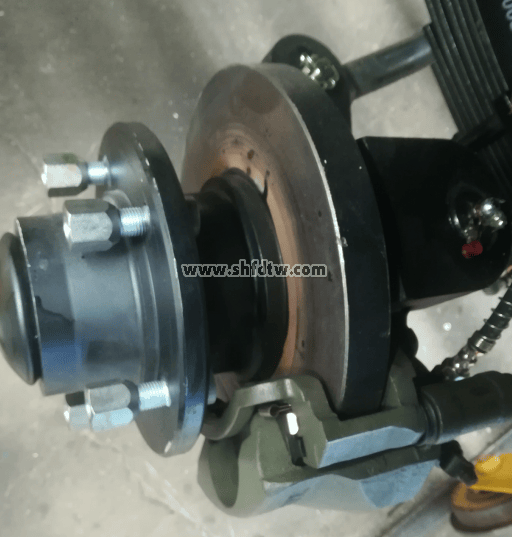

轮毂制动

汽车液压传动试验台(图6)

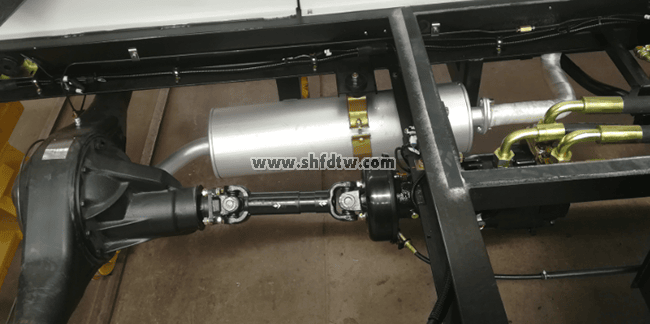

传动轴制动

注:图片仅供参考。
