电工电子实验台实训装置设备

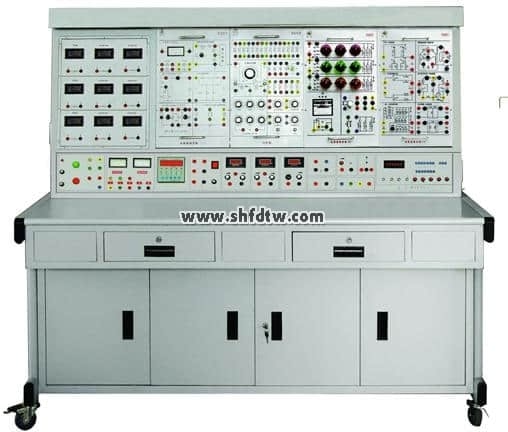

电工电子实验台

该实验台具有如下特点

1、整体结构比较低矮，实验室更容易摆放，不影响师生间的视觉交流。

2、整体布局采用有源的仪器仪表集成在实验台的面板上、配置全面的保护系统、使实验室更安全，无源的实验电路集成外置的塑料壳上、轻便、易拆卸、易维修，易扩展。

3、实验台所配置的仪器仪表都采用工业塑料壳安装、内部集成电源，拆卸方便、维护更换更方便。

4、实验台下面设计一个大的储物柜，用不到的实验模块可以轻松被收纳起来。

5、底部安装承载型万向脚轮，自带刹车功能，移动固定同样方便。

二、实验台基本参数

1、工作电源：三相四线（或三相五线）AC380V±10%/50HZ

2、工作环境：温度：-10℃~+40℃，相对湿度：≤85%（25℃）

3、整机容量：＜1.5KVA

4、外形尺寸：1460*720*1200mm

5、漏电保护：采用双重的漏电保护装置，电压型漏电保护装置：有光电隔离电路和比较器电路完成，实时监测机壳电压，一旦超过设定值电路会在ms级动作迅速切断电源。

电流型漏电保护装置：采用零序电流互感器实时监测剩余电流（即漏电电流），一旦超过设定值，装置能在0.1S内断开电源，符合GB16917.1、IEC61009-1国家标准。

三、实验台电源控制屏及仪表配置参数

实验台壳体全部采用钢板制作、激光下料、数控折弯，经喷砂除油后喷塑，面板采用铝板印字工艺，美观耐用、永不变色。实验台设计时充分考虑了使用群体的特殊性，在人身安全设备安全方面设置了多种保护措施、形成一套完整的保护系统，如漏电、电源短路及过载、仪表超量程等等都具有保护功能。能满足开展电工电子技术实验开放型教学的要求。实验桌采用全钢结构，桌面采用2mm厚钢板机制而成，强度和寿命是高密度板的几十倍，桌体设有两个大抽屉，无声导轨安装，用于放置工具及资料，实验桌联体设计，实验桌下方设有元件储存柜、可以放置多余的实验模块，底层设有四个带刹车的轮子，便于移动和固定，造型美观大方。

电源进线：三相四线电源线经高分断断路器、三相保险管、指示灯、启动停止急停按钮、电压型漏电保护、接触器到各应用部分，具有缺相指示、电压型和电流型漏电保护、短路保护等功能。配有三个指针式电压表可以监视实验台的输入电压和输出电压。

漏电保护：采用双重的漏电保护装置，电压型漏电保护装置：有光电隔离电路和比较器电路完成，实时监测机壳电压，一旦超过设定值电路会在ms级动作迅速切断电源。

(1)三相交流可调电源：

配有一台1.5KVA三相同轴联动自耦调压器，提供单相0～250V和0～430V连续可调交流电源，并配有三只指针式交流电压表，通过开关切换，可实时显示实验台的电网电压或三相调压器的输出电压值。在三相交流输出端安装过流、短路保护装置，能够在任意电压值情况下（包含火线以火线之间）发生过流或短路的时候切断电源，100%的保护设备的使用安全。

过流、短路保护装置不采用传统的保险丝、线圈互感器或电阻采样的方式，使用霍尔电流传感器，能够对交流、直流、半波整流等任意情况下的过流、短路进行有效的保护。

★（2）智能数控恒压源：

配有两路，该电源采用高速度的微电脑控制，配有三位半数显表头指示,电压调整旋钮采用编码器开关调整，具有快增快减、通过人机界面能够实现表头校准功能。最小输出电压为0.00V，最大输出电压为32.0V，调整过程中小数点位置自动切换。恒压源配有全数字显示电路，并具有U/I切换功能，精度0.5%。输出电流为1A。可以轻松实现0-±32V输出或0-64V输出。该恒压源具有全方位的保护功能，如过流、过压、过载、短路等多重保护，并带有声光报警。

★（3）智能数控恒流源：

配有一路，该电源采用高速度的微电脑控制，配有三位半数显表头指示,电流调整旋钮采用编码器开关调整，具有快增快减、通过人机界面能够实现表头校准功能。最小输出电流为0.00mA，最大输出电流为200mA，调整过程中小数点位置自动切换。恒流源配有全数字显示电路，全程显示电流输出，显示精度0.5%。档位全程微电脑控制，自动切换。该恒流源具有全方位的保护功能，如过流、过压、过载、开路等多重保护，并带有声光报警。

★（4）智能交直流（两用）电压表：

六位LED（默认红色）数码管显示（第一位显示测量性质，正/负/交流，后五位显示测量数值），输入阻抗≥10MΩ。量程分别为10V（最大显示9.9999）、100V（最大显示99.999）、500V（最大显示500.00），通过人机界面可以设置换档模式（手动或自动）、具有软件调零、软件校准功能、通讯地址设置、滤波级数设置、显示按键检测、测量性质设置（交流、直流、自动判断）、超量程报警等功能。工业塑料外壳、嵌入式安装，交流220V直接供电。

★（5）智能交直流（两用）电流表：

六位LED（默认红色）数码管显示（第一位显示测量性质，正/负/交流，后五位显示测量数值），输入阻抗≤100mΩ。量程分别为50.000mA、500.00mA、5000.0 mA，通过人机界面可以设置换档模式（手动或自动）、具有软件调零、软件校准功能、通讯地址设置、滤波级数设置、显示按键检测、测量性质设置（交流、直流、自动判断）、超量程报警等功能。工业塑料外壳、嵌入式安装，交流220V直接供电。

★（6）智能数字直流电压表：

六位LED（默认红色）数码管显示（第一位显示正/负，后五位显示测量数值），输入阻抗≥10MΩ。量程分别为10V（最大显示9.9999）、100V（最大显示99.999）、500V（最大显示500.00），通过人机界面可以设置换档模式（手动或自动）、具有软件调零、软件校准功能、通讯地址设置、滤波级数设置、显示按键检测、超量程报警等功能。工业塑料外壳、嵌入式安装，交流220V直接供电。

★(7)智能数字直流电流表：

六位LED（默认红色）数码管显示（第一位显示正/负，后五位显示测量数值），输入阻抗≤100mΩ。量程分别为50.000mA、500.00mA、5000.0 mA，通过人机界面可以设置换档模式（手动或自动）、具有软件调零、软件校准功能、通讯地址设置、滤波级数设置、显示按键检测、超量程报警等功能。工业塑料外壳、嵌入式安装，交流220V直接供电。

★(8)函数信号发生器（带数字频率计）：

输出波形：正弦波，方波（占空比可调），三角波，锯齿波，液晶显示。幅值：方波 VP-P: 0~20V；三角波：VP-P: 0~20V；正弦波：VP-P: 0~20V。频率范围：0-10MHz,波段开关控制分七段可调20、200、2k、20k、200k、2M、10MHz。调频、调幅旋钮采用连续可调电位器。输出带有幅值衰减功能0dB、20dB、40dB，最小输出幅值1mV左右，能够充分满足电子实验需求。液晶屏显示，自带频率计功能，对内部/外部信号进行频率测量。

★（9）智能功率、功率因数表：

液晶显示，此表由专用单片机及高速高精度A/D转换芯片和全数显电路构成，通过键控、数显窗口实现人机交互。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用芯片计算出被测信号的有功功率、无功功率、视在功率、电压、电流、频率、功率因数及负载性质、电量，通过液晶显示屏显示。精度为0.5级，电压范围为0～500V，电流测量范围为0～5A。带有标准双向串行通讯接口：RS485；采用标准MODBUS－RTU通讯协议。工业塑料外壳，交流220V直接供电。

（10）固定稳压电源

具有独立的电源控制开关，打开电源开关，稳压电源开始工作。

输出电压：±12V，±5V，24V。

最大电流：±12V/500mA，±5V/1A。

具有输出指示、短路保护及报警功能，短路后输出电流小于5mA，去掉短路负载后自动恢复工作状态。

（11）脉冲信号源

a）固定脉冲源：输出频率有1Hz、10Hz、100Hz、1kHz、10kHz、100kHz、1MHz，输出电平为TTL，具有过载短路保护功能。

b）单次脉冲信号源（两路）：提供两路正、负单次脉冲源。每一路由一个防抖动电路和一个按键组成,每按一次键指示灯亮一次,表明两个输出插孔分别输出一个正、负单次触发脉冲，输出电平为TTL。

c）频率可调脉冲源：

输出频率采用编码器开关调节，默认输出频率为1kHz，输出电平为TTL，频率范围0-1MHz可调。

（12）直流信号源

配有两路直流信号源，调节多圈电位器可以实现-5V到+5V连续输出，通过开关设置也可以实现-0.5V到+0.5V连续输出。
