智能楼宇网络工程实践平台

所属栏目:业内资讯 点击数量:7494

智能楼宇网络工程实践平台

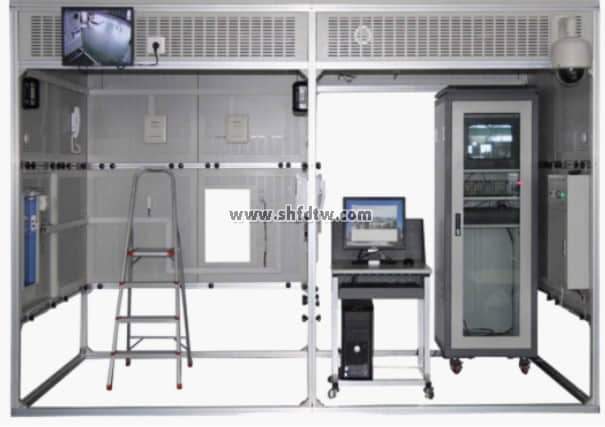

智能楼宇网络工程实践平台(图1)

一、产品技术参数

1.标准与规范:完全遵循GB50311-2007、GB50312-2007标准规范。

★2.产品规格:宽≥3.5米,深≥2.1米,高≥2.4米;平台材质必须为全钢结构。

★3.学生实训:每套平台必须满足12人同时进行楼宇智能化网络工程实训,且实训过程必须与工程现场一致。

★4.平台建筑结构:每套平台为三层楼结构;必须具有完整工作区、走廊、墙体、弱电井、走廊吊顶、楼面;走廊与工作区位于墙体两侧,弱电井位于两墙体之间;采用“一一”字型建筑物结构;根据教学要求可扩展为各种建筑物结构,如:“ƎE”、“E”、“〓〓”、“ΠΠ”、“回”、“口”、“U”等。。

★5.预埋系统:必须具有本层预埋信息点;支持轻钢龙骨墙体预埋信息点、地面预埋信息点、错层预埋信息点及楼面预埋信息点等。

★6.管槽系统:必须具有暗管安装方式、明管明槽安装方式;工作区中的PVC管/槽必须与走廊中水平桥架连接。

★7.桥架系统:每层楼必须具有1路水平桥架,且必须安装在走廊中;每套平台必须具有1路垂直桥架,且必须安装在弱电井中;水平桥架与垂直桥架必须连通。

★8.设备间系统:每套平台具有二个设备间(主设备间、子设备间),机柜或墙柜安装在设备间中。

★9.每套平台必须独立且可移动,以便于灵活构建建筑群子系统与高层建筑物结构,同时便于实训室搬迁。

★10.必须具有自主知识产权。

二、产品配置

1.管/槽及桥架子系统配置

(1)管槽系统配置:平台中配置的PVC管、PVC槽、PVC软管及连接配件必须满足以下布线系统要求。

(2)桥架系统配置:平台中配置的水平桥架、垂直分隔桥架、桥架吊架、桥架托臂及安装配件必须满足以下布线系统要求。

2.数据/语音布线系统

(1)工作区子系统:信息底盒(暗盒34个、明盒6个)、6块双孔信息面板;ST光纤面板1块、SC光纤面板1块、LC光纤面板1块。

(2)水平子系统:超五类数据信息点6个、超五类语音信息点6个;光纤到桌面信息点3个,采用4芯室内多模光缆。

(3)干线子系统:25对室内大对数双绞线1根、超五类双绞线1根及室内4芯多模光缆1根。

(4)设备间子系统: 机柜一套(宽≥0.8米,深≥0.6米,高≥1.2米)、12U机柜一套。

(5)管理子系统:超五类24口数据配线架(含理线架)2个、100对语音110配线架2个、语音110理线架2个;主设备间24口光纤配线架(含8个ST藕合器)1个,子设备间24口光纤配线架(含6个ST藕合器)1个。

3.有线电视布线系统:有线电视信息点3个(含用户终端盒、分支/分配器、冷压头及同轴电缆)。

4.视频监控布线系统:视频监控信息点1个(含视频线、电源线、信号线及Q9-5头)。

5.公共广播布线系统:公共广信息点4个(含广播线、吸顶喇叭4个)。
