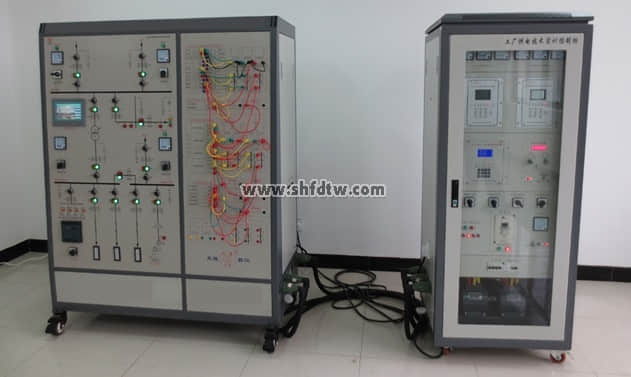

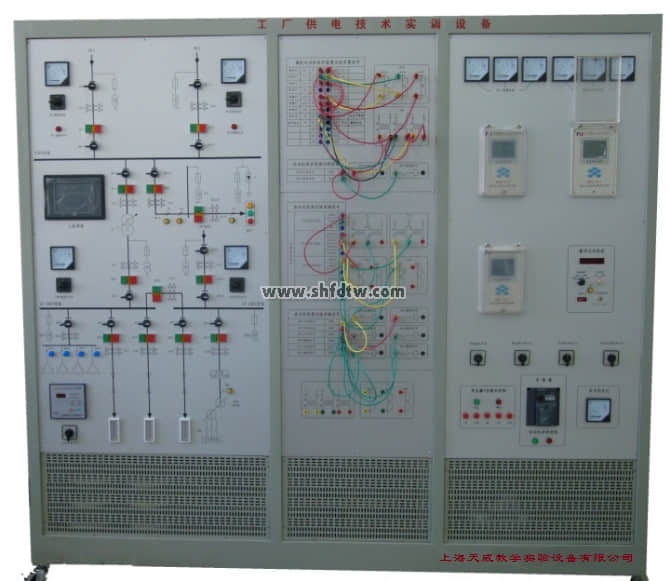

智能供配电综合实验室技术方案
高压开关柜部分

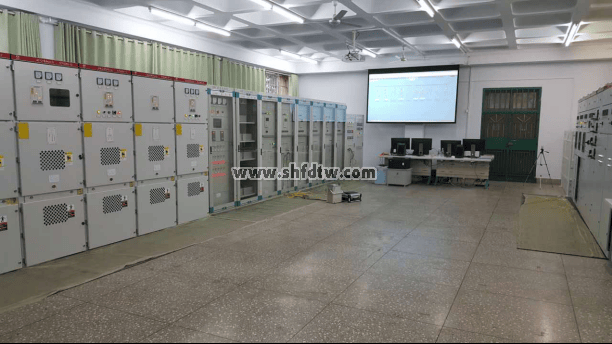

KYN28A型高压开关柜系户内金属铠装中置移开式开关设备，是3-10千伏三相交流50Hz单母线及单母线分段系统的成套配电装置。主要用于发电厂，中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压厂用变起动等。实行控制保护、监测之用，具有防止带负荷推拉手车、防止误操作断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能。如图1，本套高压开关柜由高压进线柜、高压PT柜、高压计量柜、高压变压器出线柜共7面柜体组成。

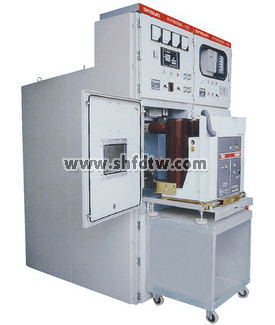

1、KYN28A型高压开关柜外观
开关设备按GB3906-91中的铠装式金属封闭开关设备而设计。整体是由柜体和中置式可抽出部件（即手车）两大部分组成(见图)。柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种方案形式的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
1、高压开关柜一侧封板母线室位置做可视化处理，便于教学延时。
2、高压开关柜仪表室装设电流电压仪表为数字式电流表或电压表。
3、高压开关柜仪表室空开断路器标注为中文汉字，方便教学。
4、高压开关柜仪表室增加微机保护装置实验插孔。
5、高压开关柜手车室二次插件增加操作提示。
6、高压开关柜柜门粘贴操作标示，提供备用及电子档文件。
7、高压开关柜母线为铝母线，规格为60*6和40*4，并做热塑套管热塑处理。
8、高压开关出线柜增加电机负载，使系统运行中有电流显示。
9、交流电源屏需增加UPS电源给监控电脑。
