智能建筑电气控制线路实训装置

所属栏目:业内资讯 点击数量:6066

智能建筑电气控制线路实训装置

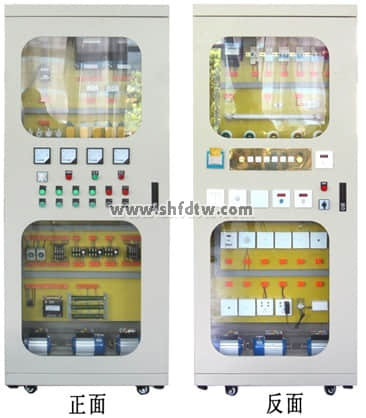

 智能建筑电气控制线路实训装置(图1)

一、实训功能

1、本装置采用正反二面开门的离墙式威图电气控制柜,且正反面同时都可以操作,柜体中宽度能保证两个学生同时合作接线实训的需要,其外形尺寸宽×厚×高分别为:800×600×2000 mm。柜体采用厚度为国标1.5以上的优质钢板,柜门采用厚度为国标2.0以上的优质钢板并安装四块大的玻璃,学生能通过玻璃看清柜内各元器件及相应的动作,金属表面喷塑,柜体中间有二块优质环氧树脂绝缘板和相应的支架系统隔离正反两个柜体,安装板上安装智能建筑电气控制线路各实训考核模块。各元器件所有的接线端都连接至相应的专用实训接线端子上,每个接线端上都套有用电脑打印接线端名称及编号的套管,并且更换方便。被控制电机安装于电气控制柜内。

2、电气柜体正面内安装宾馆及公寓内部单相电气控制电路,主要包括宾馆客房及公寓住宅全套单相电照明及电器插座模块(含专用控制面板)同时还配备各种弱电信息模块。学生通过各种不同的线路连接,既能进行一些诸如请勿打扰电路安装等小课题的实训,也能进行一些诸如客房全套电器安装及故障设置和排除等综合性课题的实训。

3、电气柜体反面内安装智能建筑三相电气控制电路,主要包括智能建筑中各种消防、给排水、暖通、空调等系统及常用建筑设备中动力设备控制所需的各种控制电器。学生通过各种不同的线路连接,既能进行一些诸如三相电能测量,通过电流互感器测量电流,万能转换开关测量进线三相电压等小课题,也能进行一些诸如二台自动喷淋泵一用一备(星/三角降压启动),及“室内消火栓加压水泵电气控制”和“自动喷水灭火系统加压水泵电气控制”全套电器按装及故障设置和排除等综合性课题的实训。

★4、电工电子虚拟仿真实训与考核软件(为了避免知识产权纠纷投标现场需提供计算机软件著作权证书)

采用三维仿真技术的大型仿真实训软件。涵盖模拟电子技术、数字电子技术的主要实训项目。每个项目可根据需要设有实训目的、实训器件、实训电路、电路原理、通电测试、故障检测等多种训练任务。

具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性于一身。适用范围电子技术仿真实验、应用电子技术仿真实验实训、维修电工仿真实训、电子技能仿真实训等。

您只要致电:021-55884001(袁经理)

我们可以解答 智能建筑电气控制线路实训考证装置 的相关疑问!

我们可以帮您推荐符合您要求的 智能建筑电气控制线路实训考证装置,智能建筑电气控制线路教学实验,智能建筑电气控制线路实验 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-97-2019-1.html

⑵技术指标
输入电压:三相四线(或三相五线)~380v±10%50Hz
工作环境:温度-10~+40℃ 相对湿度<85%(25℃)海拔<4000m
装置容量:<1KVA
重量:  200Kg
漏电保护动作电流:  ≤30mA;漏电保护动作时间:  ≤0.1 s
外形尺寸:  800×600×2000mm3
安全保护:具有漏电保护装置和开门自动断电装置
故障设置:具有故障设置功能
