工业自动化综合实验室

所属栏目:业内资讯 点击数量:7595

工业自动化综合实验室


概述

该实训室共包括三部分:

(1)基础实训部分:含小型立体仓储实训台(1套);

(2)柔性生产线部分:智能生产制造系统(1套);

(2)虚拟机器人工作站实训系统(3台);

一、实训室布局

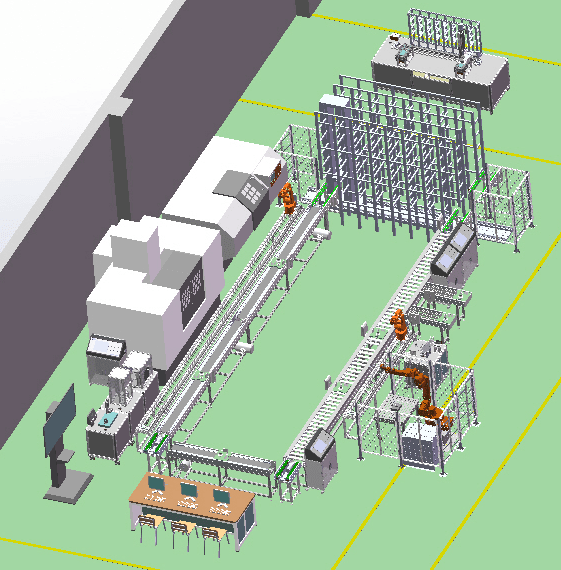

工业自动化综合实验室(图1)

Ø 主要配置

序号

项目

技术参数

数量

1

工作台架

工作台底部采用钢板折弯而成,带有脚轮和脚杯,涂白漆;单个工作台外形大体尺寸为:长2640*宽960*高770mm;主体用铝型材搭建,门板采用钣金喷白塑。

1

2

入库平台

直流电机驱动,由主动轮、被动轮、张紧轮、防滑皮带组成,完成工件的自动入库。

1

3

堆垛机

堆垛机X轴传动机构采用同步带传动,Z轴采用滚珠丝杠传动;X/Z轴由伺服电机驱动。

1

4

货架

由型材搭建,供24个库位,库位空间尺寸:145×168×190(mm)。

1

5

出库平台

直流电机驱动,由主动轮、被动轮、张紧轮、防滑皮带组成,完成工件的自动出库。

1

6

控制系统

控制器、触摸屏采用三菱品牌,组态软件采用组态王;能够完成出入库控制和移库功能。

1

7

托盘及工件


10

您只要致电:021-55884001(袁经理)

我们可以解答 工业自动化综合实训装置 的相关疑问!

我们可以帮您推荐符合您要求的 工业自动化综合实训装置,工业自动化教学实验教室 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-82-2294-1.html


       本装置结合当前我国工业自动化应用技术及器件技术的发展,充分考虑实用性、先进性。装置采用模块式结构,实训挂箱包含PLC主机挂箱、变频器挂箱、触摸屏挂箱、PLC模拟负载挂箱、实训网孔板挂箱及丰富的验证演示装置。实训内容包括PLC的基础实训、PLC综合实训,变频器的认识、操作、参数设定及通讯实训,触摸屏的认识、操作、应用实训,单片机接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口实训等,实训项目丰富、综合性强、紧跟工业自动化发展潮流。
