电子技术及单片机应用技术实验台技术
一、实验台参数性能综述
1、电源要求
（1） 实验台供电电源：单相三线制，相电压：AC 220V，容许误差±10%，电源容量10KVA，电源频率：50Hz。
（2） 实验台输出电源：50Hz交流电源：5KVA 220V， 500VA 0-220V可调电源，提供标准插座，开关电源：交流220V变直流12V，整流、滤波、稳压等电路；直流电源：0-30V精密可调直流源，精度0.1V，500VA，提供电气接线柱；
2、安全要求
设备具有漏电保护，短路保护，过压、欠压、过载保护。可靠接地。
3、关键设备及配置
（1）电子检测仪器 包括数字精密台式万用表、台式数字示波器、信号发生器等需采用知名品牌产品。
（2）计算机
能够满足电子专业编程、制图需要，预装protel SE等制图软件、Keil C51等软件，显示器不小于19寸。
（3）单片机开发板，可以满足单片机常用程序功能的测试。
二、实验台常用的实验功能
1、仪器仪表使用，包括万用表、示波器和信号发生器的功能及使用方法。
2、电子工具的认识及学习。
3、电阻、二极管、三极管、电容、电感的分类识别及特性测试
4、模拟电路搭建学习
5、数字电路搭建学习
6、单片机工作原理及接口电路学习，
7、单片机编程语言学习，练习编程，
8、单片机应用电路编程实验
9、单片机通信技术实验
您只要致电：021-55884001（袁经理）
我们可以解答 电子技术综合实训考核装置 的相关疑问！
我们可以帮您推荐符合您要求的 电子技术综合,电子实训考核,电子教学装置 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-46-176-1.html

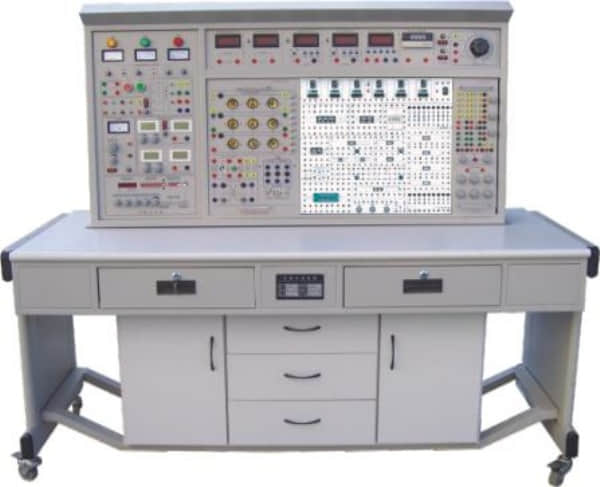

本实训台主要由实训屏、实训挂箱、实训桌等组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝质面板，为实训挂箱提供直流电源、函数信号发生器、测试仪表及实训器件等。
1、电源部分：电源输入时信号灯亮，开启单相漏电开关,实训台开始工作。
1.1交流电源
1.1.1提供低压交流电源：0V、6V、10V、14V插头各一路及中心插头17V两路。
1.1.2提供0-240V连续可调交流电源，经整流环节同时可得0-250V直流电源，有表指示。
1.2、直流电源：
1.2.1四路固定直流电源：±12V、±5V，每路均有短路、过载保护功能。
1.2.2二路互相独立的0-30V连续可调恒流稳压电源，内置式继电器自动换档，多圈电位器连续调节，输出电流2A，具有预设限流和保护功能，自动恢复功能。将两路0-30V电源通过适当的连接，可得到输出0～±30V连续可调或0-60V连续可调电源。
2、函数信号发生器：输出正弦波、矩形波、三角波
2.1频率范围：5Hz-550KHz，含五个频段。
2.2频率指示：由Hz表直接读出。
2.3电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
3、连续计数脉冲：输出频率0.5-300KHz。
4、单次脉冲：每次可输出一对正负脉冲。
5、音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
