单片机通用实验开发系统

所属栏目:业内资讯 点击数量:5240

 单片机通用实验开发系统

DAQ数控式创新实验平台,是将一些复杂的例如交通灯控制系统、四层电梯控制系统、刀库捷径选择等实验通过当前流行的二维动画技术制作出来,借助PC要资源,仿真实物的控制系统。通过USB接口电路,实现CPU(单片机)对虚拟被控对象的控制和双向通信。该实验平台形象生动、可操作性强、可实现复杂的闭环控制,大大提高学生的学习兴趣和创新思维。与传统的实物模型相比:性价比极高、无需后续的保养和维修、使用安全方便。目前该创新实验平台有15个典型的系统实验。

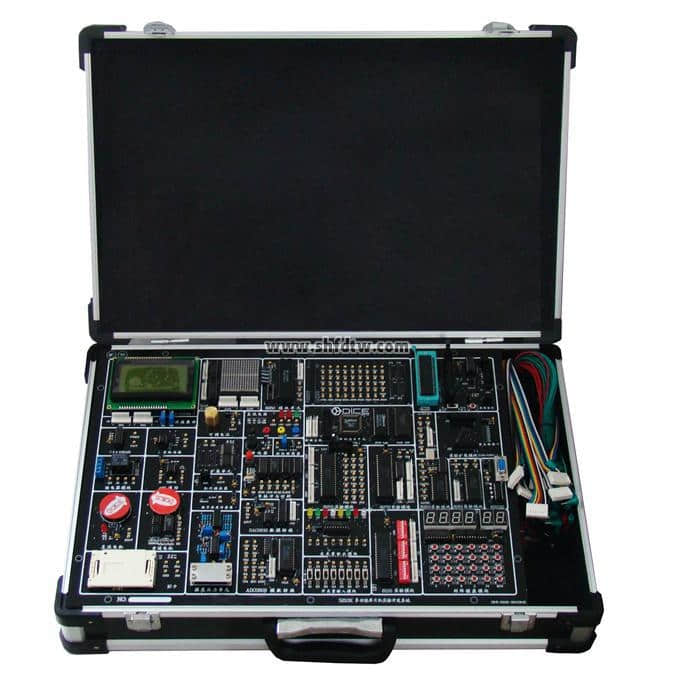

单片机通用实验开发系统(图1)


您只要致电:021-55884001(袁经理)

我们可以解答 多功能单片机开发系统实验箱 的相关疑问!

我们可以帮您推荐符合您要求的 多功能单片机实验箱,单片机教学设备开发系统 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-38-1056-1.html


一、特点

实验箱应采用“核心板+主板+扩展板”模式设计,是一种可以应用于多种单片机核心板和扩展板的实验平台。用户可以使用多种单片机核心板来完成相应的单片机学习实验、系统开发等。每种单片机核心板有丰富的外围资源,既可以配合实验箱使用,也可以+5V供电单独开发使用。扩展板模块可根据用户需求选配不同的功能模块,也可以根据用户的要求定制相应的功能模块。
二、硬件要求:
1、主板技术参数:
1)拨动开关:≥6个;2)电压驱动蜂鸣器:≥1个;3)脉冲驱动蜂鸣器:≥1个;4)按键开关:》=6个;5)IC卡读卡器:≥1个;6)1602字符液晶:≥1个;7)12864图形液晶:≥1个;8)编码开关:≥1个;9)LED发光管:≥20个;10)串转并模块:≥1个74HC164;11)并转串模块:≥1个74HC165;12)静态单8字数码管:≥2个;13)四位一体数码管:≥2个;14)逻辑测试笔模块:≥1个;15)4*4矩阵键盘模块:≥1个;16)0~5V可调电压输出:2个;17)EEPROM存储器模块:≥2个(24C02、93C46);18)常用脉冲频率发生模块:≥1个;19)16*16的LED点阵模块:20)PWM信号发生模块:≥1个;21)PCF8563日历时钟模块:≥1个;22)红外收发模块:≥1个;23)并行ADC模块:≥1个ADC0809;24)并行DAC模块:≥1个DAC0832;25)串行ADC模块:≥1路8bit;26)串行DAC模块:≥4路8bit;27)直流电机模块:≥1个;28)步进电机模块:≥1个;29)RS232通信模块:≥1个;29)RS485通信模块:≥1个;30)PS2键盘接口模块:≥1个;31)PS2鼠标接口模块:≥1个;32)IO扩展模块:≥1个8255A;33)简易IO扩展模块:≥1个74HC245;34)温度传感器模块:≥ 1个DS18B20。
2、核心板技术参数

标配51核心板,核心芯片:STC89C52;≥1个5V电源接口;1个复位按键;2个测试LED和独立按键;所有IO全部通过8P排针引出,供用户开发使用。≥4组I/O扩展接口;板载CH340 USB转串口电路,可直接通过USB转串口进行程序下载。兼容AT89S52芯片,提供标准ISP下载接口,可使用外接的USBASP下载线进行程序下载。可选配Cortex-M3核心板、AVR单片机核心板、PIC单片机核心板、MSP430F5xx等单片机核心板。
