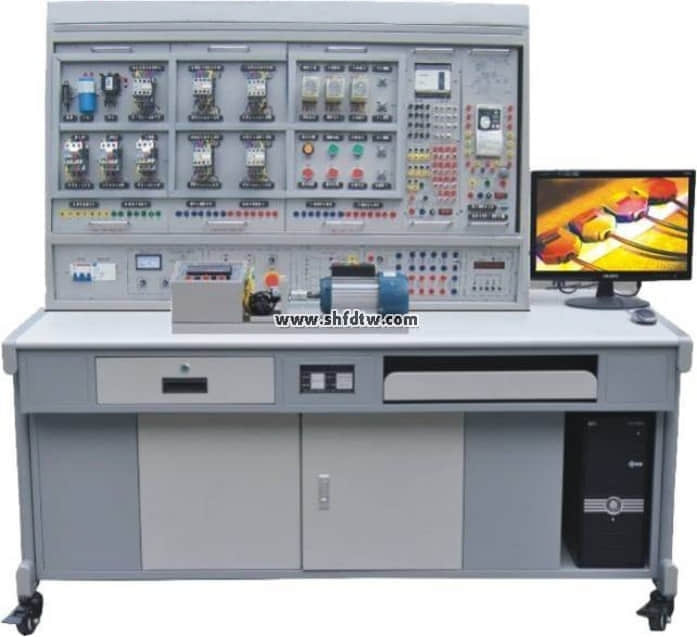

电气综合实验台
一、实验台参数性能总数
1、设备运行环境要求
实验台必须满足现场电源：三相五线制，相电压：AC 220V，线电压：AC 380V，容许误差±10%，电源容量10KVA，电源频率：50Hz。工作环境：室内，温度10至50℃，湿度<85%（无凝露）。
2、 设备安全技术要求
具有漏电保护，短路保护，过压、欠压、缺相、过载保护。采用低电压控制技术，所有按钮、旋钮、操作手柄等都采用直流24V电源，确保学生试验时的操作安全。实验台可靠接地，电气回路对外壳绝缘电阻大于50MΩ。
3、设备结构要求
采用琴台式操作台结构，精细钣金与焊接工艺制造，外表采用喷塑处理。实验台综合性强，试验现象生动直观、使用、组网方便，既可以单台使用，也可以多台之间组建网络通信使用，可以充分满足大中专院校及相关科研院所的电气自动化技术试验。实验台稳定性强，易于维护。
4、实验台关键设备参数配置
PLC采用西门子S7-200小型模块化PLC，工控机采用无风扇铝壳散热型工控机，体积小巧，防尘效果好，散热能力强，运行稳定，工控机显示器不小于19寸。变频器要求性能稳定，功能丰富，非常适合教学实验。
您只要致电：021-55884001（袁经理）
我们可以解答 可编程变频器电气控制综合实训装置 的相关疑问！
我们可以帮您推荐符合您要求的 可编程变频器电气控制综合实训装置，可编程变频器电气控制教学实验设备 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-80-2302-1.html
二、实验台常用的实验功能
1、电气继电器常规控制技术
包括三相异步电机的按钮启停、正反转、星三角降压启动等功能
2、PLC控制
可以实现开关量输入输出、时间和计数器应用、PLC流程控制、模拟量输入和输出信号的采集与运算、PID控制算法、PLC通信技术等。
3、变频器应用
变频器键盘控制、参数调试、变频器电位器调速、多段速调试、PID控制等功能的实验。
4、工业计算机监控
建立与PLC或变频器的通信、完成开关量和模拟量等变量的采集和控制、实现工业计算机对现场控制器或执行元件的监视与控制。
