电气控制系统安装与调试实训装置内容设计上，把电气线路基本设计、常规的继电控制、PLC及通讯、触摸屏组态控制、PWM控制、直流调速控制、传感器技术、编码器、异步电动机、特种电机进行系统设置，以实现组成不同的控制量与被控制量的开环和闭环控制，以各种电机为最终控制对象，体现出电气控制的系统性、全面性和完整性，构成多种变化的竞...

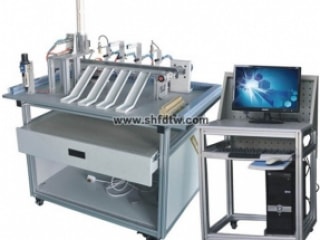

通过传感器信号采集，PLC编程，对交流电机、电磁阀、旋转电磁铁进行较复杂的开关量控制、位置控制、时序逻辑控制，实现对传送带上的物料进行定位、辨识、分类。
采用模块化，开放式设计。各个模即可做基础实验，又可组合起来做实训实验及课程设计。模块之间联接灵活，加深对单片机硬件电路设计原理的理解,能够完成I/O实训，A/D实训，D/A实训，LED\LCD点阵模块实验，电机控制等。
考核功能：设备装有定时器及误操作报警记录仪，平时作为时钟使用，考核时可设定时间，在规定的时间内要求学生完成实验项目，具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。

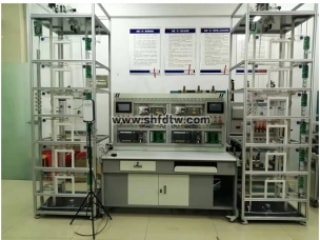

实训装置根据智能建筑中升降电梯的机构按照一定的比例缩小设计，所用设备、器件与实际电梯基本一致，采用槽钢方管框架结构整体设计，正面使用茶黑色有机玻璃面板，融低压电气、微机板、变频调速、智能人机、传感检测、智能考核系统等于一体，实现智能电梯复杂的开关量控制、时序逻辑控制。
实训设备相应电路的原理图和实物接线图都将反应在这个栏目里。用鼠标点击原理图上相应的元器件符号，真实电路中就会指示对应的器件，并且在提示窗里出现该元件在电路中的作用

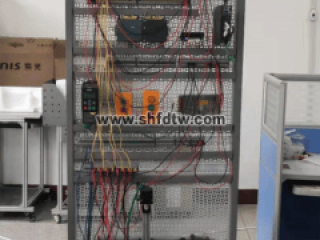

装置是PLC可编程控制器综合实验设备。做到一机多用、资源共享、便于管理、PLC部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了PLC的整个执行过程。
气动实训元件均为工业型元件。掌握几十种基本实训回路的工作过程及原理。实训回路组装快捷、方便。简单实用。

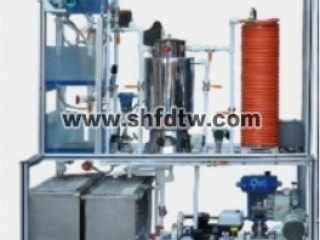

控制对象：由铝合金框架安装、外置不锈钢储水箱、有机玻璃三容串接水箱、带夹套不锈钢常压锅炉容器、铝塑复合管路、不锈钢等组成。
