TWB-JD13变频空调/冰箱制冷制热实训考核装置

聊聊我们实训室里那台“宝贝”——TWB-JD13变频空调/冰箱制冷制热实训考核装置

带制冷专业实训这些年，最怕的就是学生学完理论进了实训室，看着一堆部件发懵。课本上的压缩机、冷凝器、毛细管画得再清楚，真家伙摆在面前，还是不知道从哪下手。后来学校引进了这台TWB-JD13变频空调/冰箱制冷制热实训考核装置，说实话，教学效果的变化是能看得见的。

这台装置到底“装”了什么

TWB-JD13变频空调/冰箱制冷制热实训考核装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的要求研发的，属于专门面向职业教育的教学实训设备。它把模拟空调和模拟冰箱集成在一台装置上，用的是真实的制冷机组，不是那种只供观看的示教板。

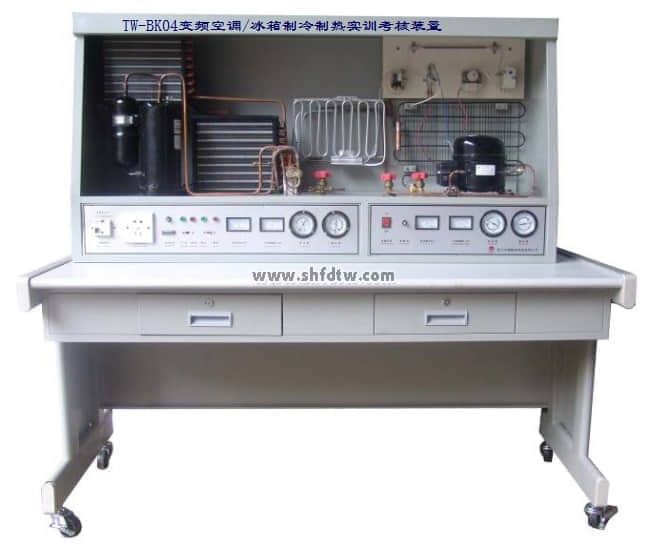

简单说，它配了两套系统：一套热泵型分体空调系统，一套直冷/间冷式电冰箱综合系统，两套系统可以同时运行，互不干扰。整机由电源控制屏、实训桌、故障箱和测试箱几个部分组成，外形尺寸大约1580mm×730mm×1700mm，放在实训室里不算占地方。

学生能“看见”的东西

我特别看重这台装置的一点，是它把制冷循环的“黑箱”打开了。管路中设有视液镜，学生可以直接观察制冷剂的状态变化；高低压管路用红蓝两色区分，系统还配了4只真空压力表，分别测量空调和冰箱系统的高低压侧压力。温度检测方面有两位半数字温度表，通过波段开关切换不同测点，学生能实时看到各关键部位的温度变化。这些仪表不是摆设，学生做工况调试的时候，读数就是判断系统是否正常的直接依据。

故障模拟：从“背答案”到“找原因”

故障箱是怎么用的

这台装置配了独立的故障箱，空调和冰箱系统各一个，里面预设了常见的故障设置点。故障类型覆盖电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等。学生做排故训练的时候，故障箱一开，系统就出现异常现象——比如制冷不启动、制热模式失效、风机不转。学生要根据仪表读数和系统表现，一步步分析故障可能产生的原因，缩小范围，最后定位到具体元件。

排故训练里的“教学时刻”

我带学生做排故的时候发现，最有价值的不是学生找到故障那一刻，而是他们“排除法”的过程。有个学生遇到制冷正常但制热不工作的情况，先怀疑四通阀，测了半天没问题，后来顺着电路往回查，发现是继电器触点的问题。这种“走弯路”的过程，恰恰是实训教学最需要的。学生在这一台上练出来的分析思路，到了真实的维修现场是能迁移过去的。

实训项目覆盖了哪些“真本事”

基础操作训练

按照实训指导的要求，这台装置可以完成制冷系统专用工具的基本操作、管件焊接、系统检漏、抽真空、充注制冷剂等一系列基础训练。这些环节看起来“基础”，但恰恰是学生日后上岗的硬功夫。焊接手法不过关，系统漏点查不出来，充注量凭感觉——这些问题在实训室里纠正，比到了工作岗位上再补课成本低得多。

考核与鉴定功能

这台装置也适合技工学校、职业培训学校和鉴定站使用，对应《制冷设备维修工（初级、中级、高级）》以及《家用制冷设备原理与维修》《小型制冷与空调装置》等课程的考核要求。我们学校每年组织制冷维修工中级技能鉴定，用这台装置设故障点，学生的排故表现直接反映他们的真实水平。相比纸面考试，这种考核方式更贴近行业实际。

最后说几句实在的

TWB-JD13变频空调/冰箱制冷制热实训考核装置不是那种“好看但不中用”的教学摆设。它把空调和冰箱两套真实系统放在一台设备上，让学生从管路连接、电气接线到故障排查，完整地走一遍制冷设备维修的流程。我个人的体会是，有了这台装置，实训课的组织方式变了——以前是我讲、学生听、然后简单操作；现在是学生围着装置转，遇到问题自己查、自己分析，我只在旁边做引导。

当然，任何设备都需要老师花时间去琢磨怎么用。故障设置点怎么组合、实训任务怎么分层设计，这些都需要根据学生的实际水平来调整。但底子好的设备，教学上的发挥空间确实更大。如果你所在的院校正在考虑制冷制热实训设备的配置，这台装置值得纳入考虑范围。
