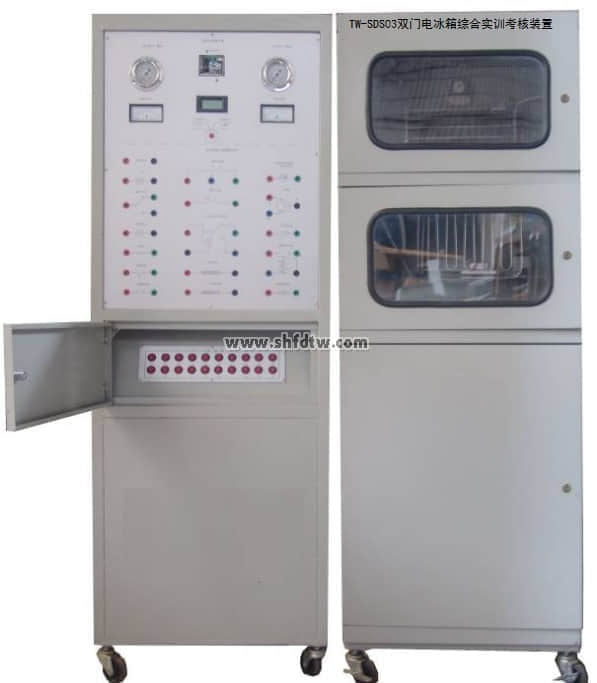

TWB-JD02双门电冰箱综合实训考核装置

TWB-JD02双门电冰箱综合实训考核装置：从课堂到岗位的“桥梁”

在制冷专业的教学一线待了这么多年，我深切体会到职业院校的学生最缺的是什么——不是理论知识，是动手的机会和真实的工作场景。课本上讲直冷式和间冷式电冰箱的结构差异，画了无数张原理图，学生还是一知半解。直到实训室里引进了TWB-JD02双门电冰箱综合实训考核装置，这种“纸上谈兵”的困境才算是真正被打破了。这套装置是上海天威公司专门为我们大中专职业院校制冷家电维修专业研发的，集合了制冷、电气控制、故障模拟于一体，实际用下来确实称手。

一台设备，两种制冷系统的“活教材”

直冷与间冷，学生亲眼可见

以前给学生讲直冷式蒸发器和间冷式蒸发器的区别，只能对着PPT上的示意图反复强调，学生听得昏昏欲睡。TWB-JD02的巧妙之处在于，它在制冷系统中加入了两个控制阀，通过切换就能实现直冷式和间冷式电冰箱的转换。学生可以直观地观察铝复合板吹胀式蒸发器和翅片盘管式蒸发器在实际运行中的不同表现，这比任何一张挂图都来得有说服力。

透明门设计，故障排查不再靠猜

这套装置最让我满意的一个细节是冷冻室和冷藏室的门都采用了透明设计，冷凝器外置于冰箱后部。我带着学生做结霜实验时，他们能清楚地看到蒸发器表面霜层的形成过程，对化霜电路的工作原理自然也就理解得更透彻了。做电气故障排查时，透明门配合面板上的电压表和电流表，学生能实时监测运行状态，不再是盲目地测来测去。

硬件配置经得起反复“折腾”

制冷系统核心部件一览

翻开设备配置表，1/9匹的QD30压缩机（85W、0.6A、R600制冷剂）、直冷式蒸发器、间冷式翅片盘管蒸发器、17档钢丝式冷凝器、冷凝风扇、定时化霜时间继电器、WDF型和WPF型温控器……一整套系统该有的部件一个不少。实训课上学生可以反复拆装、检测这些元器件，练手感、练判断，远比在报废的旧冰箱上练手要规范得多。

仪表与安全保护到位

装置配备了0～250V交流电压表和0～5A交流电流表，用的是PT100传感器的数显温度表，通过波段开关切换就能分别测量冷冻室、冷藏室以及冷凝器进出口的温度，两只压力真空表则分别覆盖了高压侧和低压侧的压力监测需求。安全方面，漏电压、漏电流保护装置和压缩机过热过载保护一应俱全，学生在操作过程中的人身安全有了充分保障。这一点对实训课来说太重要了。

故障箱：考核环节的“杀手锏”

我最常跟同事推荐这套设备的一点就是它内置的故障箱。镶嵌在实验柜里，配有锁，可以设置的故障覆盖电源电路、照明电路、化霜电路、压缩机保护电路等多个模块。平时上实训课，我可以根据教学进度安排学生排查单一故障；到了期末考核阶段，设置复合故障让学生限时排故，考核效果和职业技能鉴定的要求非常接近。说实话，有了这个故障箱，我们专业近两年的技能鉴定通过率确实提升了不少。
