TW-QY12工业型液压与气压传动PLC控制综合实训装置

一台设备，两个课堂

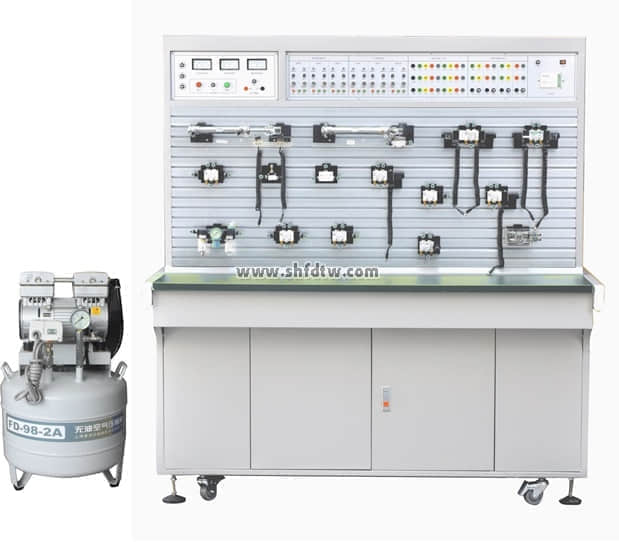

职业院校的实训场地向来紧张，设备采购经费也有限。TW-QY12最吸引我的就是它的“二合一”结构设计。它配备了两套独立的实验平台——一边是气动与PLC实训平台，另一边是液压传动与PLC实训平台。各自配有独立的PLC电气控制设备，互不干扰。同一套装置既能进行液压控制、气动控制的回路实验，又能做PLC编程与应用控制实验。这样一来，原来需要两台设备占用的场地现在一台就解决了，对于实训室面积不大的学校来说特别实用。

液压部分：该有的一个不少

液压传动这部分，TW-QY12采用的是真实的工业液压元件，不是教学用的那种缩水版模型。每个液压元件都做成独立模块，装在带弹性插脚的底板上，学生可以在通用铝型材板上自己动手搭建各种液压回路。系统额定压力6.3Mpa，配的是变量叶片泵，压力7MPa、排量8mL/r。泵站容积60L，用的L-HL46号液压油。

带学生做实训的时候，从最基础的单级调压回路、多级调压回路，到进油节流调速、回油节流调速，再到差动连接的快速运动回路、用顺序阀或压力继电器控制的顺序动作回路——这些典型的液压回路都能在这台设备上完成。我们这学期让学生自己设计搭接过一个双缸顺序动作回路，虽然中间出了点小问题，但排查故障的过程本身就是最好的学习。

气动部分：种类齐全，回路丰富

气动那边配置也很全。单作用气缸、双作用气缸、旋转气缸都有。气控、电控、手控各种换向阀都配齐了。三联件、减压阀、或门型梭阀、快速排气阀这些该有的一个不落。空气压缩机标称容积18L，额定输出气压0.7Mpa。

能做的气动回路实验有40多种。单双作用气缸换向、速度控制、缓冲回路、延时回路、过载保护、互锁、多缸顺序动作、同步动作等等。我们机电专业的学生普遍反映，在气动这部分动手搭回路的时候最有成就感——管子一接、阀一拧，气缸真的动起来了，那种直观的反馈比光看课本强太多了。

PLC控制：从继电器到自动化的过渡很自然

TW-QY12配的是三菱FX1S-20MR主机，12点开关量输入，8点开关量输出。控制模块也齐全——电源模块、PLC控制模块、继电器控制模块、控制按钮模块、电磁阀电控模块都有。

教学中我们一般先带学生用传统继电器控制方式做一遍回路，然后再切换到PLC自动控制。通过手动控制、继电器控制、PLC自动控制三种方式的对比实训，学生才能真正理解PLC在工业自动化中的价值所在。PLC编程软件学习和使用、与计算机通讯在线调试监控这些基本技能都能在这台设备上练。

说说安全与细节

实训设备安全是第一位的。这台设备液压部分有三相电源漏电保护，直流电源带过流保护；气动部分也有电流型漏电保护。液压油箱和控制屏单独放置，电机和泵是轴承式连接一体化设计。这些细节虽然不起眼，但真出问题的时候就是保命的。

要说不足的话，配套的实训指导书内容还可以再丰富一些，有些自行设计的回路需要老师自己先试一遍才能放心让学生做。另外液压油需要定期更换维护，这个运维成本得提前算进去。

总结

总的来说，TW-QY12这套设备对职业院校的液压与气动课程教学来说，是一个比较务实的选择。它把液压、气动、PLC控制三块内容整合到了一起，学生可以在同一台设备上完成从基础元件认知到复杂回路设计再到PLC自动化控制的完整学习链条。如果你也在为实训设备选型发愁，这台设备值得去现场看一看、动手试一试。
