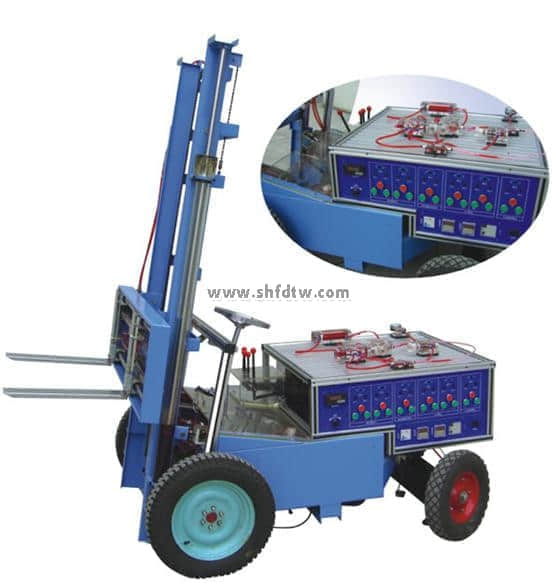

TW-Z13透明液压教学叉车模型
为什么说透明叉车模型解决了教学痛点
液压传动是机电专业的核心课程，但原理抽象、结构封闭一直是教学的难点。传统教学要么看挂图，要么用剖面的静态模型，学生根本看不到油液流动的动态过程。TW-Z13这款产品最打动我的地方，就是它把“看不见”变成了“看得见”。
全透明设计让原理一目了然
这台叉车模型的液压元件外壳全部采用进口透明有机玻璃精制而成。上课时，学生能直接观察到液压泵的工作过程、换向阀芯的移动、油缸活塞的伸缩，连油管里红色液压油的流向都清清楚楚。以前讲“三位四通换向阀”的中位机能，在黑板上画半天学生还是一头雾水；现在只要启动模型，拨动换向手柄，学生亲眼看着阀芯位置变化带动叉车升降、倾斜，几秒钟就理解了。
油路管道用的是进口透明油管，工作压力仅需0.3-0.5MPa，噪音小，在实训室里演示完全不吵。而且液压油采用红色专用油，对比度好，投影仪一投，全班都看得见油路走向。
机电液一体化，一台设备讲透三门课
这台设备另一个实用之处，是它把液压技术、电气控制和PLC可编程控制器整合在了一起。TW-Z13标配松下FP1-C14型PLC主机（8输入6输出，继电器输出方式），也可以根据教学需要选配三菱、西门子、欧姆龙等品牌。
我们现在的教学模式是：上午讲液压回路原理，让学生手动操作换向阀观察叉车动作；下午切换到PLC控制模式，让学生自己编写梯形图程序，用继电器输出控制电磁阀来实现自动化搬运流程。一台设备上，液压元件认知、基本回路实验、电器控制技术、PLC编程应用四个教学模块全部覆盖。学生既能对比手动控制与自动控制的差异，也能直观感受机、电、液各自的特点和优缺点。
实训教学中的实际体验
结构扎实，适合分组实训
设备台面采用冷轧钢板喷塑防腐处理，液压回路实验屏用的是工业铝合金T形槽，整体是一体化结构，控制与操作集中布局。我们学校配置了6台，每台可供4到6人一组同时实验，一个班40人分8组，两节课轮换下来，每个学生都有充足的上手时间。T形槽设计还有个好处——可以灵活搭建不同的液压回路，不局限于叉车本身的动作演示，扩展性很强。
主要技术参数供参考
给有意向的同行列一下关键参数：电源220V 50HZ市电，泵电机为Z400型（功率400W），配专用稳压直流电机调速器，调速范围0-2000RMP。整机尺寸1100长×850宽×1100高（mm），实验屏尺寸740长×850宽×260高（mm）。这个尺寸在标准实训室里摆放不占地，挪动也方便。
教学建议与适用课程
建议开课的实验项目包括：PLC基本编程与控制技术应用、电器控制技术应用、液压传动各元件结构及工作原理观摩、液压传动基本控制回路实验、多回路作用缸控制实验，以及综合扩展实验。适用课程涵盖《液压与气动技术》《PLC原理与应用》《机电设备维修》等。
总的来说，TW-Z13这款透明液压教学叉车模型，是一台能让学生“眼见为实”的设备。它把抽象的液压原理变成了可观察、可操作、可编程的实训过程，教学效果提升非常明显。如果同行们正在为液压传动课的教学设备发愁，这款产品值得认真考察。
