TW-X62WB透明万能铣床
TW-X62WB透明万能铣床：把机械原理“看透”的教学利器
作为在职业院校教了十几年机械加工的老师，我深知学生在学习铣床结构和工作原理时的痛点。传统的铣床教学，要么对着挂图讲理论，学生听得云里雾里；要么把学生拉到真实的铣床跟前，指着封闭的箱体说“这里面是齿轮传动机构”，可学生根本看不见里面到底是怎么转的。说实话，这种“盲人摸象”式的教学，效果真的不太理想。
直到我们学校引进了TW-X62WB透明万能铣床，情况才发生了根本性的改变。今天我就结合自己的使用体验，跟各位同行聊聊这台设备。
一、为什么说“透明”是职业教育的刚需？
职业院校的学生，动手能力强但抽象思维相对薄弱，这是普遍规律。你跟他讲“主轴锥孔锥度为7：24”，他可能没什么概念；但你要是让他亲眼看到主轴内部的结构，看到锥孔的真实形态，他一下就明白了。

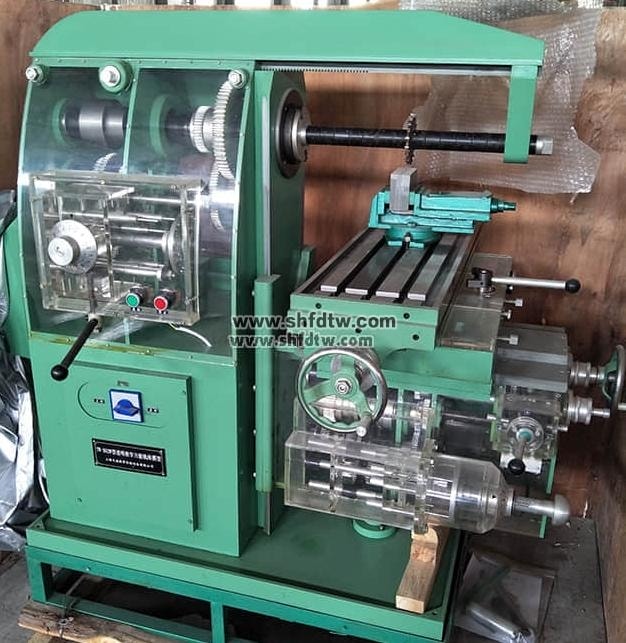

TW-X62WB这台铣床最大的亮点，就是选用透明有机玻璃制造外壳，零件采用工业标准件。这意味着什么？意味着学生在操作时，可以全透明地看到产品内部结构与动作。齿轮怎么啮合的、拨叉怎么拨动的、传动路线怎么走的——全部一目了然。
1. 从“看不见”到“看得见”的跨越
我们以前上铣床结构课，得把机床的盖板拆下来，费时费力不说，还影响设备的精度和寿命。现在有了这台透明铣床，所有元件都能进行正常的机械运转，学生可以直接观察各个细微结构和机构装配装置。而且它还能自动运转、演绎产品运作过程，使学生很直观地了解整体过程。
我记得有个学生跟我说：“老师，原来铣床里面是这样传动的啊，看书上的剖面图我一直没搞明白。”这就是透明教学的价值所在。
二、TW-X62WB的主要技术参数与教学适配性
作为教学设备，光好看不行，还得实用。TW-X62WB在参数设计上是下了功夫的。
1. 工作台参数
工作台工作面积达到宽240mm、长940mm。工作台最大纵向行程手动510mm、机动480mm；横向行程手动180mm、机动150mm；升降行程手动200mm、机动180mm。这些参数覆盖了铣床基本操作的全部动作范围，学生可以完整地练习手动进给和机动进给两种模式。
工作台最大回转角度达到±45°，这为讲解和练习斜线加工提供了条件。T形槽规格为12×50×3条，标准虎钳和常用夹具都能方便地安装。
2. 主轴与传动系统
主轴孔径29mm，主轴锥孔锥度7：24。主轴中心线至横梁距离120mm，主轴中心线至工作台面的距离可在30mm到250mm之间调节。床身垂直导轨至工作台中心的距离在160mm到350mm之间。
特别值得一提的是，机床传动部分的齿轮由尼龙与高强度铝合金材料制成，拨叉是钢件，换档变速操作自如，能实现自动走刀及快速走刀。透明的外壳加上这些耐用的传动部件，既保证了教学观察的需要，又兼顾了设备的耐用性。
3. 动力与外形
主传动电动机功率0.75KW，转速1450转/分；进给电动机功率0.2KW，转速1450转/分。机床外形尺寸为1750mm×1280mm×1350mm。对于实训车间来说，这个占地面积完全在可接受范围内。
三、实际教学中的应用体会
使用这台设备一年多，我总结了几个实实在在的好处。
1. 理论教学直观化
以前讲铣床传动系统，我要在黑板上画半天，学生还是似懂非懂。现在直接让学生围在透明铣床旁边，我一边操作一边讲解，哪个齿轮带动哪个轴、动力怎么从电机传到主轴、进给运动怎么实现的——全都看得清清楚楚。设备整体美观大方、形象逼真，各部件分布清楚、一目了然，转动灵活、演示方便。
2. 实训操作更安全
透明有机玻璃外壳虽然不如金属结实，但用于教学演示完全足够。学生初次接触铣床时，可以先在这台设备上熟悉操作流程和动作原理，再过渡到真实的生产型铣床，安全性大大提高。
3. 维护成本低
机座由工程塑料制作，工作台上配备有机用虎钳。整体结构设计合理，经过反复试验和改进已基本定型，日常维护非常方便。
四、给同行的一点建议
如果您所在的院校也在为铣床教学发愁，我建议可以考虑引入这类透明教学设备。它不能替代真实的生产型铣床——学生最终还是要上真机操作的——但作为从理论到实践的“桥梁”，它的作用不可替代。
TW-X62WB透明万能铣床让机械原理从“只能想象”变成了“可以看见”，对于我们职业教育来说，这本身就是一种教学理念的进步。好设备配好老师，才能培养出真正懂技术、会操作的好学生。
