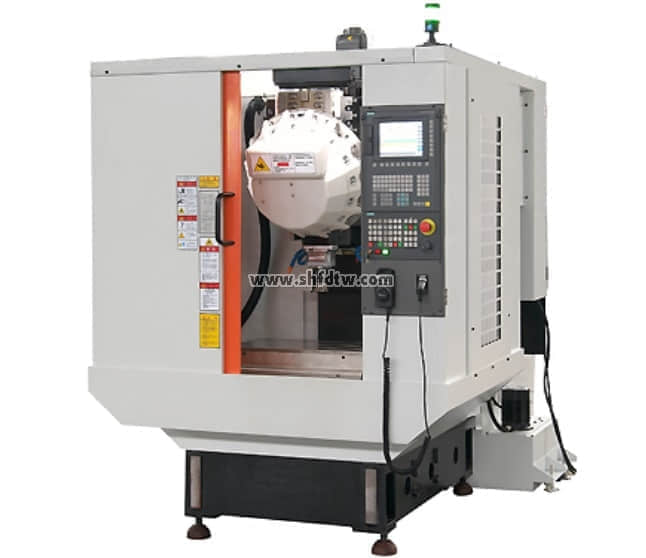

TW-TP500钻攻中心

职业院校实训教学中TW-TP500钻攻中心的实践应用解析

各位同学、同仁，今天咱们来聊聊实训车间里那台大家既熟悉又觉得“高深”的设备——TW-TP500钻攻中心。很多同学第一次见到它，觉得就是个铁疙瘩，但真正上手操作过、维护过之后，才知道这小小的设备里藏着多少门道。作为咱们数控专业核心实训环节的重要载体，这台机器值得好好说道说道。

一、TW-TP500的基本参数与结构特点

先从硬指标看起。TW-TP500的工作台尺寸为650×400mm，加工范围500×400mm。X/Y/Z三轴行程分别是500mm、400mm和330mm。主轴鼻端到工作台面的距离是150到480mm，还可选配加高100mm。这些数据同学们要烂熟于心——编程时工件装夹高度、刀具长度补偿都靠它们。

主轴锥度为BT30，转速12000转，可选配15000转。直结式传动，相比皮带传动，刚性和响应速度都有明显提升。三菱主轴电机在1500转时连续额定扭矩23.6N.m，这个扭矩参数在钻攻小直径孔和轻切削铣削时非常实用。

结构上，机床基础件采用高抗拉强度铸铁，经过优化设计，静态刚度较高。主轴本身也具有高刚性结构，机械效率高。三轴滚珠丝杆采用预拉伸结构——这点很多同学容易忽略，预拉伸能有效抵抗热变形，保证长时间加工的尺寸稳定性。三轴采用台湾高精度等级重载线性滑轨，适合高速切削，刚性强，效率高。滚珠螺杆和伺服马达直接传动，没有传动累积误差，重复定位精度能达到±0.003mm。这个精度等级，做精密零部件加工是绰绰有余的。

二、换刀系统与加工效率

自动换刀系统是钻攻中心的灵魂。TW-TP500标配16把刀具，夹臂式换刀方式，刀对刀换刀时间1.75秒。同学们可以算算——人工换刀怎么也得半分钟，自动换刀不到两秒，大批量生产时效率差距有多大？最大刀具直径80mm，邻空状态可达140mm，最大刀具长度250mm，重量10kg。教学实训中，同学们设计刀具排布方案时，这些参数就是硬约束。

快速进给三轴都是48000mm/min，切削进给1到16000mm/min可调。最大加工速度10000mm/min。这些参数意味着什么？意味着在合理的切削参数下，加工效率比传统设备翻倍都不止。

三、维护保养与实训教学要点

做职业教育，光会按按钮远远不够，还得会养设备。TW-TP500的润滑系统采用TZ电动润滑装置，对各滑动面和滚珠丝杆定量注油，注油时间和间隔都可调。油位过低会自动报警。同学们要养成每天检查润滑油位的习惯，润滑油选用68#导轨润滑油，别加错了。

冷却系统容积240L，斯特尔冷却泵功率1030W，流量5m³/h。切削冷却采用万向喷头喷射——这个设计很实用，同学们调整喷头角度时要确保冷却液准确喷到切削区域，既保证加工质量，又延长刀具寿命。

电控柜密封防尘防水等级IP65，机床噪音符合国家标准75分贝以下。这些看似不起眼的细节，恰恰反映了设备的设计成熟度。

四、教学实践中的几点体会

在实训教学中，TW-TP500给我的最大感受是“皮实”和“精准”兼顾。3000公斤的机台重量，1633×2262×2221mm的占地面积，对于职业院校的实训车间来说，空间利用率很高。工作台最大载重300kg，对于教学实训中常见的铝合金、45钢工件来说完全够用。

很多同学刚开始接触时总担心撞刀、担心参数设错。我的建议是——先把技术参数表背熟，再把机床结构弄清楚，最后才是上手操作。TW-TP500的防护装置安全、齐全、可靠，但再好的防护也替代不了规范操作。每次开机前检查润滑、冷却、气源（空压需求6kg/cm²），关机后清理切屑、擦拭工作台——这些习惯要从入学第一天就开始培养。

最后说一句，钻攻中心这类设备，是连接课堂理论和车间实践的桥梁。TW-TP500虽然不是什么顶级高端机型，但作为教学载体，它的参数覆盖面广、结构典型、维护便利，非常适合咱们职业院校的实训教学体系。希望同学们好好珍惜每一次上机的机会，把书本上的坐标计算、刀具路径、切削三要素，真正在机床上跑出来、验证出来。这才是职业教育的精髓所在。
