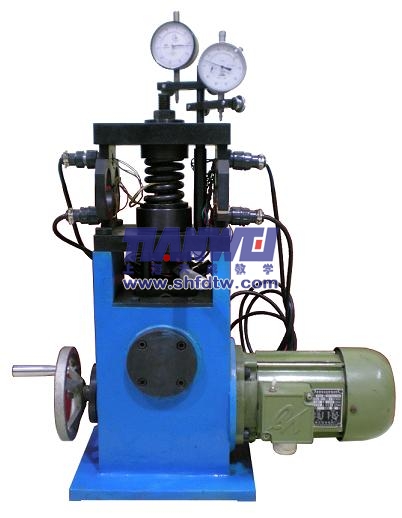

TW-Z24C型螺栓联接综合实验台
产品概述：专为职业院校实验教学打造
TW-Z24C型螺栓联接综合实验台最核心的设计思路，就是把抽象的螺栓受力问题变成看得见、测得出的实物模型。它的加载系统和机座采用对称分布的螺栓联接，当加载杆承受垂直负载时，学生可以借助应变检测仪器，直接观察螺栓在承受载荷时的变形规律。说白了，就是让学生亲眼看到“螺栓是怎么受力、怎么变形的”，而不是只靠想象。
这套装置跟我们见过的实际螺栓联接工况非常接近，用它做出来的实验数据，对学生今后走上工作岗位是有参考价值的。目前我们主要把它用在《机械设计》课程的实验教学环节，效果相当不错。
硬件配置扎实，经得起学生“折腾”
职业院校的实验设备有个硬要求——皮实耐用。TW-Z24C在这方面是下了功夫的。电源是单相三线AC220V±10% 50Hz，普通教室插座就能用，不需要单独拉动力电。采用单相交流电机（180W），方便启动电机进行静动态螺栓实验。安全性上也考虑得比较周全，配备了电流型漏电保护，带学生做实验，安全永远是第一位的。
再说说核心部件。螺栓一共10根，用的是40Cr材质，中段直径Φ6.5mm。40Cr是中碳调质钢，强度和韧性都不错，学生在实验过程中反复拆装、加载，螺栓也不容易损坏，这对降低耗材成本很有帮助。电阻应变片阻值120Ω，灵敏系数k=2.20，都是标准的测试元件。所有被测试元件采用全桥测试电路，各应变测试结构稳定、重复性好、精度高。
静态电阻应变仪是这套装置的“眼睛”。箱式结构，12路测量通道，测量范围0～±19999με，LED数码显示通道值和应变值，支持1/4桥、半桥、全桥三种测量方式，还带计算机接口。12通道意味着可以同时监测多个螺栓的受力状态，做对比实验非常方便。
实验桌的设计也很贴心。铁质双层亚光密纹喷塑结构，铸件平板台面650mm×350mm×40mm，整体外形650mm×530mm×1220mm。设有带锁储存柜，配件和资料可以妥善保管；右侧设有托盘支架，做实验时应变仪可以放在上面，不用来回搬动；四个带刹车万向轮，平时推到实验室角落不占地方，上课时固定住就能用。这些小细节，只有天天跟设备打交道的一线老师才懂它的好。
计算机测试软件：让数据“开口说话”
光有硬件还不够，数据分析能力同样重要。TW-Z24C配套的专用测试分析软件能对螺栓静动态进行相关的检测，并能对比实测和仿真曲线，曲线可打印。以前学生做完实验记一堆数据，画图费劲不说，还容易出错。现在软件一键出图，学生可以把更多精力放在分析数据、理解原理上。
更值得一提的是，这套软件具有多媒体教学功能，学生可通过软件中的实验说明自主进行实验，并通过软件进行试验报告的编辑。这对我们职业院校来说特别实用——学生基础参差不齐，有了软件的引导，他们可以按照自己的节奏一步步来，老师也能腾出更多精力去辅导那些真正需要帮助的学生。
教学应用：从课堂到实训
TW-Z24C型螺栓联接综合实验台在教学中能开展的项目非常丰富。基本配置包括LYS-C螺栓联接综合实验台1台、静动态测量仪1台、专用扭力扳手0-200Nm 1把、量程为0-1mm的千分表2个，以及使用说明书和实验指导书各1份。
实验目的很明确：让学生了解螺栓联接在拧紧过程中各部分的受力情况，计算螺栓相对刚度并绘制受力变形图，验证受轴向工作载荷时预紧螺栓联接的变形规律，以及通过动载实验观察螺栓变应力幅值的变化，验证提高螺栓联接强度的各项措施。
具体实验项目包括：基本螺栓联接静动态实验、增加螺栓刚度的静动态实验、增加被连接件刚度的静动态实验、改用弹性垫片的静动态实验。四个实验由浅入深，学生可以从基础操作一步步做到综合分析和创新设计。
说实话，教了这么多年书，设备见过不少，但像TW-Z24C这样既专业又接地气的实验台确实不多。它把《机械设计》课本上那些干巴巴的公式和受力图，变成了学生亲手操作、亲眼观察、亲身体验的实物模型。对学生来说，收获的不仅仅是实验数据，更是一种工程思维的启蒙——螺栓为什么这么设计？怎么选材？怎么保证可靠性？这些问题的答案，在实验台上比在黑板上讲一百遍都管用。
