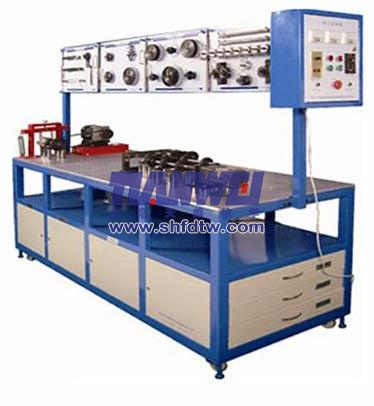

TWJ-Z317机械系统创新搭接及运动分析实验台

用好TWJ-Z317机械系统创新搭接及运动分析实验台，让机械实训课真正“活”起来

这个大家伙，是我们机械实训室的“宝贝”

各位同行，今天想跟大家聊聊我们实训室里这台TWJ-Z317机械系统创新搭接及运动分析实验台。说实话，第一次看到这台设备的时候，我心里还在犯嘀咕——2200×800×2000mm的个头，420公斤的重量，搬进实训室可费了不少劲。但用了一段时间之后，我真心觉得，这钱花得值。

咱们教机械的老师都有体会，《机械原理》《机械设计》这些课，光靠PPT和挂图讲，学生听得云里雾里。什么“急回特性”啊，“死点位置”啊，概念背得滚瓜烂熟，真让他上手组装一套曲柄摇杆机构，手忙脚乱连轴承座都装不平。而这台实验台恰恰解决了这个痛点——它不是让学生看图说话，而是真刀真枪地动手搭、动手装、动手调。

十六个实验项目，覆盖了机械传动的“五脏六腑”

这台TWJ-Z317最让我满意的，是它配套的实验教程体系。从最基础的“机械传动系统的组成”开始，到链联接安装、V带传动调节、直齿轮传动安装，再到多轴传动的搭接，一步一步带着学生从零开始建立机械装配的概念。我带学生做“曲柄摇杆工作系统的搭接、运转与分析”这个实验的时候，让他们自己把曲柄、连杆、摇杆一个个装到平台上，调整好各构件的位置关系，再通电运转观察运动规律。那种“哦，原来书上说的就是这个意思”的表情，比考试考一百分都让我高兴。

更难得的是，这台设备还设计了“符合标准与加工超差传动件的性能对比分析”这个实验。设备配套了6件不合格传动件，让学生把标准件和超差件分别装上去对比运转效果。有了这个对比，学生才能真正理解为什么图纸上的公差要求那么“苛刻”——差那么一丝半毫，装上去要么转不动，要么咣当咣当响。

配置齐全，学生能练的不只是“搭积木”

再说说这套设备的配置。除了两台电机——一台250W的大电机和一台60W的调速小电机——还配了游标卡尺、外径千分尺、百分表、塞尺、水平仪、数字转速表、带张力测量仪等一整套检测工具。8块零件陈列面板上，光齿轮就有直齿轮、斜齿轮、圆锥齿轮好几种，大大小小的轴11根，轴承座、链轮、带轮一应俱全。

我带学生做实验的时候，不光是让他们把机构搭起来就完了，还要求他们用卡尺测量轴间距、用水平仪检查安装面的平整度、用张力测量仪调皮带松紧。这些看似琐碎的活儿，恰恰是工厂里最实用的技能。学生毕业出去，用人单位最看重的就是这种“上手就能干”的本事。

几点教学体会，供同行参考

用了一年多，我有几点体会想跟大家分享。第一，这个实验台最好分组教学，两三个学生一组，一个负责装配、一个负责测量、一个负责记录，分工协作效果最好。第二，前期基础实验一定要做扎实，别急着让学生搞创新搭接，先把带传动、齿轮传动、链传动这些基本功练到位。第三，多让学生做对比实验——标准件和超差件对比、不同张紧力对比、不同转速对比，对比出真知。

总的来说，TWJ-Z317这台设备对我们职业院校的机械实训教学帮助很大。它把抽象的机械原理变成了看得见、摸得着、转得起来的实物，让学生在动手过程中真正理解了机械传动的奥秘。如果您的学校也在考虑更新机械实训设备，这台实验台值得重点考察。
