TW-Z73平面及空间机构创意组合及测试分析实验台
用好TW-Z73实验台，把机械原理课“拼”出来
一、从课本到台面，差的就是这台设备
咱们职业院校教《机械原理》《机械设计》，最怕什么？最怕学生在课堂上听得云里雾里，连杆、凸轮、齿轮这些概念在脑子里全是抽象符号，考试能背出来，一到真动手就傻眼。说实话，我带过的学生里，能把机构运动简图画明白的不少，但让他把实物搭出来、转起来、测出数据来，立马就露怯了。这不是学生笨，是咱们缺少一个能让他们“摸得着、拼得出、测得准”的平台。
TW-Z73平面及空间机构创意组合及测试分析实验台，恰恰就是解决这个问题的。这个台子最大的特点，就是既覆盖平面机构，也覆盖空间机构。市面上很多实验台只能做平面，空间机构基本靠PPT，学生根本建立不了三维空间运动的直观感受。TW-Z73把两类机构都装进来了，这对咱们机械专业的教学来说，是很实在的补充。
二、配置扎实，拼装灵活
2.1 台架与驱动系统
TW-Z73采用工业铝合金型材台架，结构紧凑、美观大方。台架本身是单面4台/套的结构设计，一个台面上可以同时布置多组机构，学生分组操作互不干扰，课堂效率一下子就上来了。
动力方面配了3台交流减速电机，功率90W，减速比1:120，转速范围0～15r/min；另外还有1台直线式齿轮减速电机，工作行程500mm，输出速度10mm/s。这个配置的好处是什么？速度可调、动力充足，学生拼出来的机构不管是曲柄摇杆还是凸轮连杆，都能稳定运转，不会因为动力不够而卡壳。
2.2 测试与数据采集系统
这块是TW-Z73的亮点。它配备了带测试功能的电源控制箱，内置交流减速电机调速器、智能仪表和数据传输功能。具体来说有三个仪表：
传感器方面配了2个光电编码器（2500脉冲/转）和1个直线位移传感器（输出电压0～5V，行程200mm）。这些配置意味着什么？学生拼好一个机构之后，转速、角度、位移这些关键参数都能实时采集，数据还能传到电脑上做进一步分析。这就不光是“搭积木”了，而是从设计、拼装到测试分析的全流程训练。
2.3 丰富的构件库
实验台配备了大量的机械零部件——齿轮、凸轮、槽轮、拨盘、皮带轮、各种高副低副构件。轴类零件有100多个，接头类零件保证各种连杆机构和传动机构的组合需要。零件多了，能拼出来的机构方案自然就多。
三、教学上能开哪些实验
3.1 平面机构拼装实验

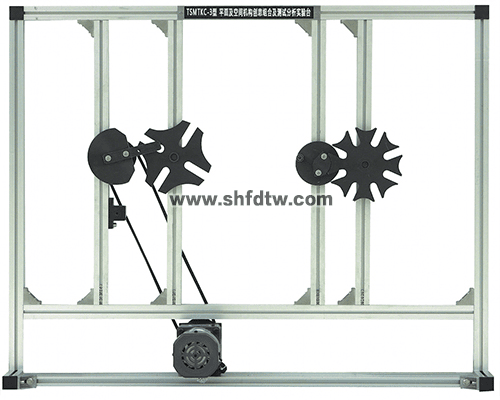

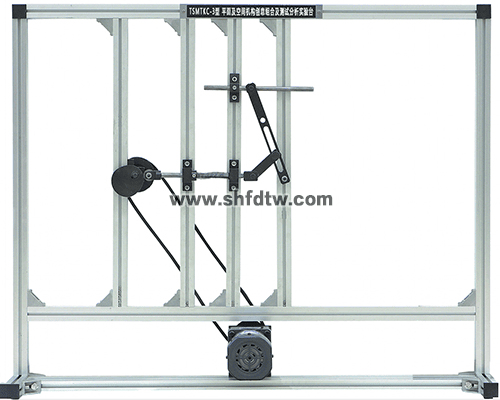

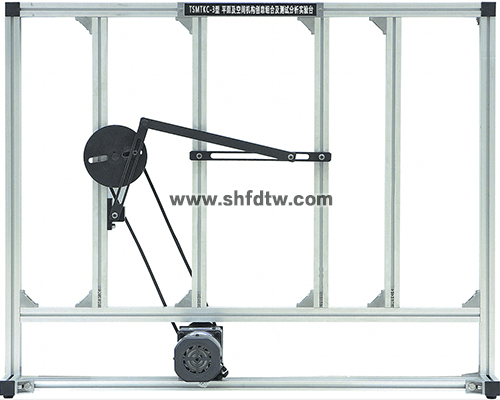

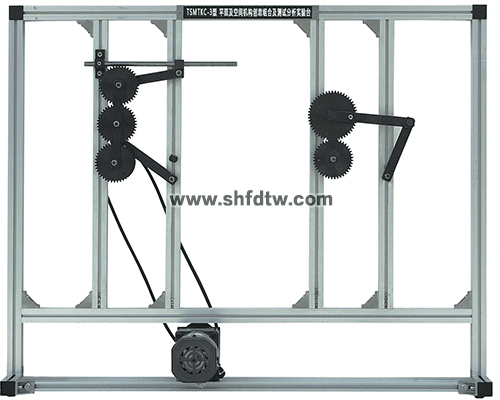

这是基础模块。学生可以利用零件库拼装出内燃机机构、精压机机构、牛头刨床机构、冲压机构、插床机构、筛料机构、外槽轮机构、曲柄滑块机构、曲柄摇杆机构等多种典型平面机构。每个机构拼出来之后都可以通电运行，观察运动规律，再用传感器测出运动参数。学生亲眼看到自己搭的曲柄摇杆机构按预期规律运动，那种成就感是看多少遍视频都比不上的。
3.2 空间机构创新设计
这是进阶模块。空间机构的运动分析比平面复杂得多，学生在图纸上很难直观理解。TW-Z73支持空间机构的创意组合和拼装，学生可以把平面机构的知识延伸到三维空间，建立空间运动的直观认识。
3.3 自由创意搭建
这是最能体现“创新”二字的模块。学生可以不拘泥于给定的方案，根据自己的构思自由搭建机构并进行测试分析。从方案设计、零件选配、拼装调试到数据采集分析，全过程由学生自己完成。这对培养学生的工程实践能力和创新能力非常有帮助。
四、说说我的实际体会
我带学生用过这个台子之后，有几个感触很深的地方。
第一，学生上手快。 铝合金型材的安装方式很直观，螺栓连接、卡槽固定，不需要什么特殊工具，学生拿到零件就知道怎么装。原来担心空间机构不好搭，实际操作下来发现台架的设计考虑得很周到，各种支撑和连接方式都有对应的零件。
第二，课堂氛围活了。 以前上机构运动分析，学生在底下昏昏欲睡。现在分组拼装，每组领一套任务，拼完了还要测数据、写分析报告，人人有事做，个个要动手。学生之间还会互相比较谁拼的机构运动更平稳、谁测的数据更准确，这种良性竞争的氛围是传统课堂给不了的。
第三，数据采集功能很实用。 以前学生写实验报告，运动参数基本都是“估算”的——目测转速、估摸角度，谈不上什么精度。现在有了传感器和数据采集系统，转速、角度、位移都是实测数据，报告的质量和可信度完全不一样了。而且RS-232/485接口可以直接连电脑，方便做进一步的数据处理和分析。
五、给同行们的一点建议
如果你所在的院校正在考虑采购机构创新实验设备，TW-Z73值得认真看一看。它既能满足《机械原理》《机械设计》等课程的基础教学需求，又能支撑创新设计、测试分析等综合性实验。一台设备覆盖多个课程、多个层次的教学内容，性价比是实实在在的。
当然，设备再好也只是工具，关键还是咱们怎么用。我建议拿到设备之后，不要只做那几个现成的实验项目，多鼓励学生自己设计方案、自己动手搭、自己测数据。哪怕一开始搭出来的机构运动不理想，甚至根本转不起来，这本身就是最好的学习过程——发现问题、分析原因、改进方案，这才是工程教育的本质。
总而言之，TW-Z73平面及空间机构创意组合及测试分析实验台，是一台能让学生真正“动手”的设备。它把抽象的机构理论变成了可以拼装、可以运转、可以测量的实物，让机械原理课从“纸上谈兵”变成了“真刀真枪”的工程实践训练。对于我们职业院校来说，这样的设备正是培养技术技能型人才所需要的。
