TW-Z72型 工业综合机械及自动化技能实训平台
TW-Z72型平台是依据《高等职业学校专业教学标准》及行业标准，针对“机械制造与自动化”、“机电设备安装与维修”、“机械装配”、“机械设备装配与自动控制”等专业的培养目标而研制的。从我们使用的情况来看，这套设备的设计理念非常贴近职业教育的实际需求——它不仅仅是一台教学仪器，更是一个模拟真实工业现场的微型工厂。
1. 贴近真实工业场景
设备最突出的特点就是仿真度高。它能够模拟真实数控冲床加工零件的过程，通过送料系统、定位系统、冲压系统以及冷冲压模具的联合动作，对厚度5mm以下的铝板进行精确加工。学生编程完成后运行，即可进行零件自动加工，整个流程和工业现场的实际操作几乎没有差别。学生在课堂上就能感受到车间里的工作氛围，这对他们毕业后快速适应岗位非常有帮助。
2. 模块化设计带来的教学灵活性
TW-Z72型由多种机械部件组成，既可将各部件作为独立的模块进行训练，也可将各部件组成综合的机械系统进行训练。我们在实际教学中，一年级学生可以先从单个部件的拆装和调试入手，掌握基础技能；到了高年级，就可以将各部件组合起来，完成整机联调这样的综合性实训项目。这种循序渐进的教学安排，非常符合学生的认知规律。
二、系统组成与技术性能

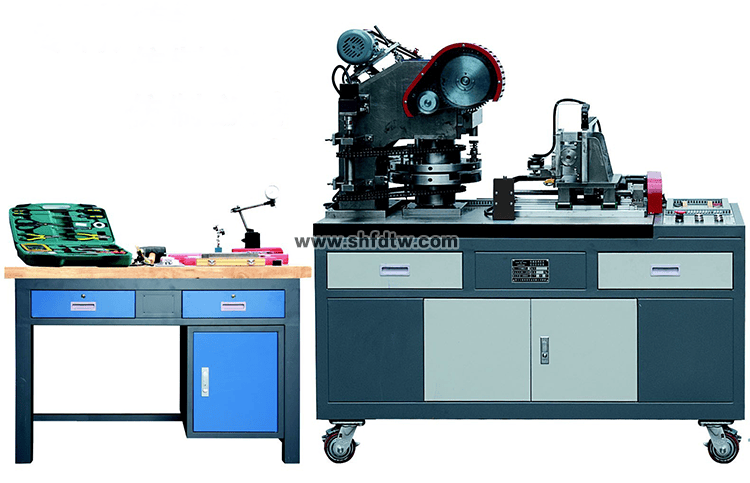

TW-Z72型的系统构成相当完整，主要由实训台、电气控制柜、动力源、机械传动机构、二维送料部件（十字滑台）、转塔部件、模具、离合器机构、机械式冲料机构、装调工具、常用量具、操作台、型材电脑桌等组成。
核心功能与工作流程
设备的基本工作流程是：通过电气控制柜中的PLC控制伺服电机，驱动二维送料部件完成对铝板的送料和定位；然后根据运行要求完成转塔部件中多种模具的更换，并通过定位系统对转塔进行精确定位；最后利用冲压系统以及冷压模具的联合动作对物料进行精密冲压。转塔部件中配备了腰孔模、方孔模、圆孔模等多种模具，学生可以通过编程实现不同模具的自动切换，完成不同形状零件的加工。
主要技术参数
设备输入电源为三相四线380V±10% 50Hz，装置容量小于2.0kVA，实训台外形尺寸1400mm×700mm×1450mm，电气控制柜为800mm×600mm×1800mm。安全方面配备了电流型漏电保护，符合国家标准。这些参数保证了设备在实训室环境中能够安全、稳定地运行。
三、教学实训内容与能力培养
通过这套平台的项目实训，学生可以系统培养以下职业能力：
1. 机械装配与识图能力
学生需要对照装配图和零件图，完成机械部件的装配与调整。这个过程不仅锻炼了学生的识图能力，更培养了他们对机械结构、传动原理、装配工艺的深入理解。
2. 电气控制与编程能力
电气控制线路的设计与维修、PLC控制程序的编写与调试、变频器、伺服电动机及驱动器、步进电动机及驱动器的应用，这些都是课程中的重要内容。学生在编程和调试过程中，能够将理论知识与实际操作紧密结合。
3. 综合调试与故障排查能力
设备可以完成机械设备安装与调整、电气设计与线路连接、PLC和触摸屏程序编写、机电联调、装配精度检测等典型工作任务。学生在整机联调过程中会遇到各种实际问题，这对培养他们的故障分析和解决能力非常有效。
四、使用体会与建议
经过一段时间的教学使用，我认为TW-Z72型平台在以下几个方面表现突出：
实操性强。 设备依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过“做中学”，真正提高了学生的动手技能。
综合性强。 一套设备涵盖了机械、电气、PLC、伺服驱动、传感器等多个技术领域，满足实训教学、工程培训及职业竞赛的需要。学生在完成项目的过程中，知识和技能得到了全方位的锻炼。
当然，设备的使用也对教师提出了更高的要求。我们需要不断更新自己的知识结构，熟练掌握PLC编程、伺服驱动调试等新技术，才能更好地指导学生。
总的来说，TW-Z72型工业综合机械及自动化技能实训平台是一套设计合理、功能全面的教学设备。它为学生提供了一个接近真实工业环境的学习平台，有效提升了学生的综合职业能力，为他们今后在机械设备、机电设备企业及相关行业一线从事工艺装配与实施、设备安装调试和维修、电气控制、质量分析与控制、基层生产管理等岗位工作打下了坚实基础。
