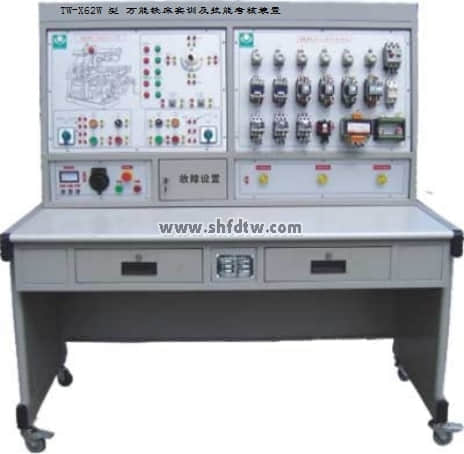

TW-X62W 型 万能铣床实训及技能考核装置
这几年国家对职业教育投入越来越大，各类实训考核设备也都在不断更新换代。今天想跟各位同仁好好聊聊我们实训车间里这台TW-X62W型万能铣床实训及技能考核装置，说说我们在教学实操中摸索出来的一些心得体会。
一、为什么要引入TW-X62W型实训装置
其实早在几年前，我们带学生接触机床电气故障排查这一块，主要还是依靠在老旧设备上授课，或者干脆就是对着挂图“纸上谈兵”。这种方式不仅投入成本高，而且学生缺乏真正动手的环境，教学效果很受限制。这台TW-X62W型万能铣床实训及技能考核装置可以说是专门为了满足各大中专院校电气自动化及相关专业、社会电工培训以及各级维修电工鉴定所的教学考核需求而研制的，不但能够进行课堂演示，还可以进行机床电气控制原理性实验以及操作实习。因为采用的都是真家伙元器件，学生在上面练习时，就跟我带他们在实际的产线上维修设备是一个感觉。而且，因为是模拟教学平台，老师设置故障点很方便，成本却比直接拿工厂设备教学低得多，这确实是克服了过去教学难点的一大进步。
二、模块化拆解：实训装置的核心组成部分
按照我这几年的带课习惯，每次给学生介绍这台设备时，我不太建议直接扔给学生一本厚厚的设备说明书。我一般会带着大家围着设备转一圈，把它的每个模块都摸透了再做实训。
（一）供电及人身安全防护体系
首先看电源控制面板，这台装置输入电源采用三相四线380V，同时带有漏电保护措施。控制屏上分别装有电压型漏电保护和电流型漏电保护两套装置，不管是控制屏内部还是强电输出时发现漏电，设备都会自动告警并切断电源。每次带新生第一次上电实操的时候，我都会专门花十来分钟反复给他们强调这个防护体系的具体作用，确保每一位同学的人身安全万无一失。
（二）主令控制及多元图解面板
再来看操作面板，板面上印有一张非常直观的X62W万能铣床立体示意图，整台机床的外形轮廓和工作原理一目了然。刚开始涉及这一领域的学生，往往对机床结构比较陌生，而这幅示意图就起到了很关键的认知引导作用。所有的主令开关及动作指示，在这块面板上都能直接操作和显示，学生进行接线和调试时也能清楚看到当前指令的执行状态，非常方便排查问题。
（三）各类元器件板与电机配置
在元器件安装板上，断路器、熔断器、接触器、热继电器、变压器这些元器件都是直接安装在面板表面的，也就是所谓的“透明化”布局。这种设计真的特别适合拿来给学生现场教学——哪个触电闭合了、哪个继电器吸合了，一眼就能看到，彻底避免了有些连原理图都看不懂的学生稀里糊涂就开始动手接线的情况。而且装置直接配有三台380V三相鼠笼异步电动机，分别模拟主轴电机、进给电机和冷却泵电机，这就跟真车床上的工况是完全对应的。
（四）故障开关箱与实验台桌
最让老师们感到顺手的就是那个故障开关箱，总共设有32个开关，其中1到24号开关用来灵活设置不同的电路故障，25到32号是备用保留的。考试或考核时，我们可以预先在系统里埋设多个隐蔽故障点，而学生则需要在原理分析的基础上，借助仪表测量和逻辑推理，找出具体的故障部位。这样一来，比单纯考学生背诵题库要有挑战性得多，也更贴近工厂里的实际维修环境。实验桌方面，铁质喷塑结构，桌面是防水的耐磨高密度板，台面宽敞，底下还有两个大抽屉可以放工具和资料。最实用的是桌底这四个方向轮和固定机构，整个车间换布局的时候只需要两个人就能轻松把它推到新的工位上，非常灵活。
三、全面的技能覆盖：实操项目与故障排查
（一）夯实基础：常用低压电器的原理认知
在刚开始实训的第一周，我一般先让学生花足够的时间在这套装置上去认识每一个常用低压电器的真实结构和工作原理。毕竟在真实的维修场景下，很多学生之所以不敢动手拆线路，就是因为对元器件本身不熟悉，心里没底。而在这套装置上，所有这些元器件都暴露在外面，学生可以直观地看清它们的运行状态。
（二）进阶挑战：电气原理图模式下的故障排查
等学生把基础元器件吃得差不多了，就到了故障排查阶段。我通常会从故障开关箱中人为隐蔽设置几项电路故障，接着让学生分组对照电气原理图，通过万用表测量来一步步推断故障点在哪条线路上。其实说白了，电气故障排查比课本上的死记硬背难度要大很多，需要逻辑推理和手感经验结合。这时候我们老师站在旁边，看着学生们聚在一起讨论和测量，往往能发现一些成绩中等的学生反而在排故环节表现出色，这就是实操训练的魅力所在。
（三）综合考核：多类型故障的综合应对
到了学期中后段，我会启用故障开关箱配合智能考核系统进行综合考核，最多可以设置独立故障20多个，而且彼此之间互不干扰。从主轴电机的正反转控制失效，到进给系统偶尔卡顿不动作，再到冷却泵电机的不正常起停——这些故障几乎囊括了X62W万能铣床常见的各种典型故障现象。这种多故障并存的考核方式，确实让我们老师能够更有针对性地培养学生的故障分析和职业综合能力，也为大家今后参加维修电工高级工或技师的职业技能鉴定打下坚实的实战基础。
四、总结
实话实说，这套TW-X62W型万能铣床实训及技能考核装置我们已经用了将近两年，从最初的新生实训到高级排故考核，再到全校职业技能大赛的选拔训练，几乎都离不开它。如果用两个字来概括，那就是——实用。无论是对口各个工种的技能鉴定需求，还是对接我们专业课程中的教学考核任务，它都能提供全面而直观的支撑。所以，如果有老师正在为设备精度不足或者费用过高而发愁，不妨多关注一下这类贴近岗位实际的实训设备，相信它也会给咱们的教学带来不小的帮助。
