TW-M7130K型平面磨床电气技能培训考核实验装置

作为一名职业院校的实训指导老师，这些年我一直在寻找一款能同时兼顾课堂教学、实训操作与维修电工技能鉴定的电气教学装置。直到学校引进了“TW-M7130K型平面磨床电气技能培训考核实验装置”，我们的《机床电气控制技术》课程终于从以往枯燥的理论教学，转变为直观的动手实操。今天，我就结合自己的教学使用体验，和各位同行聊聊这款设备。

H2：一、实训装置的整体设计与选型定位

说实话，以往我带学生学习平面磨床电气维修，最大的难题就是缺乏现场感，没办法让学生深入到真实设备里去排查故障，教学效果常常大打折扣。现在好了，这款TW-M7130K型平面磨床电气技能培训考核实验装置正是为了解决我们在教学中“纸上谈兵”的困境而研发的。该装置是针对各大、中专院校及社会电工培训基地电气控制教学与考核专门研制的实验设备。

在选型之初，我看中的就是它高度的贴合性与实用性。该装置适用于M7130K平面磨床电气控制的模拟以及针对性的电气故障排除考核。在实际使用中，这套装置不仅可用于课堂上的电气原理演示，还能充当社会电工类职业培训中机床电气维修的实习设备。

功率与容量方面需要大家关注一下。设备的额定输入电源为三相四线380V±10%，装置容量小于1KW。这个能耗比非常低，即便是在课满的时候全天运行，对院校的电容量负担也不大，非常安全可靠。而且设备带有严密的漏电保护体系，我们指导学生操作时心里踏实不少。

H2：二、三大教学组件支撑下的动手能力培养

很多年轻老师可能会担心，平面磨床电气控制线路那么复杂，初学者上手会不会太吃力？大家不必过于焦虑，这款设备在设计上非常人性化。

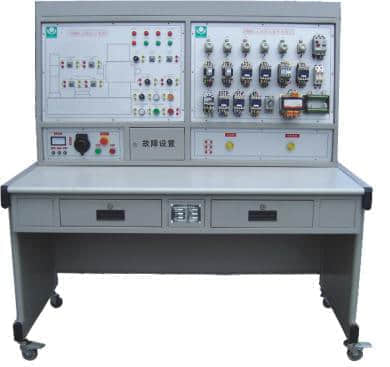

首先是直观的可视化操作面板。 整套设备的主令控制及图示板采用了铝质面板，上面印有清晰的M7130K平面磨床外形示意图，同时集成安装了机床的所有主令电器及动作指示灯。在教学过程中，学生进行的所有操作都会触发对应的指示灯闪烁，这样一来，电气回路的通断变得一目了然，相比对着书本上密密麻麻的电气原理图硬啃，教学效率大大提升。

其次是完全工业化的元器件配备。 这个实训装置最大的特点在于始终坚持工业现场原则。装置内部配备了断路器、熔断器、接触器、热继电器、变压器等标准工业元器件，均直接安装在面板表面。这一点强烈推荐给进行维修电工中高级培训的老师们：它还配备了砂轮电动机、冷却泵电动机和液压泵电动机三台380V三相鼠笼异步电动机，真实模拟了M7130K型平面磨床的三大拖动系统。例如当学生按下砂轮启动按钮时，看到真实的电动机运转起来，那种学习的成就感远比做再多的仿真软件来得强。

最后是强大的故障模拟考核系统。 在这个领域，我必须强调该装置在故障排除方面的硬核配置。设备背后的故障开关箱设有32个开关，其中K1到K24这24个开关用于人为设置各类电气故障，其余K25到K32作为备用。我们在平时考核时，可以提前设置好不同的断路或短路故障点，要求学生利用万用表在电气原理图模式下进行测量、排故，非常考验学生的逻辑分析和测量动手能力。

H3：三、基于实训平台的教学内容与技能鉴定思路

下面我以我们学校机电一体化专业大三学生的一个典型实训课题为例，简要介绍下该设备的实训项目如何开展。

引入阶段，我会先带领学生回顾常用低压电器的结构与工作原理，并对照面板上的实物元器件进行辨识，让学生厘清接触器自锁、互锁逻辑，这是他们后续进行排故的理论基础。

核心教学阶段，我通常设置2-3个学时的集中实训。学生分组后，教师利用故障开关箱设置1-2个隐蔽故障点（例如砂轮电动机的主电路缺相或控制回路接触器线圈失电）。学生拿到原理图后，需要通过“电压法”或“电阻法”逐级测量，准确找出故障点所在线路并进行排除。

考核鉴定阶段，该设备完全胜任维修电工职业资格培训考核的要求。它能够帮助学生在反复的故障排查中消化机床常见故障，切实提高动手操作的硬实力，同时有效克服以往在实际设备上教学费用高且难以达到预期教学目标的弱点。

H2：总结

总的来说，这款TW-M7130K型平面磨床电气技能培训考核实验装置，不仅有效解决了我们职业院校电气教学长期存在的“重理论、轻实操”的痛点，同时也是一台合格的职业技能鉴定与考核装备。它的结构设计紧凑、安全性能过硬、故障设置灵活，是机电类专业一体化教学的得力助手。当然，随着智能制造技术的普及，相信后期我们还会引入更多PLC控制的升级模块，但扎实的继电器-接触器控制基本功，永远是我们电气专业学生必须迈过的第一道坎。以上是我的一些教学心得，希望对各位同行有所启发。
