TWY-740I 交直流调速实训装置

为何我的课堂离不开TWY-740I交直流调速实训装置？——一个老教师的设备使用心得

我带《电力拖动自动控制系统》这门课也有些年头了，前后换过好几批实训设备。你要是问我哪套装置最称手，我会毫不犹豫地告诉你——TWY-740I交直流调速实训装置。这台设备在我们实训车间里用了好几年，学生们上手快、故障率低、项目覆盖面广，确实值得好好说道说道。

一、实训设备的基本配置：麻雀虽小，五脏俱全

先跟大家说说这套装置的“家底”。TWY-740I这台设备体积不小，整机尺寸是1600×750×1500毫米，重量达到了300公斤。工作电源为三相380V/50Hz，整机容量控制在1.5KVA以内。

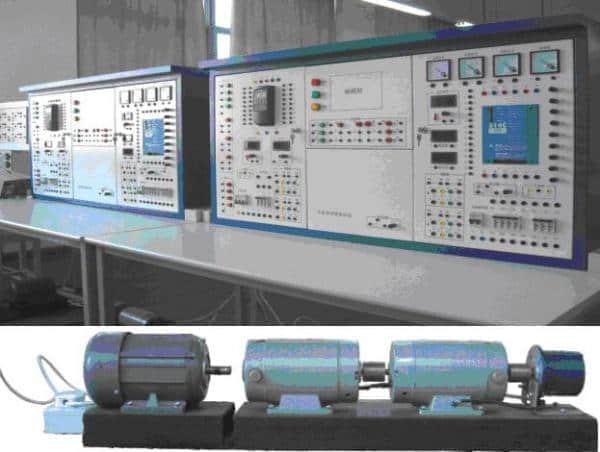

打开设备面板，你会发现里面配了两套核心调速器：一套是欧陆514C直流调速器，另一套是西门子M440变频器。电机部分配了一台他励式直流电机（两台同轴，220V/400W），还带一台直流测速发电机（27.5V/Kr/Min）和一台三相异步电机（380V/370W）。面板上还配齐了电压表、电流表和转速表，方便学生做实验时随时读数记录。

二、交流调速教学：从面板认识到参数调试

重视基础：让学生先把变频器面板“摸透”

我带学生做交流调速实训，第一步从来不是急着接线通电，而是让他们先认识M440变频器的面板。很多学生一开始面对变频器那排按钮和显示屏，连基本的参数修改都不会。

这套装置好就好在，M440变频器的参数设置操作都可以在台面上反复练习。学生从最基础的“面板认识”起步，逐步掌握变频器的基本操作，熟悉参数修改流程。很多企业招聘电工的时候，第一关就是考变频器参数设置，这个基础打不牢，后面什么调速逻辑都谈不上。

进阶应用：多段速控制的工程实战

参数设置过关之后，我们就开始做“数字量控制多段速”实验。TWY-740I支持三段速、四段速的实训项目，让学生通过数字量输入端子给变频器不同信号，实现电机以预设速度运转。

别看这只是一个简单的多段速项目，它恰恰涵盖了实际生产线上最常见的应用场景——传输带、搅拌机、风机水泵这些设备，大多就是用几个固定转速在运行。学生在这个实训中能切实体会到，课堂里学的那些理论知识是如何转化为工业现场的实际控制的。

三、直流调速教学：双闭环系统的实战训练

514C调速器：从开关设置到系统构建

在直流调速这块，TWY-740I配的是欧陆514C直流调速器。第一步同样是让学生熟悉514C的面板和开关设置，然后逐步掌握调速器与直流电机的接线方式。

这套装置上配了两台同轴的直流电机，一台做电动机，另一台可以当发电机负载来用。负载一加上去，学生就能直观地看到电流的变化，这就比课本上那些死板的电路图要鲜活得多。

双闭环系统：不可逆与可逆调速“一网打尽”

TWY-740I最出彩的地方，就是配套了514C双闭环不可逆调速控制和双闭环可逆调速控制这两个实训项目。双闭环调速——也就是速度环和电流环——是直流调速系统的核心内容，也是高级维修电工考核的必考项目。

学生在装置上把系统接好、参数设好，给电机加上负载去跑，过程中用示波器去捕捉触发脉冲波形，用万用表去测各路电压电流，一步一步地把参数调到最佳状态。等到电机从低速平稳地升到高速，电流波形也干净利落的时候，学生那种成就感，真不是考试成绩能比的。

四、教学与考核中的实际应用

TWY-740I不仅是教学工具，也是考核利器。我们学校每学期的技能鉴定、期末考试中的实操环节，很多内容都直接来自这套装置上的实训项目。

这里我也想提醒各位同行：用这套设备上课，安全操作一定要放在第一位。因为工作电压是三相380V，直流电机的220V电枢电压也不低，所以每次上课前，我都会反复强调断电接线、通电验电这两条铁律。

总的来说，TWY-740I这套装置覆盖了《电力拖动自动控制系统》、《高级维修电工》、《交直流调速》等课程的核心实验内容。学生做一轮下来，既能把课本上的理论串起来，又能实实在在地积累变频器和直流调速器的操作经验。如果你还在为实训设备选型发愁，或者想提升交直流调速这门课的教学效果，不妨去了解一下这款设备。需要详细参数和报价的话，可以联系制造商查询。
