TW-GY01A型大功率电机控制实训考核装置
作为一名在职业院校电工实训一线教学多年的老师，今天我想专门和同行们聊一聊我们最近正在重点使用的TW-GY01A型大功率电机控制实训考核装置。
说实话，现在市面上做电机控制实训的设备五花八门，但很多都是教学模拟器，跟真实的工业现场脱节。学生在那上面接线、操作，出来进了工厂，面对真正的配电柜和7.5KW电机还是发怵。而这套TW-GY01A型大功率电机控制实训考核装置，给我的第一印象就是——它就是直接把工业现场搬进了实训室。
真刀真枪，贴近实战的工业级平台

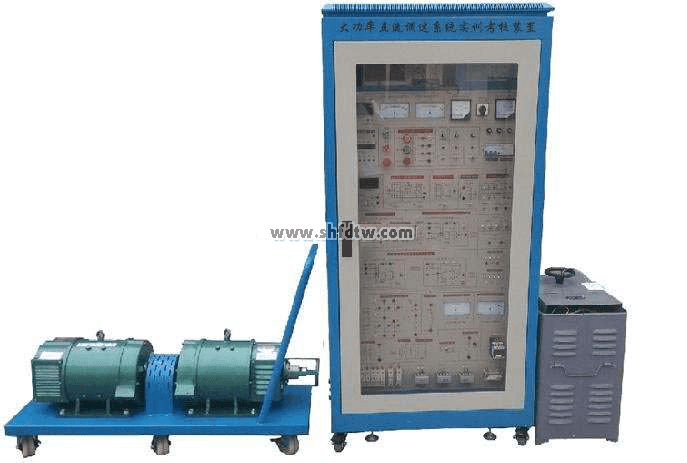

我们选这套设备，看重的就是它的“真家伙”。它采用标准配电柜为主体柜，控制对象是Y系列7.5KW三相异步电动机，这可是工业上实实在在用得上的功率级别，不是那种小功率的演示模型。学生在上面练出来的手感、积累的经验，到了企业基本上能无缝衔接。
而且它覆盖的课程范围非常广。我平时带学生做“电工技术”、“工厂电气控制”、“电机拖动及控制”这几门课，这台设备全都用得上。一个平台解决多门实训课的需求，对我们实训室的利用率来说也是很大的提升。
布局合理，更懂一线教学痛点的设计
实训设备好不好用，用过的人最清楚。TW-GY01A型在细节设计上下了不少功夫。
贴近工业，但又为教学优化。 它的配电柜正面是两扇对开门，一边装着控制按钮、指示灯和仪表，另一边是空门，学生操作时可以打开空门直接观察柜内电气的动作情况。这个设计非常实用，学生接线出了问题，不用趴在柜子上瞎猜，打开门一看就知道了。
元件配置非常全。 软启动器、自耦变压器、凸轮控制器、逻辑控制器、接触器、热继电器，这些工业上常见的低压电器都配齐了。而且所有元件都装在柜内，引线全部走到端子排上，学生直接在端子排上接线布线，既安全又规范。
安全性也有保障。 漏电电流小于30mA，符合国家标准。柜底还装了四个万向轮，推起来很方便，实训室重新布置的时候省了不少力气。
从入门到进阶，阶梯式的实训体系
这套装置的实训项目设计得非常系统，我把它分成几个阶段来用。
第一阶段——基础启动电路。 这部分包括三相异步电动机的点动控制、自锁控制、星三角启动电路的安装与维修。刚入门的学生先在这里练手，掌握最基本的电机控制逻辑。
第二阶段——可逆控制电路。 包括按钮互锁、接触器互锁、复合互锁的正反转电路，还有工作台自动往返控制。这个阶段学生开始接触更复杂的控制逻辑，对手工接线的要求也更高了。
第三阶段——绕线式异步电动机控制。 电流继电器控制转子串电阻启动、转子串接频敏变阻启动、凸轮控制器控制，这些都是绕线式电机的典型控制方式，难度上了一个台阶。
第四阶段——现代控制技术。 这部分加入了软启动器控制、变频器控制、逻辑控制器控制，真正把现代工业自动化技术融入进来。很多同行可能会担心——现在的设备更新换代这么快，这套装置会不会很快过时？这一点其实不用担心，因为它的设计本身就是开放的，元件选型也考虑了扩展性，后期要加模块、升级功能，都不算太麻烦。
平时考核的时候，我让学生在柜门上的按钮开关和指示灯都要自己布局安装，控制柜和门的内侧装了端子排，学生只需要在端子排上接线就行，既锻炼了他们的实操能力，又保证了接线作业的规范性。实训特征非常明显。
总评
总的来说，TW-GY01A型大功率电机控制实训考核装置不只是单纯的教学设备，更是连接校园与工业现场的桥梁。它资源开放，以真实的工业控制器及控制对象为主体，并融合了逻辑控制器、软启动器等现代控制新技术，能让我们的学生充分锻炼出实打实的动
您只要致电：021-55884001（袁经理）
我们可以解答 大功率电机控制实训考核装置 的相关疑问！
我们可以帮您推荐符合您要求的 电机控制实训装置 电机考核设备 大功率电机实验台 教学器材 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-106-2471-1.html手能力。如果你也在为实训设备的选型发愁，不妨重点关注一下这款设备
