TW-DJT型电机系统教学实验装置

深度解析TW-DJT型电机系统教学实验装置：从理论到实践的完美桥梁

作为一名在职业院校电气自动化专业任教多年的教师，我在日常教学中深刻体会到，电机类课程的理论教学与实际动手操作之间，往往存在一道不浅的鸿沟。学生们对着课本上的电机结构图、机械特性曲线，常常听得云里雾里，总觉得这些知识离真正的工业生产太远了。直到我们引入了TW-DJT型电机系统教学实验装置，这种情况才有了根本性的改观。

一、TW-DJT型电机系统教学实验装置产品概览

TW-DJT型电机系统教学实验装置，是专门针对目前我国高等院校“电机学”、“电机与拖动”、“控制微电机”、“电机控制”、“继电接触控制”、“可编程控制器技术”及“工厂电气控制”等课程实验大纲而设计开发的综合实验平台。这款装置不仅适用于高职院校电机、电气技术实验设备的更新改造，也为教师开展科学研究或开发新实验提供了良好的条件。

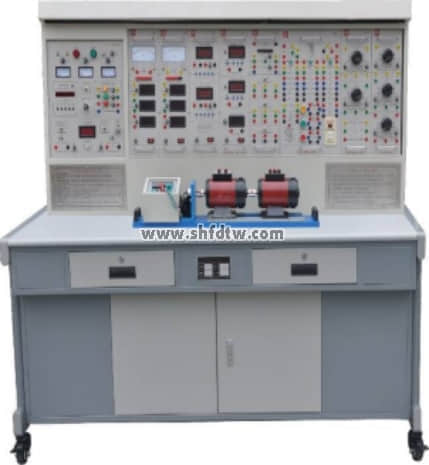

从硬件配置来看，该装置的主控屏采用铁质喷塑结构、铝质面板，结实耐用。配备三相0～450V可调交流电源，配有一台1.5KVA三相同轴联动自耦调压器，克服了传统三只单相调压器采用链条或齿轮结构带来的诸多缺点。装置容量小于1.5KVA，重量约160Kg，外形尺寸为1700×700×1600mm，占地面积适中。

在电机配置方面，该装置配备了相当齐全的电机类型，包括直流复励发电机、直流串励电动机、直流并励电动机、三相鼠笼式异步电动机、三相线绕式异步电动机、三相同步电机、单相电容起动与运转异步电动机、三相双速异步电动机等，基本上涵盖了电机课程教学中涉及的所有常见电机类型。

二、实训项目体系：覆盖核心教学需求

TW-DJT型装置最让我看重的地方，就是它覆盖了从基础到进阶的完整实训项目体系，可以支撑一整个学期的实验教学安排。

直流电机与变压器实验是打基础的关键环节。该装置支持直流电机的认识实验、直流发电机和并励/串励电动机的特性测试，以及单相变压器、三相变压器、三相变压器的联接组和不对称短路等实验项目。我在实际教学中发现，通过亲手接线、测量数据，学生对变压器变比、联接组别的理解比单纯看书要深刻得多。

异步电机与同步电机实验则是整个课程的核心内容。装置可以完成三相鼠笼异步电动机的工作特性测定、三相异步电动机的起动与调速、双速异步电动机控制等实验。同步电机方面，三相同步发电机的运行特性、并网运行以及同步电动机实验都能在本装置上完成。

电动机机械特性测定这部分是很多学生觉得有难度的内容。该装置可以完成直流他励电动机在各种运转状态下的机械特性、三相异步电动机在各种运行状态下的机械特性，以及三相异步电机M-S曲线的测绘。这些实验对于理解电机在不同负载条件下的运行规律至关重要。

此外，装置还支持步进电动机、交流/直流伺服电机、直线电机、高压直流无刷电机等控制电机实验，以及三相异步电动机点动自锁、正反转控制、Y-Δ降压起动、能耗制动等继电接触控制实验，甚至包括了C620车床、X62W铣床、M7130平面磨床等典型机床电气控制线路的模拟实训。

三、教学优势与安全保障

在实际教学使用中，TW-DJT型装置有几个突出的优势值得一提。

安全保护体系非常完善。装置设有三相隔离变压器，使输出与电网隔离；同时配备电压型漏电保护器和电流型漏电保护器，多重防护确保师生操作安全。强电连接线及插座采用全封闭结构，学生接线时不会触碰到带电部件，这一点对职业院校的实训教学来说尤为重要。可调交流电源输出处还设有过流保护，相间、线间过电流及直接短路均能自动保护，大大减少了因误操作烧保险丝的麻烦。

测量仪表配置现代化。该装置配备了单三相智能型功率、功率因数表，由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式，功率测量精度达到1.0级。智能转矩、转速、输出功率测试模块可直接数字显示测量值，并可保存15组实验数据，还带有计算机接口，便于数据采集和分析。

实验桌设计人性化。铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，设有两个大抽屉和柜门用于放置工具和资料，桌面宽敞舒适。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

电机导轨加工精度高。不锈钢导轨平整度好，无应力变形，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，实验效果可靠。

从整体使用体验来看，TW-DJT型电机系统教学实验装置确实是一款综合性强、适应性好、安全可靠的实训设备。它不仅能够满足日常教学实验的需要，也为技能鉴定、师资培训等提供了良好的平台。对于正在规划或升级电机实训室的职业院校来说，这款装置值得认真考虑。
