TW-X51单片机、微机接口综合实验箱

用好TW-X51综合实验箱，让单片机和微机接口教学“活”起来

作为一名在职业院校教了十几年电子信息技术专业的老师，我深感实验设备对于这门课的重要性。以前我们做单片机实验用一套箱，做微机接口实验又得换另一套，不仅设备管理麻烦，学生也常常因为两个系统衔接不上，学得一头雾水。直到我们教研室引进了TW-X51单片机、微机接口综合实验箱，这种情况才得到了根本性的改变。今天，我就结合这几年的教学使用心得，跟各位同行聊聊这套设备。

一体化设计：解决教学痛点的关键

H3: 从“两张皮”到“一盘棋”

我们职业院校的培养目标是让学生“上手快、后劲足”。但以前单片机和微机接口是割裂的，学生很难建立起完整的系统观。TW-X51实验箱最让我满意的一点，就是它真正做到了“合二为一”。

大家可以去看看我们学校设备采购时参考的那个页面（www.shfdtw.com/productshow-38-2774-1.html），它把基于51内核的单片机系统和基于386EX/486DX的微机系统集成在一个平台上。这意味着什么呢？意味着学生在做单片机流水灯实验时，旁边就是32位的总线接口；在学微机原理的8255并行接口时，马上就能对比单片机的I/O口应用。这种对比式、系统化的学习，让学生对“接口”这个概念的理解深刻多了。不再觉得一个是“小玩意”，一个是“大理论”，而是看到了技术的一脉相承。

硬件配置：皮实耐用，贴近工程实际

H3: 模块化与扩展性兼顾

职业院校的课堂，设备使用频率高，学生操作水平参差不齐，所以设备的“皮实”和“清晰”至关重要。

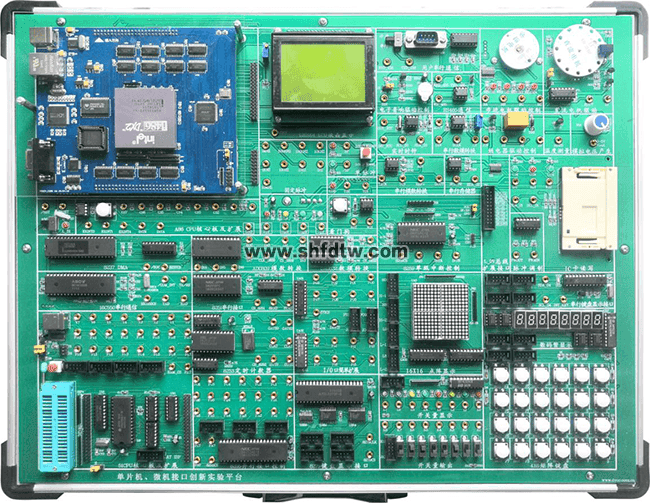

这个实验箱的硬件设计很“懂”我们老师。它把所有常用实验模块，比如大家熟悉的8位LED发光管、4×6矩阵键盘、带译码的数码管，还有直流电机和步进电机，都集成在主板上。学生做基础实验时，用排线或自锁紧插孔连接，非常方便。那个自锁紧涂金插孔确实不错，用了几年也没怎么氧化，接触不良的故障少了很多，课堂效率自然就高了。

更难得的是它的扩展性。箱子里把单片机和微机的数据总线、地址总线、控制总线都通过排针引出来了，还留了扩展接口。这为我们开展分层教学提供了便利。基础好的学生，可以选配RFID射频卡、TFT液晶触摸屏或者传感器模块，做一些创新拓展项目。比如我们去年有个学生团队，就用这个平台加上选配的传感器模块，做了一个小型智能浇灌系统，把课堂知识直接变成了一个有模有样的作品。

软件与环境：降低门槛，提升效率

H3: 从KEIL到组态软件，对接产业工具

软件环境也是我们教学中非常看重的一环。这套设备在软件上做得比较务实。

单片机部分，直接支持KEIL C51这个业界标准开发环境，支持汇编和C语言的源程序级调试。学生从这里学到的技能，出了校门就能用得上。微机部分，配套的集成开发环境是基于.NET的，支持Windows 10 64位系统，驱动问题少，安装起来省心。它还支持DEBUG32这种命令行调试方式，对于讲解底层原理非常有帮助。

这里特别想提一下它集成的MCGS工业组态软件支持。我们很多毕业生去自动化公司，接触的就是组态软件。TW-X51实验箱能把组态软件和单片机控制结合起来，让学生直观地看到步进电机、直流电机在工业界面上的控制效果。这种“所见即所得”的体验，比单纯在黑板上画流程图要生动一百倍，也更能激发学生的学习兴趣。
