TW-X31B 自控／计控原理系统实验箱
为什么我说TW-X31B自控/计控原理系统实验箱是工科课堂的“万能积木”？
在我带的《自动控制原理》和《计算机控制技术》这两门课上，学生们最常问的一个问题就是：“老师，这些拉普拉斯变换、传递函数，到底在现实中长什么样？”其实，这个问题也困扰了我很多年。传统的理论教学，公式推导占了大部分时间，学生很难把抽象的极点、频率特性和一个真实的电机转速、温度变化联系起来。
直到我们教研室引进了TW-X31B 自控/计控原理系统实验箱，这种情况才彻底改观。今天我就结合这几年带实训的经验，跟同行们聊聊这套设备到底好在哪。
一、化繁为简：模块化设计让教学更直观
硬件结构：一套箱子，两种玩法

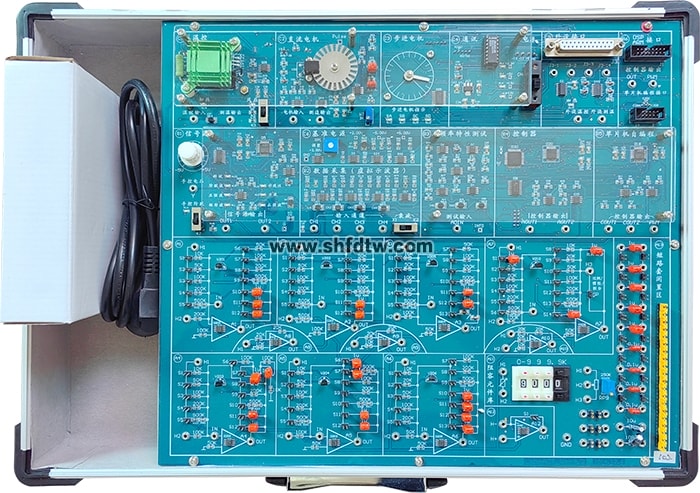

刚开始用这套设备时，我最担心的就是设备太复杂，学生们上课光接线就浪费半节课。但TW-X31B采用了模块式结构，这点非常实用。实验箱内部把电源、CPU系统、信号源、运算模拟单元、阻容元件库都分成了清晰的区块。
比如做“典型环节的模拟研究”实验时，学生们不需要面对一堆散乱的元件，只需要根据实验指导书，用短路套和几根导线，就能快速搭建出比例、惯性、积分这些基本环节。这种搭积木的方式，直观地展示了不同环节的电路构成，学生能亲眼看到电阻、电容的改变如何影响系统的响应曲线，理解起来自然比单纯看PPT要深刻得多。
而且，这箱子是自控/计控二合一的。我们上学期上完自控原理的时域、频域分析后，紧接着的计算机控制技术课程，直接就能用同一个箱子做数字PID、采样与保持实验。这种衔接非常顺畅，学生也更容易理解模拟控制与数字控制的区别与联系。
信号与观测：自带“万用表”和“示波器”
以前做实验，最头疼的就是设备不匹配。实验箱配了信号源模块，在PC机界面上就能设置矩形波、正弦波、阶跃波等多种信号，幅度、频率、斜率都能调，每个实验还提供了信号源默认值，省去了反复调节的麻烦。
更实用的是它集成的数据采集/虚拟示波器模块。虽然我们实验室也有台式示波器，但用这个实验箱时，学生直接在电脑屏幕上就能看到多达七个通道的波形，还能随意移动、缩放，测量X轴（时间）和Y轴（幅度）的值。上周做二阶系统的瞬态响应实验，学生能清晰地对比不同阻尼比下的超调量和调节时间，并且能直接把波形截图放到实验报告里，效率高了不少。
二、虚实结合：强大的软件平台提升实验效率
频域分析：让伯德图“动”起来
在讲授“线性控制系统的频域分析”这部分内容时，TW-X31B实验箱的频域分析功能堪称“教学神器”。以往在黑板上画伯德图，学生很难理解相位裕度、幅值裕度的物理意义。而用这个实验箱，系统自带扫频功能，可以自动生成闭环、开环的伯德图及奈氏曲线，并且在一个界面上全部显示出来。
我让学生做二阶系统的频率特性实验时，他们可以观察到随着频率变化，幅值和相位的连续变化过程。更棒的是，系统能自动搜索谐振峰值和穿越频率，学生们可以移动标尺读取任意频率点的具体数值。这种交互方式，让抽象的频域概念变得具体可见。
控制器设计：参数调整“所见即所得”
做数字PID控制实验时，传统方式需要学生编写或修改代码来调整参数，一旦出错，学生就卡在编程环节，而不是专注在控制规律的理解上。而这套实验箱在计算机控制技术实验中，把PID控制参数（比例系数、积分时间、微分时间、采样周期）都做成了可在界面上直接设定和修改的形式。
每个范例实验都提供了默认值，学生可以先运行观察效果，然后在界面上动态调整参数，立刻就能看到系统响应曲线的变化。这种“所见即所得”的方式，极大地降低了入门门槛，让他们能快速体会P、I、D参数各自的作用。
三、应用拓展：从基础实验到综合项目
丰富的被控对象
除了基础的模拟环节，TW-X31B实验箱还集成了温控、直流电机、步进电机模块。这使得实验内容可以从单纯的电路模拟，延伸到真实的物理对象控制。比如“直流电机PID转速控制”和“温度增量型PID控制”这两个综合实验，学生需要将前面学到的理论知识应用到实际系统中，完成从建模、参数整定到系统调试的全过程，这对他们综合能力的提升非常有帮助。
支持二次开发
对于学有余力的学生，实验箱还提供了自编程模块。学生可以通过C语言或C51语言自行编写控制算法，然后下载运行，进行算法控制。这为课程设计或毕业设计提供了一个很好的验证平台。我们就有学生利用这个功能，尝试了模糊PID控制的初步研究。
总的来说，TW-X31B自控/计控原理系统实验箱给我的教学带来了很大的便利。它不仅结构清晰、操作直观，而且把理论教学与工程实践很好地结合在了一起。如果你也在寻找一套既能满足基础实验，又能支持综合设计，还能让学生真正理解自动控制原理的实训设备，这套箱子确实值得认真考虑。
