TW-X20型电路分析实验箱

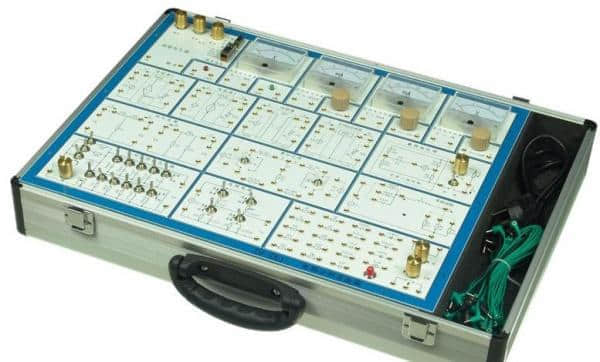

电路实验箱,电路分析实验箱,电路分析实验装置(图1)

好的，各位同行，各位同学，大家好！今天想跟大家聊聊我们电工电子实训课上的一位“老朋友”——TW-X20型电路分析实验箱。咱们职业教育，讲究的是理实一体，光在黑板上画电路、算公式可不够，必须得动手。而这位“老朋友”，就是我们带领学生从理论走向实践的一座好桥梁。

为什么我们需要TW-X20型电路分析实验箱？

咱们当老师的都知道，讲《电工基础》或《电路分析》这门课，最头疼的是什么？就是那些抽象的概念，比如“电位”、“叠加定理”、“戴维南定理”。在课堂上，我用PPT画得再漂亮，语言描述得再生动，总有学生眼神里透着迷茫。这时候，就需要一个得力助手，把书本上静止的电路图，变成他们能亲眼看到、亲手测出数据的鲜活电路。

TW-X20型电路分析实验箱，正是为此而生。它主要是进行电工学中的有关电路分析理论的实验论证，属弱电类实验，安全性高，特别适合初学者。它把各种电路元器件和测试点都集成在一个箱子里，既方便管理，又能让学生专注于实验本身，而不是把时间花在繁琐的连线搭桥上。

深入浅出的模块化设计，让教学更轻松

打开TW-X20型电路分析实验箱，你会发现它的设计非常人性化，对教学特别友好。

一目了然的电路结构

它的核心特点就是采用模块式结构，各模块间相互独立，实验板正面印有电路图，反面装有器件。这一点我特别欣赏。以前用传统的方法，学生对着密密麻麻的元件和导线，很容易接错，而且很难把实物和原理图对应起来。现在好了，板上直接印着清晰的电路图，哪个元件在电路里起什么作用，一目了然。各实验电路中需测试的点均装有测试孔，学生用万用表表笔轻轻一插就能测电压、电流，既接触可靠，又大大提高了实验效率。

功能齐全的“内置工具箱”

这个实验箱不只是个实验板，它自己就集成了很多必备的仪器功能。

自带电源：内置了±l2V的稳压电源和一路0～12V可调的稳压电源，而且都有短路过载保护，自动恢复功能。学生哪怕不小心接错线，也不用担心烧设备，保护了设备和学生的信心。
内置信号源：做动态电路实验需要的正弦波、方波、三角波，它自带的函数发生器都能提供，频率从10Hz到90kHz可调，覆盖了我们大部分基础实验的需求。
自带测量仪表：箱子上还嵌入了指针式电压表和电流表，各两只，量程不同。这样，在做一些需要同时监测多个点电压电流的实验时，非常直观方便。

有了这些，我们一堂实验课，基本上一个箱子加上几根连接线就够了，实验室台面整洁，学生思路也清晰。

覆盖核心知识点的实验项目

TW-X20型电路分析实验箱能完成的实验非常丰富，可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。它几乎覆盖了电路分析课程的所有核心知识点。

从最基础的线性与非线性元件的伏安特性测试，到验证电路基本定律的基尔霍夫定理、叠加定理实验；从较为抽象的戴维南定理验证，到动态电路的RC一阶电路响应、二阶电路响应测试；再到正弦交流电路中的RLC串联谐振研究，这个箱子都能轻松应对。它列出的16项参考实验，足够支撑我们一整学期的实验教学安排，而且完全贴合我们常用的高等教育出版社的经典教材，比如邱关源老师的《电路》、秦曾煌老师的《电工学》，备课衔接起来非常顺畅。
