TW-BP01单片机PLC控制应用技术实训装置
最近在筹备新学期电子电工实训室的建设，刚好有同行问起单片机与PLC教学设备的选型问题。我们学校前年引入了TW-BP01单片机PLC控制应用技术实训装置，经过两个学年的使用，可以说在《单片机技术》和《可编程控制器》这两门核心课程的教学上，确实帮了大忙。今天就从一线教学的角度，跟各位同仁聊聊这套设备的实际使用心得。
一、为什么选择TW-BP01：解决职业院校实训痛点的综合平台
以前我们的单片机实训和PLC实训是分开在两套设备上完成的，不仅占用实验室空间，学生在理解“单片机作为下位机、PLC作为控制器”的工业自动化系统概念时，也总是隔了一层。TW-BP01最大的亮点，就是真正实现了单片机控制与PLC应用技术的有机融合。

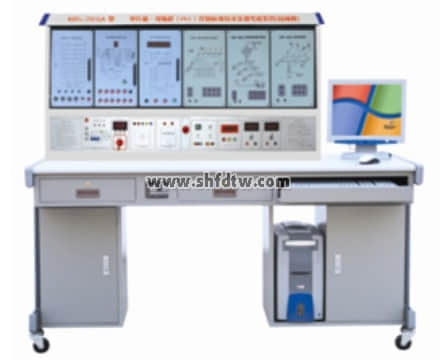

这套设备的外观（尺寸约1600×700×1530mm）和做工很实在。它采用铁质双层喷塑结构，桌面是防火的高密度板，耐用又安全。底下还带四个万向轮和固定调节机构，我们实训室调整布局时，一个人就能轻松移动，推到位置后固定好，非常稳当。两个大抽屉很实用，各种连接线、编程器和实训指导书都能分类存放，培养学生整理归纳的职业习惯。
二、单片机实训部分：从软件仿真到硬件调试的完整链路
在单片机教学这块，TW-BP01配备了MCS-51仿真器，覆盖了我们教学大纲里从基础到综合的大部分内容。
基础软件实验，夯实编程逻辑
学生刚开始接触汇编语言或C语言时，往往觉得枯燥。这套设备配套的软件实验很系统，比如清零程序、数据块传送、排序，再到多分支程序设计、定时/计数器实验等。学生可以在电脑上编写代码，下载到仿真器里观察寄存器变化，把抽象的指令和具体的执行结果对应起来，理解更透彻。
经典硬件项目，贴近实际应用
硬件实验是锻炼学生动手能力的关键。设备提供了丰富的模块化电路：
基础控制类：比如“单片机闪烁灯光控制”，学生可以直观看到程序控制I/O口高低电平变化的效果。
接口技术类：包括A/D、D/A转换、查询式及矩阵式按键、动态显示等。比如做“单片机电子钟控制系统”，学生需要结合定时器、中断和数码管动态显示，非常锻炼综合能力。
综合系统类：“交通灯管制”、“抢答器系统”这些项目，我们通常会作为阶段性考核题目。学生分组完成从原理图识读、程序编写到硬件连线和调试的全过程，很有成就感，也为后续的PLC学习打下控制逻辑基础。
三、PLC实训部分：对接工业场景的典型控制训练
设备标配的是三菱FX3U-48MR，这是目前中小型自动化产线上非常主流的机型。学生在这里掌握的知识技能，到企业里基本能无缝对接。
从基础指令到电机控制，循序渐进
实训项目从最基础的PLC认知开始，让学生熟悉硬件结构、编程软件的使用。然后是经典的电动机控制实训：点动、自锁、正反转，再到星三角降压启动。这些是电气控制的基础，学生通过接线和编程，能深刻理解继电器控制系统和PLC程序控制的异同。
模拟真实工位，提升综合职业能力
TW-BP01最大的优势在于，它把很多工业现场的控制过程浓缩到了实验模块上。我们的学生特别喜欢做下面这几个项目：
多种液体自动混合：这个项目涉及条件判断、定时、顺序控制，学生们需要编写程序控制阀门和搅拌电机，还要考虑故障报警，很贴近化工厂的实际生产流程。
四层电梯控制系统：这是一个经典的逻辑与位置控制项目。学生需要处理电梯的平层信号、内外呼梯请求、自动开关门，对训练逻辑思维的严谨性非常有帮助。
机械手控制与五相步进电机控制：这两个项目引入了步进驱动和位置控制的概念。学生可以看到PLC如何通过发送脉冲控制步进电机运行，对理解工业机械手的运动原理很有启发。
四、设备配置如何满足教学需求
电源与安全：采用AC380V三相五线制供电，配有完善的安全保护，符合职业院校实训室的安全标准。额定电流3A，能耗控制得也不错。
扩展性与兼容性：除了单片机仿真器和PLC主机，实验桌面上有充足的模块安装空间和接口。我们可以根据技术进步，自行添加一些新的传感器模块或执行器件，设备的生命力很强。
总的来说，对于职业院校电子与信息技术、电气运行与控制、机电技术应用等专业，TW-BP01这套装置既能完成独立的单片机教学，又能进行PLC技能训练，还能开展单片机与PLC通信的综合型课程设计。它用一个平台，贯通了“微控制器”和“工业控制器”两大知识领域，学生学起来更有系统性，老师教起来也更得心应手。如果大家正在为实训室建设选型，不妨深入了解一下这款设备的具体配置，看看是否符合本校的课程体系。
