TW-BP03变频调速技术实训装置

作为职业院校的一名电气专业教师，我这些年参与过不少实训室的建设和升级，也接触过各种各样的教学设备。今天想跟大家聊聊我们实训室里新来的一位“得力干将”——TW-BP03变频调速技术实训装置。从我们教学一线的角度来看，这套设备确实给我们带来了不少惊喜。

一、为什么我们需要一台好的变频实训装置？

在《变频调速技术》这门课上，以前最头疼的就是理论跟实践脱节。书本上讲的空间矢量控制、V/F曲线，学生听起来很抽象。而TW-BP03变频调速技术实训装置的到来，很好地解决了这个问题。它不仅仅是一台机器，更是一个开放式的教学平台。

<div style="background-color: #f0f7ff; padding: 15px; border-left: 5px solid #007acc;"> <strong>⚙️ 核心亮点：</strong> 该装置选用了工业现场应用非常广泛的<strong>三菱FR-A840-0.75K</strong>高性能变频器。这意味着学生在学校接触到的，就是毕业后进入工厂将会看到和使用的设备，真正实现了教学与就业岗位的无缝对接。 </div>

二、初识TW-BP03：扎实的硬件基础

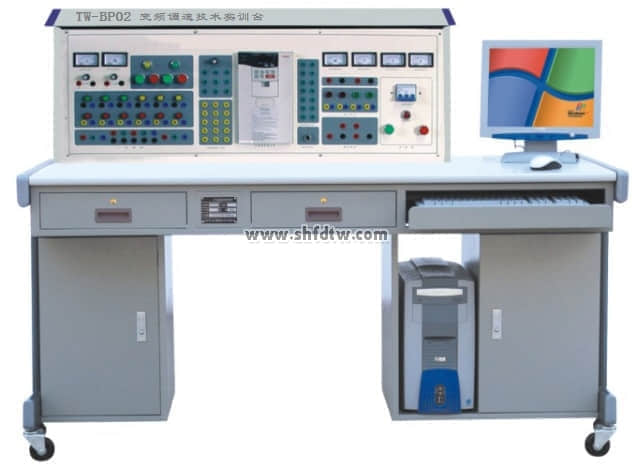

我们来看一下这套装置是怎么构成的。它主要由控制屏、实训桌、实训组件和电机几部分组成。

<h4 style="color: #0066cc;">1. 布局清晰的控制屏</h4> 控制屏的面板是铝质的，所有的电源、仪表、逻辑开关都一目了然。最关键的是，变频器的**所有接线端子都原封不动地引到了面板上**。学生可以像在工业现场一样，自己动手设计线路、进行布线，而不是拿着现成的连接线一插了事。这种“完全开放”的设计，对学生动手能力的锻炼是实实在在的。<h4 style="color: #0066cc;">2. 真实可靠的执行单元</h4> 配套的**三相鼠笼异步电机**和带有**光电编码器**的电机导轨，构成了完整的调速系统。面板上就有五位数显转速表，可以实时观察调速效果。同时，编码器输出的A、B相脉冲信号，也为后续学习闭环控制、甚至一些简单的伺服控制概念打下了基础。

三、TW-BP03能带学生做什么？实训项目丰富

这套装置设计的实训项目非常系统，从基础到进阶，层层递进。

<h4 style="color: #0066cc;">第一阶段：打牢基本功——继电接触控制</h4> 这部分虽然传统，但很重要。学生可以在**TW-BP03**的继电接触实训组件上，亲自动手完成电机的点动、自锁、Y/△启动以及正反转控制。这是理解电气控制逻辑的基础，也是后续所有复杂控制的前提。<h4 style="color: #0066cc;">第二阶段：玩转变频器——核心技能训练</h4> 这是**TW-BP03**的重头戏。学生需要自己动手设置变频器的上百个参数。 * **基础操作**：学习如何通过面板进行**多段速度选择**、**外部端子点动/遥控控制**。 * **模拟量控制**：连接0~10V电压或4~20mA电流信号，观察电机平滑无级调速的过程。 * **保护与监控**：设置**变频器报警**参数，理解过流、过压保护的意义；通过**电压/电流监视器**输出信号，掌握系统状态监控的方法。<h4 style="color: #0066cc;">第三阶段：紧跟前沿——通信与综合控制</h4> 现代工业离不开网络。**TW-BP03**带有RS485通信接口，学生可以尝试**基于RS485的变频调速通信**实验，通过简单的指令控制电机的启停和转速，这为他们将来接触工业以太网、现场总线等更复杂的工业通信技术打开了第一扇门。
