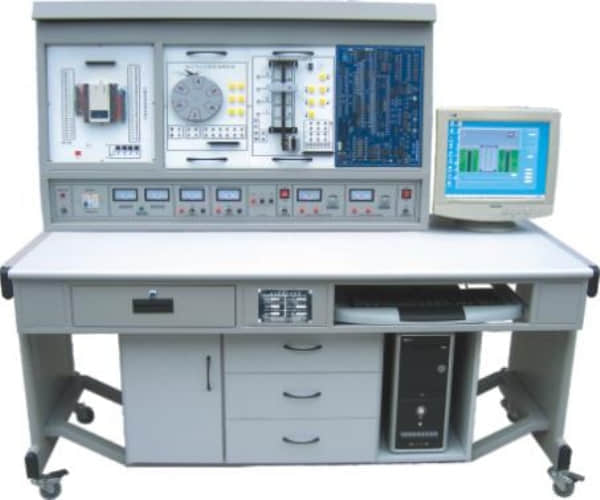

TWS-01C型PLC可编程控制系统、微机接口及微机应用综合实验装置
TWS-01C型综合实验装置：职业院校自动化教学的得力助手
实验室里，一群学生正围绕着一台集成PLC主机、微机接口和多种控制模块的设备热烈讨论，他们刚刚成功编程让四层电梯模型平稳运行——这正是在职业院校广泛应用的TWS-01C型PLC可编程控制与微机接口综合实验装置的日常教学场景。
一、综合实验装置设计理念与特点
在职业教育领域，如何将理论教学与实践操作紧密结合一直是教学改革的重点。TWS-01C型PLC可编程控制系统、微机接口及微机应用综合实验装置正是为解决这一难题而设计的多功能教学平台。
这款实验台是在基础的“PLC可编程控制器实验系统”上增加了微机接口及微机应用实验系统，通过两方面的有机结合，实现了一机多用、资源共享和便于管理。
我们学校引入这套设备后，发现它成功实现了专业基础课（数字电路）、专业课（微机原理）以及课程设计和毕业设计（微机应用）的三合一，大大节省了实验室空间、管理人员和资金投入。
二、系统构成与技术参数
TWS-01C型综合实验装置由多个组件构成完整系统。主要包括：PLC可编程控制器实验屏、实验装置和实验台；编程应用软件和仿真教学软件；PLC及转接通讯电缆；实验操作桌以及核心的微机接口及应用部分。
微机接口及应用部分包含三个关键组件：
微机接口部分：配备PCI总线扩展卡、8279键盘、六位数码显示连接电缆，以及I/O地址译码电路8255、8253、ADC0809、DAC0832等核心接口芯片；
辅助电路：提供多种规格集成插座（40脚、20脚、16脚、14脚），逻辑电平开关、LED显示、时钟信号源（1MHz、2MHz）和方波信号。
设备技术参数方面，PLC主机采用三菱FX1N-40MR型号（也可选择西门子、欧姆龙等其他品牌），提供24点输入和16点输出能力。工作电压为直流24V，电源输入为交流220V/50Hz，整机外形尺寸为160×75×140 cm³。
三、丰富多元的实验内容体系
该实验装置支持三大类实验内容，覆盖从基础到应用的完整教学链条。
PLC可编程控制器实验包含22个经典实验项目，从最基础的与、或、非逻辑功能实验，到定时器、计数器功能实验，再到实际应用场景模拟实验如交通信号灯控制、四层电梯控制、自动售货机、自动洗衣机控制系统等。
这些实验设计既注重基础技能培养，又紧密联系工业实际应用，为学生未来就业打下坚实基础。
微机接口及微机应用实验分为三个层次：
四、教学应用价值与实施建议
在我校多年使用TWS-01C型实验装置的教学实践中，我发现它带来了多方面教学改进。
设备配套完善，厂商提供了详细的教师指导书，包含实验目的、实验电路以及汇编语言和C语言的参考程序清单，显著减轻了教师备课和辅导实验的工作量。
通过这一平台，学生能够完成从数字电路基础到微机原理核心再到微机应用综合的完整学习路径，真正实现了“做中学、学中做”的职业教育理念。
对于准备引入此设备的院校，我有几点建议：一是要确保配套的计算机或手持编程器（需用户自备或代购）；二是建议组织教师提前培训，充分利用设备提供的教学资源；三是可以结合本地产业需求，自主开发一些特色实验项目。
如今，TWS-01C型综合实验装置已成为我校自动化类专业的核心教学设备。每到实验课时间，实验室总是座无虚席，学生们在这套设备上调试程序、测试电路、观察现象、解决问题。
从最初的逻辑门实验到复杂的四层电梯控制系统设计，学生们在这套设备上完成了从理论到实践的跨越，这正是职业教育的核心价值所在。
