TW-BDQ70型 装载机全车电路系统实训台
TW-BDQ70型装载机全车电路系统实训台：实践教学的得力助手
面对复杂的装载机电路图，一群职业院校学生围在实训台旁，通过检测端子的信号变化，争论着故障点究竟在继电器还是线束，这正是我们职业教育最希望看到的探究场景。
看着眼前这台TW-BDQ70型装载机全车电路系统实训台，我常常想，职业教育最需要的是什么？不是枯燥的理论灌输，而是能将理论与实践紧密结合的教学工具。

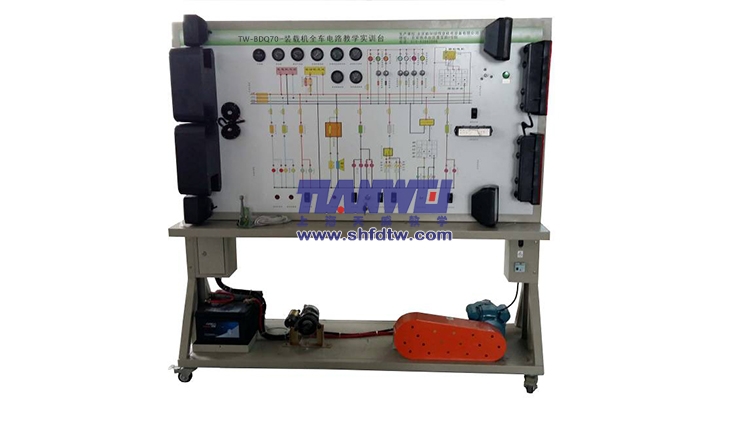

这台基于全新ZC50装载机整车电器实物构建的实训设备，正好满足了这一需求。它真实展示了从仪表系统到充电系统等七大电器系统的完整结构和工作流程。
01 实训台的核心教学价值
装载机作为工程建设中的重要设备，其电路系统的复杂性常常成为学生学习中的难点。传统教学中，学生往往只能通过电路图进行理论学习，缺乏对实物的直观认识。
TW-BDQ70型实训台完全改变了这一现状。它将原本分散在整机各处的电器系统集中展现在一块1740×650×1700mm的面板上，学生可以一目了然地看到各个系统的布局和连接关系。
实训台采用高级铝塑板制作的面板，不仅耐用防火，更印有永不褪色的彩色电路图，学生可以边观察实物边对照电路图，真正理解“图纸上的符号”与“实际中的零件”之间的对应关系。
这种直观的教学方式，极大降低了学习门槛，即使是基础薄弱的学生，也能通过反复观察和操作，逐步建立起对装载机电路系统的整体认识。
02 功能特点与教学应用
在实际教学中，我特别看重这款实训台的几个功能特点。真实可运行性是最突出的优势。接通电源后，学生可以亲自操作各种电器开关和按钮，亲眼看到各系统的工作过程。
从仪表盘的指示灯亮起到雨刮器的规律摆动，从喇叭鸣响到前大灯开启，每一个动作都对应着电路系统中某一部分的工作状态，这种直观体验是任何课本描述都无法替代的。
面板上安装的检测端子设计十分实用。学生可以使用万用表等工具，直接在端子上测量电阻、电压、电流等参数，通过数据变化理解电路工作状态。
我常设计一些故障排除任务，让学生根据故障现象，利用检测端子收集数据，逐步定位问题点。这种训练方式，极大地提高了学生的逻辑思维能力和实际问题解决能力。
03 设备结构与安全保障
实训台的结构设计充分考虑了教学需求和安全要求。面板部分采用1.5mm冷板冲压成形，外观整洁美观；底架则采用40*40*3mm钢管焊接而成，表面经喷涂处理，结实耐用。
特别值得一提的是移动脚轮设计，100*60mm的脚轮带有自锁装置，既方便设备在教室内的移动调整，又能确保操作时的稳定性，防止意外滑动。
电气安全方面，设备工作电压为直流24V安全电压，远低于工业用电标准，大大降低了教学过程中的安全风险。同时，设备配备了电源总开关和保险丝盒，提供了多重保护。
对于职业院校而言，教学设备的安全性和耐用性同等重要。这台实训台背面设置维修门的设计很贴心，方便教师进行日常维护和故障检修，确保设备长期稳定运行。
04 实训教学的实际开展
在我的教学实践中，TW-BDQ70型实训台已成为《工程机械电气设备》课程的核心教具。我通常将教学分为三个阶段：
第一阶段是认知教学，让学生对照面板上的彩色电路图，识别各个电器元件，了解它们在整车电路系统中的位置和作用。组合仪表、各种灯光总成、雨刮系统、起动与充电系统......这些原本抽象的名词变成了眼前具体的实物。
第二阶段是系统工作原理演示。我引导学生按系统逐一操作，观察工作过程。比如操作组合开关，看左右转向灯如何交替闪烁；启动喷水电机，观察喷水壶和雨刮的协同工作。
第三阶段是故障诊断与排除训练。这也是学生最感兴趣的环节。利用设备配备的故障模拟装置，我可以设置各种典型故障，如灯光不亮、喇叭不响、雨刮不动等，让学生分组排查。
学生需要运用所学知识，制定检测方案，通过测量面板检测端子的信号，逐步缩小故障范围，最终找到问题点并提出解决方案。这种训练模式，有效培养了学生的综合职业能力。
这台实训台的铝合金边框在实训室的灯光下泛着细腻的光泽，而面板上那些被学生无数次触碰的开关和检测端子，则留下了使用痕迹。旁边的工具墙上，万用表的表笔线略显缠绕，记录着刚刚结束的一轮故障排查实训。
职业教育的核心价值，在于将图纸上的符号变为手中可触的操作，将理论上的流程化为可验证的实践。当学生通过测量一个端子的电压变化，眼睛突然亮起“我懂了”的光芒时，教学的意义便在此刻完整呈现。
