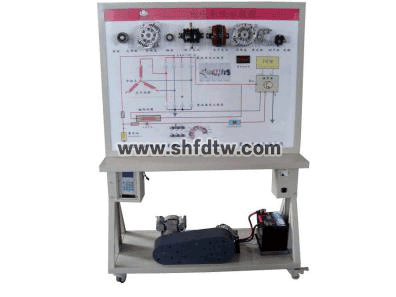

TW-BDQ37充电机系统实训台（解放CA1121）
TW-BDQ37充电机系统实训台：解放CA1121充电系统的教学利器
三相异步电动机低沉的转动声在实训室里响起，面板上的电压表指针缓缓爬升，一群学生围在TW-BDQ37实训台前，眼神专注而兴奋。
“老师，发电机真的工作了！充电指示灯灭了！”一位学生激动地指着面板说。作为职业院校的汽车专业教师，我见证了太多次这样的场景——当抽象的理论通过真实的设备转化为可视、可触、可操作的学习体验时，学生们眼中那份恍然大悟的光芒。
01 产品定位，产教融合的教学桥梁
作为汽车职业教育的教学工作者，我们一直在寻找既符合行业标准又能满足教学需求的实训设备。TW-BDQ37充电机系统实训台便是这样一款精心设计的产品。
这个设备是以解放CA1121汽车充电系统实物为基础研发的教学专用设备，它成功地将真实的汽车充电系统从汽车中“提取”出来，放置在一个便于观察和操作的平台上。
据我了解，这款设备从设计之初就充分考虑了汽车职业教育“五个对接十个衔接”的教学需求，这是非常符合当前职业教育改革方向的。它不仅仅是一个展示用的模型，更是一个真实可运行的系统，能够完整展示汽车充电系统的组成结构和工作过程。
这对于职业院校学生来说极为重要——他们既需要理解系统的构造，更需要亲身体验系统的运行。
02 功能特点，直观实用的教学工具
我在实际教学中发现，TW-BDQ37实训台的设计非常贴合汽车专业教学需求。让我印象最深的是它的综合教学功能设计。
首先是它的真实运行能力。实训台配备了2.2KW的三相异步电动机，当打开点火开关后，电动机会带动发电机实际运转。
这时学生可以清楚地看到：充电指示灯由亮转灭，电压表显示蓄电池端电压逐渐升高，电流表则显示充电电流的变化——整套充电系统的工作过程一目了然。这种直观展示比任何口头讲解都有效果。
其次，实训台的面板设计科学合理。它采用高级铝塑板制成，不仅耐用防火，上面还印有永不褪色的彩色电路图。学生可以直观对照电路图和实物，建立起理论与实际之间的联系。
面板上还安装了发电机总成的分解部件，使学生能够仔细观察发电机的内部结构。这对于理解发电机工作原理至关重要。
再者，该设备配备了完整的检测功能。面板上安装了多个检测端子，学生可以使用万用表、示波器等工具直接测量充电系统各电路元件的电信号，包括电阻、电压、电流等参数。
这种“可测量、可检测”的特点，使教学从单纯的观察升级到实践操作层面，培养了学生的故障诊断能力。
03 设计细节，匠心独运的教学考量
从教师的角度来看，TW-BDQ37实训台在细节设计上也表现出色。设备的面板部分采用1.5mm冷板冲压成形，结构坚固且外形美观。
底架采用40*40*3mm的钢管焊接而成，表面喷涂工艺处理，整体做工精良。特别值得一提的是，它配备了自锁脚轮装置，移动方便又稳固，非常适合实训室的灵活布局。
实训台底座上还有一个约40厘米宽的桌面，这个细节非常实用。在教学中，学生可以放置资料、检测仪器或工具，提高了教学的便利性。
设备尺寸约1240×600×1700mm（长×宽×高），这个大小既保证了足够的操作空间，又不会占用过多实训室面积。
安全性方面，设备也考虑周全。它采用三相四线（或三相五线）380V±10% 50Hz的电源输入，工作电压为直流12V，符合教学环境的安全要求。设备还配备了50A的电源总开关和保险丝盒，确保用电安全。
04 教学应用，提升实训质量
在我们学校的实际应用中，TW-BDQ37实训台显著提升了汽车充电系统的教学质量。
通过这个设备，学生不仅能够学习充电系统的基本原理，还能进行故障模拟与排除训练——这一功能对于培养维修技能至关重要。
在教学过程中，我通常会安排三个学习阶段：第一阶段是认知学习，学生通过观察实物和电路图，认识充电系统的各个组成部分。
第二阶段是运行演示，学生启动设备，观察充电系统的实际工作过程。第三阶段是检测与故障排除，学生使用检测工具测量各种参数，并进行简单故障的设置与排除。
这种循序渐进的教学安排，使学生的技能逐步提升。实训台上的电压表和电流表为学生提供了量化数据，让他们不再是“大概知道”，而是能够准确掌握系统工作时的具体参数变化。
05 配置完备，覆盖教学全环节
TW-BDQ37实训台的基本配置相当完善，基本上涵盖了教学所需的各个环节。
它的核心配置包括：检测控制面板、点火开关、全新发电机总成、发电机总成分解部件、充电指示灯、三相异步电动机、保险丝盒、电压表(0～30V)、电流表(0～±100A)、蓄电池(12V 45Ah，2只)、电源总开关、移动台架以及故障模拟与排除装置。
这样的配置确保了教学的系统性和完整性。特别是蓄电池部分，采用两只12V 45Ah的蓄电池，完全模拟了真实车辆的电源系统。故障模拟与排除装置则为学生提供了实践诊断的机会，这是传统理论教学难以实现的。
当实训课结束时，学生们常常会主动留下来继续研究TW-BDQ37实训台上的各个部件。“老师，能不能让我们再测量一下不同负载下的充电电流？”这样的请求越来越多。
教育真正的价值，也许就藏在这些源于好奇的请求中，藏在理论与实践的奇妙连接中，藏在每一次电流表指针的摆动之间。
