TW-BDQ07充电机系统实训台
TW-BDQ07充电机系统实训台：汽修教学的得力助手
一位职业院校的汽修专业教师，正指导学生们围绕一台清晰的实训台，通过面板上的检测端子，测量着发电机在各种状态下的电压与电流参数。
我们汽修专业的学生常常对汽车电气系统感到头疼，特别是那看似复杂的充电系统。理论课本上密密麻麻的电路图，总不如亲手操作、亲眼所见来得实在。
近年来，我们实训室引入的TW-BDQ07充电机系统实训台，恰好解决了这个教学痛点，成为了连接书本理论与维修实践的坚实桥梁。
01 产品概述：源于实车，用于实训
这款 TW-BDQ07 充电机系统实训台，是严格按照汽车职业教育中强调的“五个对接十个衔接”要求而设计的教学设备。
它以解放CA1121汽车的充电系统实物为基础核心，完整地保留了真实车辆充电系统的组成结构。

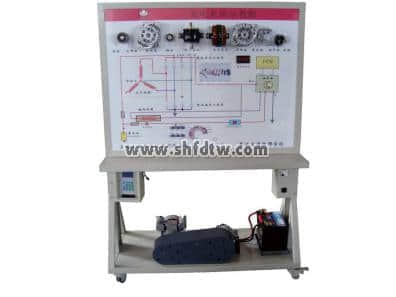

整个实训台的设计非常直观，主体是一块大型的示教面板。面板采用优质的铝塑板，不仅耐用、防火防潮，更重要的是上面清晰地印制了永不褪色的彩色系统电路图。
学生们可以一目了然地看到整个充电系统的电流走向和工作原理示意图，实现“图纸与实物”的即时对照。
实训台的底部是一个坚固的钢结构移动台架，安装了方便移动的自锁脚轮，尺寸约为1240×600×1700mm。台架还贴心地设计了一个约40厘米宽的桌面，方便学生放置维修手册、检测仪器或学习资料，充分考虑到了实际教学场景的需求。
02 核心教学功能：看得见的运行与测得到的数据
这个实训台之所以好用，在于它将一个“活”的充电系统搬进了课堂。其核心功能设计完全围绕教学实操展开。
系统动态运行演示是它的第一项绝活。当教师打开面板上的点火开关，触发三相异步电动机启动，电动机便会带动发电机开始工作。
此刻，学生能清晰地看到：原本点亮的充电指示灯随之熄灭，同时连接在电路中的电压表指针开始上升，显示蓄电池电压正在升高。
这一系列连贯、可视的现象，生动地演绎了汽车发动机启动后，发电机开始发电并向蓄电池充电的完整工作过程。
深入的检测与诊断训练则是其第二项核心价值。面板上关键电路节点处都设置了外露的检测端子。
学生可以使用万用表、示波器等常用工具，直接在端子上测量发电机在不同转速下的输出电压、充电电流、各绕组的电阻，甚至频率信号。
这种“即测即得”的方式，让抽象的电流、电压概念变成了具体的读数，极大地加深了学生对电路状态的理解。
结构原理的透明化展示是另一大特色。实训台面板上专门安装了一套发电机总成分解部件。
从定子、转子到整流器、电刷组件，发电机的内部核心结构一览无余。学生可以在学习电路的同时，直观地认识这些部件的外观、安装位置及其机械关系，真正将电气原理与机械结构融会贯通。
03 技术规格与配置：为严苛实训而生
作为一款专为高强度教学实训设计的设备，TW-BDQ07 在技术规格和配置上毫不含糊，确保了稳定性和安全性。
它的动力电源接入的是标准的三相四线380V工业电，这为驱动那台2.2KW的三相异步电动机提供了充沛动力。而整个被研究的汽车充电系统，则在安全的直流12V电压下工作，完全模拟真实车载环境。
在核心配置上，实训台可谓“麻雀虽小，五脏俱全”。它包含了一台全新的发电机总成及其分解部件、模拟车辆点火开关、充电指示灯、以及用于模拟蓄电池的12V 45Ah蓄电池组（2只）。
监测仪表方面，配备了0～30V的直流电压表和0～±100A的电流表，让学生能够定量观测充电参数。
特别值得一提的是，设备还集成了一套故障模拟与排除装置。教师可以通过预设的故障点，模拟如发电机不发电、充电指示灯常亮、充电电流过小等常见故障，引导学生运用所学知识进行诊断和排除，极大提升了教学的挑战性和实用性。
04 教学应用与价值：理论与实践的焊接点
在我多年的教学实践中，这台实训台的价值远远超出了一台普通的教学仪器。它成为了课堂上最受欢迎的“助教”。
在理论课上，它是我讲解原理的“可视化教具”。讲到励磁电流路径时，我可以直接在面板电路图上指出，并让学生在对应的检测端子上验证电压变化。抽象的术语瞬间变成了可观测的现象。
在实训课上，它是学生自主探索的“工作台”。我常将学生分组，布置诸如“测量发电机在模拟发动机不同转速下的输出电压范围”或“诊断预设的充电系统故障”等任务。
学生们围着实训台，讨论、测量、分析，那种通过团队合作解决实际问题的过程，正是我们职业教育追求的核心能力培养。
对于备战技能大赛的学生来说，它更是一个绝佳的训练平台。大赛中涉及的充电系统检测、故障诊断等项目，都可以在这台设备上进行高仿真度的反复练习，锤炼学生操作的规范性和诊断思维的逻辑性。
学生们结束实训课程后，常常会带着一种满足感离开。他们刚刚在TW-BDQ07实训台上，成功诊断并排除了一个模拟的“发电机不充电”故障。
从最初面对电路图时的迷茫，到如今能够熟练地使用万用表，沿着电流的流向一步步锁定故障点——那个闪烁着指示灯的实训台面板，映照出的是理论知识与实践技能在他们手中真正焊接成型的清晰轨迹。
