TW-GY309气固相流化床催化反应实验装置

探索催化反应奥秘：TW-GY309气固相流化床实验装置教学指南

实验是理解和掌握化工原理的钥匙，而一套好的实验设备更能开启智慧之门。

作为一名长期工作在职业院校化工教学一线的教师，我深知选择适合的实验装置对学生理解专业知识的重要性。今天，我将向各位同仁介绍TW-GY309气固相流化床催化反应实验装置，这款我们在教学中使用的设备，它不仅能够帮助学生直观了解流化床工作原理，还能培养他们的工程思维和实际操作能力。

在化工生产中，气固相接触催化反应器是广泛应用于空气氧化、催化裂化等气固相催化反应过程的关键设备。根据结构差异，主要分为绝热固定床、列管固定床和流化床反应器三种类型。

流化床反应器的基本原理是：当气体经过分布板以适当速度均匀地通过粉状催化剂床层时，催化剂的颗粒被吹动，漂浮在气体中做不规则的激烈运动，整个床层类似沸腾的液体一样，能够自由运动，因此又被称为“沸腾床”。

与传统固定床相比，流化床反应器具有显著优势：采用细颗粒催化剂有利于反应气体在催化剂微孔中的内扩散，催化剂表面的利用率高；加强了床层的传热，使床层温度均匀；便于催化剂的再生和更换。

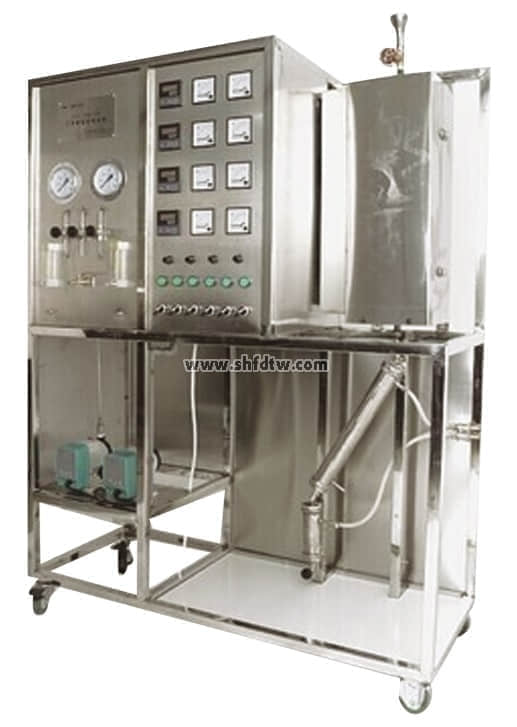

TW-GY309气固相流化床催化反应实验装置是专为教学实践设计的，旨在让学生通过实验了解流化床反应器的工作原理及结构，并进行加氢、脱氢、氧化、烃化、芳构化、氨化等有机催化反应。

该装置的核心组成部分包括：

流化床反应器：稀、浓相段直径通常为Φ20mm、高350mm，扩大段直径Φ57mm，长200mm；采用316L不锈钢材质，催化剂装载量为10-50ml。反应器设计考虑了流动特性，有效防止返混及沟流现象。
加热系统：反应器配备开启式加热炉，采用三段加热方式，总功率约3KW，最高使用温度可达600℃。同时装置还配有不锈钢预热器，内有防返混及防沟流装置，使用温度范围为室温-400℃。
流体输送系统：包括气体质量流量控制器或气体转子流量计控制气体流量，以及蠕动泵或微型隔膜计量泵控制液体加入量。
测量与控制系统：装置采用温度传感器（K型热电偶）、压力仪表等监测反应条件，部分高配型号还配备触摸屏控制和数据采集软件，可实现实验数据实时在线采集。

在我们的教学实践中，TW-GY309装置展现了多方面的教育价值：

深化理论理解：学生通过实际操作，可以直观观察气固两相流态化现象，理解临界流化速度、床层膨胀率、气泡行为等抽象概念。例如，学生可以通过调节气速，观察床层从固定床到流化床的转变过程，加深对流化床工作原理的认识。

培养工程观念：装置采用工程化标识，包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生能够在安全的实验操作环境中学习工程化管路标识，培养工程化理念。

掌握实操技能：学生通过学习装置的开机、操作和关机流程，掌握化工单元操作的基本技能，包括温度控制、流量调节、压力监测、催化剂装填等。装置还培养学生在化工生产中的安全意识和应急处理能力。

研究能力培养：对于高职或更高层次的学生，该装置还可以用于进行简单的科研探索，如研究不同操作参数对反应结果的影响，或者比较不同类型催化剂的性能差异。

根据我们的使用经验，在此分享一些教学实践建议：

实验前准备：确保学生充分理解实验目的和原理，熟悉设备流程图和操作规程。检查反应器、预热器、冷凝器等关键部件是否完好，确认催化剂装填量适当（通常在10-50ml范围内）。

安全操作要点：强调安全操作规范，特别是高温高压部位的注意事项。教育学生正确使用防护装备，了解紧急停车程序。装置本身通常设有急停按键和报警系统，应对模拟量、开关量的上下限、阀值等状态进行设置报警，这些功能应让学生熟悉掌握。

故障排除训练：在教学过程中，可以模拟常见故障，如流量不稳定、温度波动等，引导学生分析原因并解决问题，培养他们的工程思维能力。

数据记录与分析：指导学生规范记录实验数据，包括气体流量、温度、压力等参数，并学会使用数据处理软件进行分析。鼓励学生将实验结果与理论预测进行比较，分析差异原因。

TW-GY309气固相流化床催化反应实验装置作为职业院校化工类专业的重要实验设备，架起了理论联系实际的桥梁。它不仅能帮助学生理解流化床反应器的基本原理，还能培养他们的工程观念、操作技能和解决问题的能力。

在化工技术日益发展的今天，拥有这样一套实用的实验装置，对培养高素质技术技能人才具有十分重要的意义。希望通过本文的介绍，能够帮助各位教师同行更好地利用这一设备，提升化工专业教学质量，为学生未来的职业发展奠定坚实基础。
