TW-GY309/II数字型气固相流化床催化反应实验装置
探索流化床的奥秘：TW-GY309/II数字型实验装置教学实践
在化工实验教学中，理论与实践的结合始终是培养学生专业技能的核心环节。
作为化工实验教学教师，我深刻认识到气固相流化床催化反应装置在化工专业实验教学中的重要性。今天，我将向各位介绍我们实验室新引进的TW-GY309/II数字型气固相流化床催化反应实验装置，以及它在教学中的应用价值。
01 流化床反应器：现代化学工业的基石
流化床反应器是一种利用气体或液体通过颗粒状固体层而使固体颗粒处于悬浮运动状态，并进行气固相反应过程或液固相反应过程的反应器。
在用于气固系统时，又称沸腾床反应器。
流化床反应器在现代工业中的早期应用为20世纪20年代出现的粉煤气化的温克勒炉，但现代流化反应技术的开拓，是以40年代石油催化裂化为代表的。
目前，流化床反应器已在化工、石油、冶金、核工业等部门得到广泛应用。
与固定床反应器相比，流化床反应器的优点是：可以实现固体物料的连续输入和输出；流体和颗粒的运动使床层具有良好的传热性能，床层内部温度均匀，而且易于控制，特别适用于强放热反应。
02 装置结构与功能：深入理解流化床反应器的教学平台

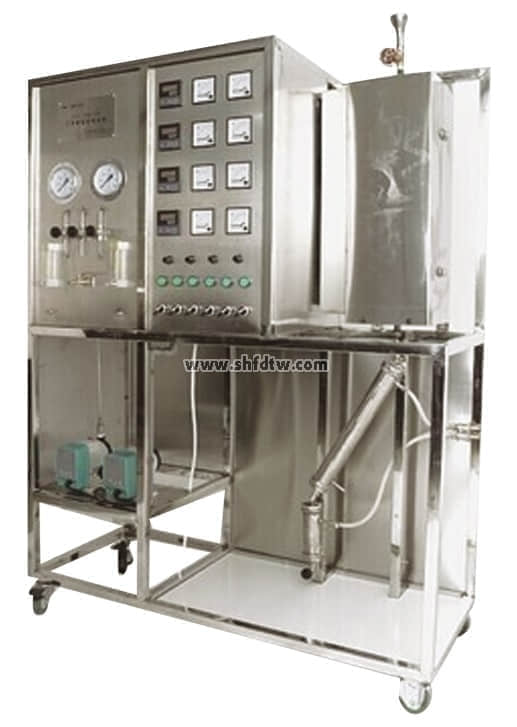

TW-GY309/II数字型气固相流化床催化反应实验装置是我们实验室重要的教学设备，它能够帮助学生直观了解流化床反应器工作原理及结构。
该装置由流化床反应器、加热炉、预热器、计量泵、风机、气体转子流量计、湿式气体流量计、温控仪表、压力表等组成，全部集成于不锈钢框架及控制屏上。
装置的核心部件——流化床反应器，设计精细。其稀、浓相段直径为Φ20mm、高度为350mm，扩大段直径为Φ57mm，长度为200mm。
反应器加热炉采用开启式三段加热结构，总功率为3KW，加热形式为碳化硅炉管+金属内衬，使用温度可达600℃。预热器则采用304不锈钢，内径Φ10mm，长度250mm，内有防返混及防沟流装置。
03 数字化测控系统：现代化工实验教学的亮点
TW-GY309/II数字型的“数字”二字体现在其先进的测控系统上。该装置配备了多种传感器和数字显示仪表，能够实时监测和调节实验参数。
气体流量通过转子流量计检测和显示；液体加入量由计量泵控制，通过数字流量显示仪显示，精度达到0.5%FS。
温度监测系统采用K型热电偶，预热温度和加热炉温度均由数字温度控制仪显示和控制，精度也为0.5%FS。
反应压力由压力传感器检测，通过数字压力仪表显示。这种全方位的数字化监测系统使学生能够精确掌握反应过程，培养他们的数据采集和分析能力。
04 教学应用：从理论到实践的桥梁
TW-GY309/II装置在教学中具有广泛应用。学生可以通过它进行加氢、脱氢、氧化、烃化、芳构化、氨化等多种有机催化反应。
在实验开始前，我通常会要求学生先学习流化床的基本原理，包括固定床向流化床转变的过程，流化速度的确定，以及压力损失与流速的关系等。
实验过程中，学生需要学习催化剂的装填、系统的气密性检查、温度控制程序的设定、流量的调节等操作技能。
这些操作涵盖了化工生产中的基本单元操作，对学生未来就业具有重要帮助。
实验结束后，学生需对数据进行分析处理，理解流速与床层高度、压力损失的关系，计算转化率、选择性等反应性能指标，并与固定床反应器进行对比。
这一过程培养了学生的数据分析能力和科学思维。
05 安全与工程化理念：职业素养的培养
在工业催化实验教学中，安全永远是第一位的。TW-GY309/II装置在设计上充分考虑了实验安全，但我们在使用过程中仍需严格遵守安全规程。
包括电器设备的安全使用、危险化学品的安全使用、高压钢瓶的安全使用以及高温高压设备的安全使用等。
该装置还具有工程化标识，包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套。
这使得学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
这种工程化理念的培养对于职业院校学生至关重要，有助于他们从学校到工作岗位的平滑过渡。
06 虚拟仿真与实操结合：现代化工教学创新
为了弥补设备数量和实验时间的限制，我们还可以结合虚拟仿真技术，拓展流化床反应器的教学手段。
资源化学与工程虚拟仿真实验教学中心就提供了流化床反应器流动特性试验的虚拟仿真项目。
通过虚拟仿真与实操训练相结合，学生能够更加全面地理解流化床反应器的特性，包括流化床的形成过程、压力损失与流速的关系、流化速度的确定等。
这种混合教学模式大大提高了学习效果，使学生在有限的时间内获得最大的收获。
在化工生产实践中，流化床反应器因其优越的传热性能和控制方便的特点，已成为催化裂化、空气氧化等过程的首选设备。
随着化工行业向绿色、高效、智能化方向发展，掌握流化床技术的人才将更加抢手。
希望同学们能够充分利用TW-GY309/II数字型气固相流化床催化反应实验装置这一优质教学资源，为未来职业发展打下坚实基础。
