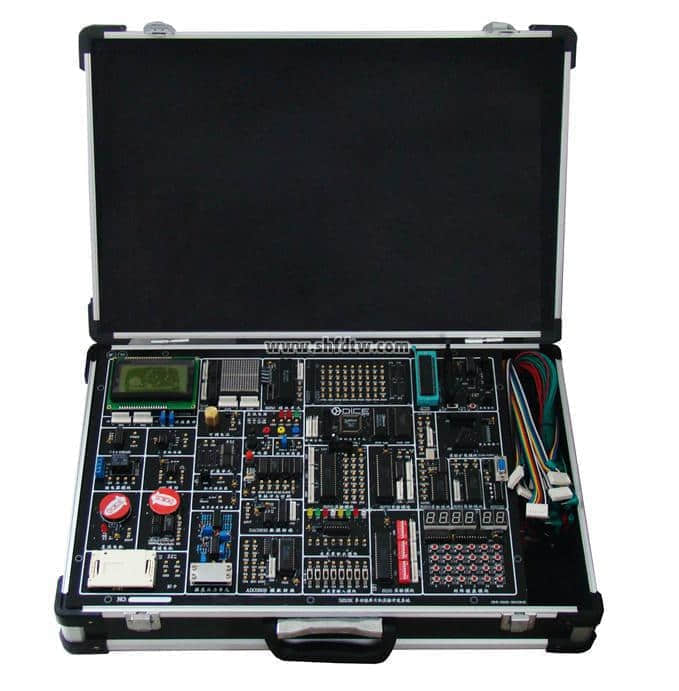

TW-X54多功能单片机开发系统实验箱
一、系统简介
TW-X54多功能单片机实验开发系统是《MCS-51单片机原理与接口》《C8051嵌入式单片机控制技术》《自动化控制》《CPLD/FPGA技术》等课程教学的配套实验设备。以小系统、多功能、易扩展为设计思想，系统的地址总线、数据总线、控制总线全部引出，对用户开放，并留有扩展单元（区），这样学校可以从需要出发，灵活选配各种扩展模块，为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。

您只要致电：021-55884001（袁经理）

我们可以解答多功能单片机开发系统实验箱的相关疑问！

我们可以帮您推荐符合您要求的多功能单片机实验箱,单片机教学设备开发系统相关产品！

找不到所需产品？请点击产品导航页

当前产品页面地址：http://www.shfdtw.com/productshow-38-1056-1.html

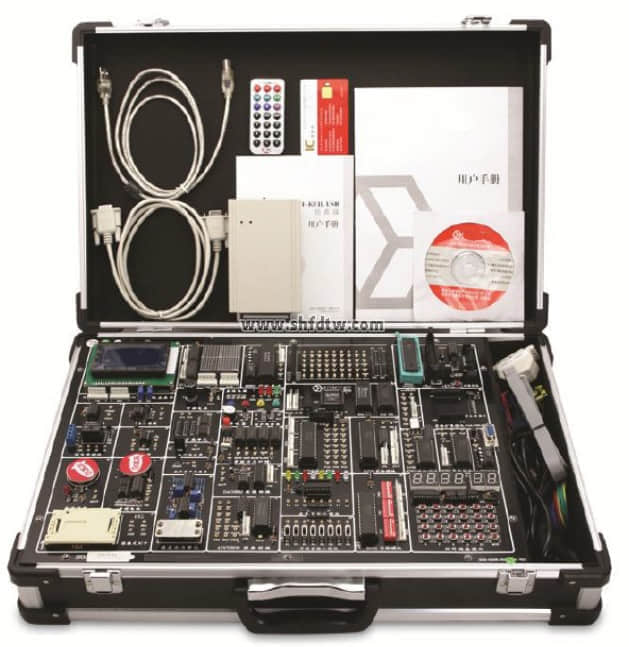

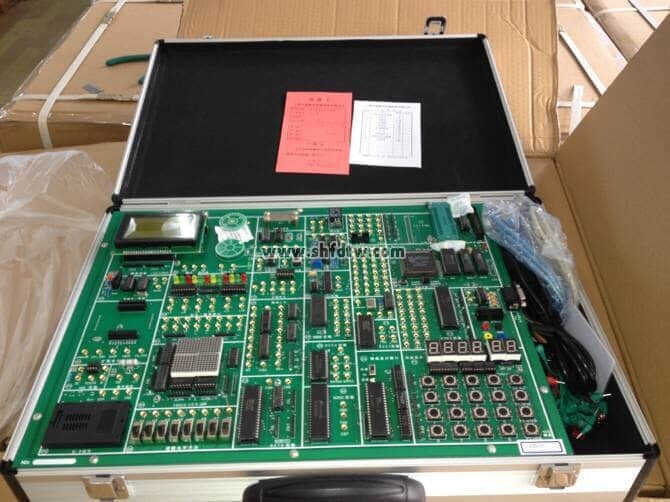

多功能单片机实验箱,单片机教学设备开发系统(图1)

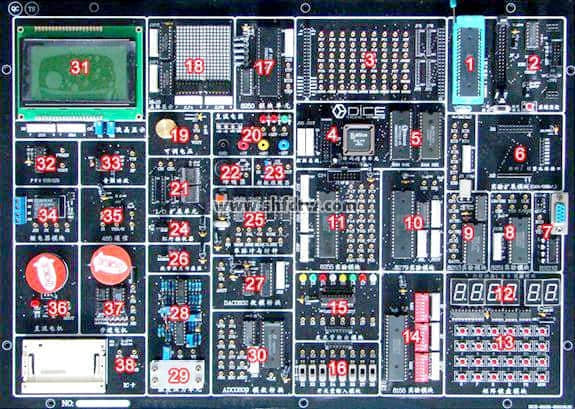

二、系统组成：

多功能单片机实验箱,单片机教学设备开发系统(图2)

三、系统主要特点

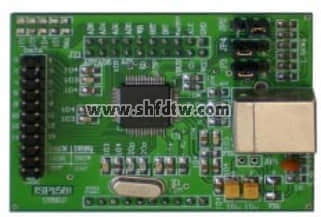

（1）仿真器：系统标配有USB接口仿真器或选配和其它型号仿真器。

1、仿真器是目前同行业功能完整，性能稳定，技术先进的全USB接口仿真器。兼容KEILC51 UV2 调试环境支持单步、断点、随时可查看寄存器、变量、IO、内存内容。支持夭折功能可仿真各种51指令兼容单片机，ATMEL、WINBOND、INTEL、SST、ST等等。

2、不占资源，无限制真实仿真（32个IO、串口、T2可完全单步仿真），真实仿真32条IO脚，包括任意使用P30和P31口。

3、 USB接口，无需外接电源和串口，即插即用，台式电脑、无串口的笔记本均适用。三CPU设计，采用仿真芯片＋监控芯片＋USB芯片结构，在仿真状态下仿真芯片被完全冻结，可以100%重现CPU所有特性，即总线I/O口。

4、下载仿真通讯急速115200BPS，也是KEIL支持的高速度,相比以前版本提高一个数量级(10倍以上)，单步运行如飞。

（2）ISP在线下载：实验系统配有ISP在线下载接口，并标配USB接口下载电缆线，可直接烧录AT89S5X单片机和AVR单片机。

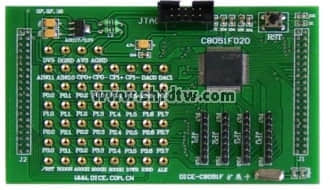

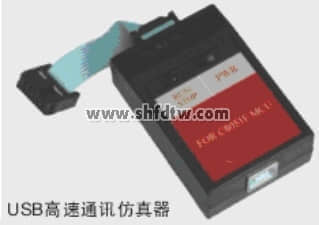

（3）支持C8051F 单片机（SOC）扩展：选配C8051F扩展板和仿真器， USB高速通讯仿真器，通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真；集成开发环境支持Silicon Labs IDE和KEIL C软件。

1、CPU:C8051F020。

2、22.1184MHz晶振。

3、标准JTAG接口，支持硬件仿真。

4、外部复位电路。

5、所有IO口均引出并加清晰标注。

6、可以与TW-210K实验箱结合，实现超多外围功能。

（4）支持PIC单片机扩展：

通过选配件PIC模块可实现PIC单片机功能

1、CPU：PIC16F877A

2、4MHz晶振

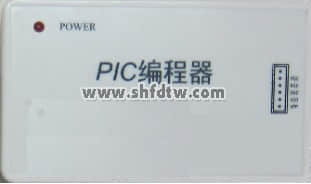

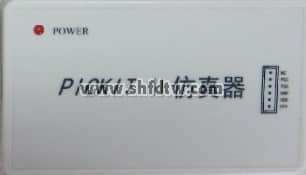

3、标准6针ICSP接口，可以单片机进行编程与仿真。

4、所有IO口均引出。

5、外部复位电路。

6、可以与TW-210K实验箱结合，实现超多外围功能。

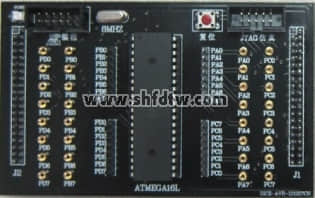

（5）支持AVR单片机扩展：

通过选配件AVR模块可实现AVR单片机功能

1、CPU:ATMEGA16。

2、8MHz晶振。

3、标准ISP下载接口。

4、外部复位电路。

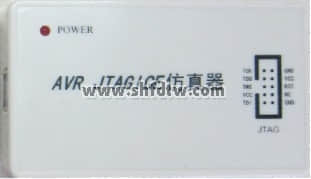

5、标准JTAG接口，支持硬件仿真。

6、所有IO口均引出并加清晰标注。

7、可以与TW-210K实验箱结合，实现超多外围功能。

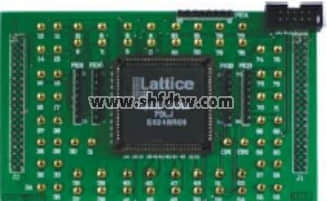

（6）支持EDA(CPLD/FPGA)开发：通过选配EDA扩展卡（标配并口JTAG下载线），实现CPLD/FPGA的实验、学习和开发，并和单片机系统共用硬件资源。

（7）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

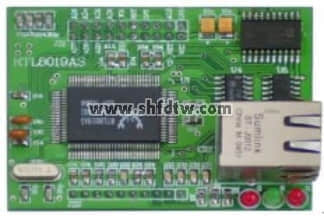

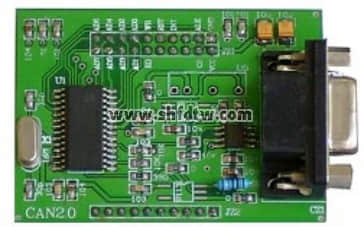

（8）二次开发：系统将地址总线、数据总线、控制总线全部引出，主机板留有扩展单元，通过单片机仿真器调试用户系统。

（9）在线下载：实验系统配有ISP在线下载接口，可直接烧录AT89S5X单片机。

（10）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。

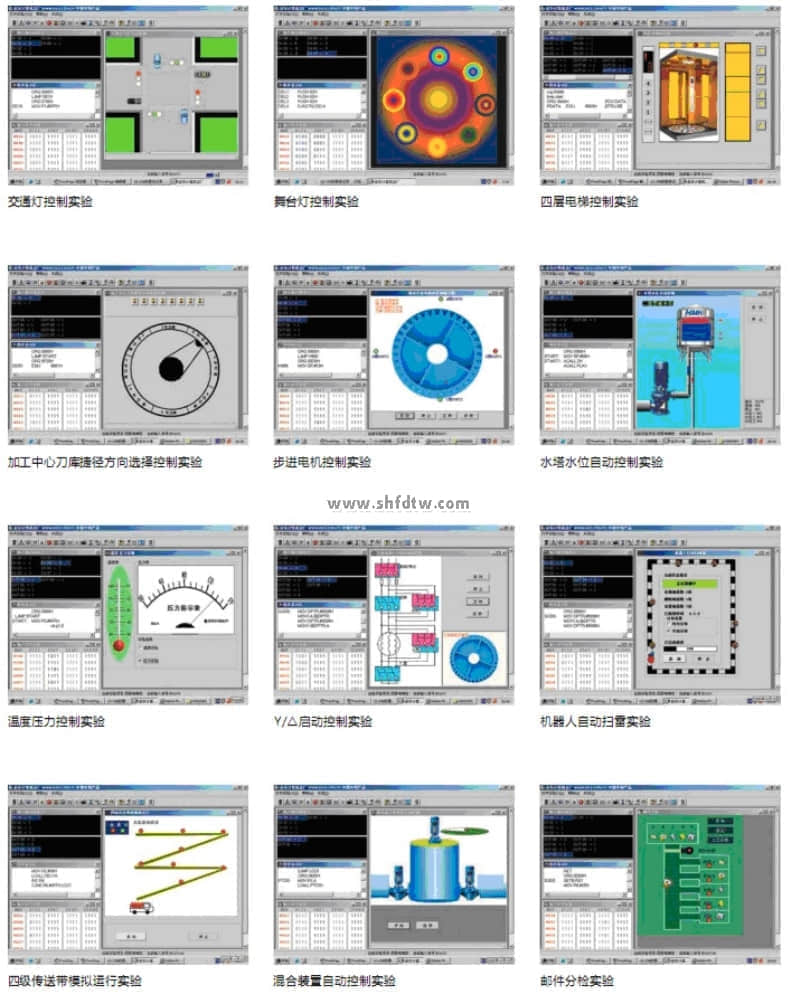

(11) 可选配DAQ数控式创新实验平台

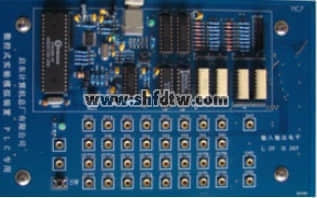

DAQ数控式创新实验平台，是将一些复杂的例如交通灯控制系统、四层电梯控制系统、刀库捷径选择等实验通过当前流行的二维动画技术制作出来，借助PC要资源，仿真实物的控制系统。通过USB接口电路，实现CPU（单片机）对虚拟被控对象的控制和双向通信。该实验平台形象生动、可操作性强、可实现复杂的闭环控制，大大提高学生的学习兴趣和创新思维。与传统的实物模型相比：性价比极高、无需后续的保养和维修、使用安全方便。目前该创新实验平台有15个典型的系统实验。
