TW-DHZ02电子焊接装配调试实训台（双面双工位）（8000/每工位）
TW-DHZ02电子焊接装配调试实训台技术性能
1、输入电源：三相四线380V±10％50Hz
2、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)
3、装置容量：<200VA
4、外形尺寸：1.1m×1.3m×2m。

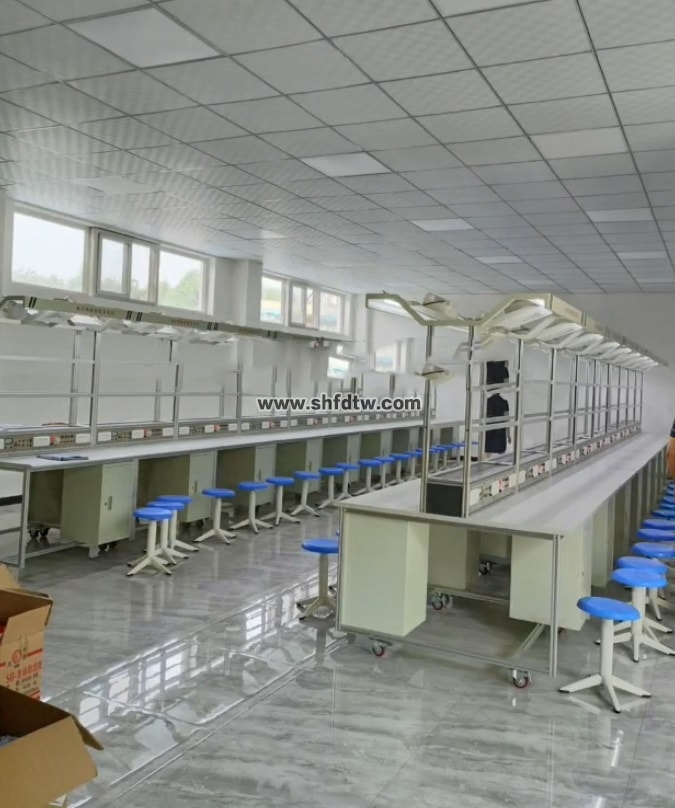

TW-DHZ02电子焊接装配调试实训台实训装置
主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构，正反两面均有以下相同的资源。

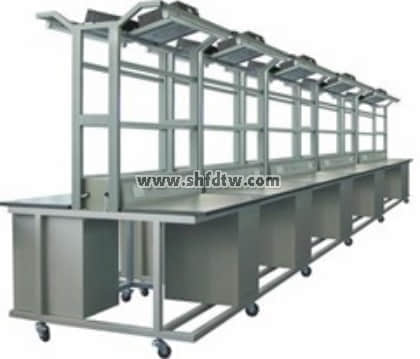

1、实训台 实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。
（1）正反两面备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
（2）正反两面各有一块实训面板，实验电源每路配置：一组可调的直流电源0~30V/2A，并带有过载、短路软保护功能，软保护的值还可进行调节；一组 3~24V交流电源，七档可调；一组±5V、±12V开关稳压直流电源；一只精密数字电压表（DC 30V），一只精密数字电流表（DC 2000mA）；以及6路单相电源插座，可以方便设备、仪表的扩展时使用。
（3）铝木框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。
（4）顶部框架上设有电风扇和30W日光灯（照明设备）各两个。
2、电源柜
（1）输入电源：三相四线～380±10%50HZ
（2）输出电流：20A
（3）设有风扇、照明日光灯、插座电源的继电接触控制系统，可为10实训台提供工作电源；具有电源指示、漏电保护功能，使用安全可靠。
3、实训线路板(2套／台) 常规配备六管超外差式调频收音机、LED数字电子钟、多路抢答器等实训线路板。
4、实训工具套件 配备常用的数字式万用表、元件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、电烙铁、恒温烙铁（小型焊台）、放大台灯、热风台、烙铁架、焊锡丝、吸锡器等工具。
5、实训挂件（2套/台）
1、常用元器件单元
（一）：提供常用的电阻、电容、电感、数码管、二极管等元器件。
2、常用元器件单元
（二）：提供电位器、三极管、稳压管、继电器、复位按钮、晶体管、晶闸管、蜂鸣器、变压器等元器件。
3、直流电源单元：提供±5V、±12V/0.5A两组电源和0～30V/1.5A的直流稳压电源，数字式电压、电流表指示，自动继电器换档，具有自动过流保护和自动恢复功能。
4、测量仪表单元：提供0～20V的交/直流数字电压表和0～200V，0～2A的直流数字电压/电流表，精度0.5级。
5、信号源单元 5.1波形：正弦波、三角波、方波、锯齿波、TTL波形等七种波形。 5.2频率范围：5Hz－2MHz分段连续可调。 5.3正弦波失真度：10Hz-100KHz小于1%。 5.4输出幅度：正弦波大于0-14Vp-p。 5.5波形占波比可调。
6、频率计单元：测量范围为1Hz至10MHz，有六位LED数码管显示，闸门时基1S，灵敏度35mV。开关（内测/外测）转换。
7、实训线路板（2套/台）每套配16项电子专业技能训练散件（专用线路板）
五、实训项目
任务一：多路抢答器生产
1)多路抢答器元器件认识及测量
2)多路抢答器原理图识读及工艺文件填写
3)多路抢答器装配工具与准备工艺
4)多路抢答器主板焊接
5)多路抢答器主板调试
6)多路抢答器电路板检验
任务二：LED数字电子钟生产
1)LED数字电子钟元器件认识及测量
2)LED数字电子钟原理图的识读及工艺文件填写
3)LED数字电子钟的装配工具与准备工艺
4)LED数字电子钟主板焊接
5)LED数字电子钟主板调试
6)LED数字电子钟主板检验
任务三：六管超外差式调频收音机整机生产
1)调频收音机元器件认识及测量
2)调频收音机原理图识读及工艺文件填写
3)调频收音机常用装配工具与准备工艺
4)六管超外差式调频收音机主板焊接
5)六管超外差式调频收音机整机调试
6)六管超外差式调频收音机整机检验
7)六管超外差式调频收音机整机包装
