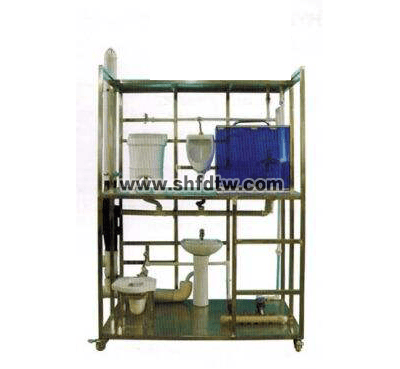

TWLY-101 高层建筑通气管系及同层排水系统实训装置
一、实训功能
1、整体式全真洁具和管路，透明地板，能看清隐蔽管路的全部结构和走向,一二层主要设置同层排水演示和通气管路演示。
2、设置后排、降板、抬升三种方式的同层排水演示，能了解各种同层排水系统的组成、结构和原理。
3、设置了各种通气管系统演示，能了解各种同层排水系统的组成、结构和原理。
4、高层建筑通气管系及同层排水系统实训装置关键部位采用透明管路，能看清管路中水流的走向。
5、展示了给排水系统中引入管、排出管、立管、横管、清扫口、通气管、伸顶通气管、专用通气立管、主通气立管、副通气立管、环形通气管、器具通气管的外观、结构、原理、安装部位和安装形式。
6、高层建筑通气管系及同层排水系统实训装置中所有洁具和给排水设备都能全真演示。
您只要致电：021-55884001（袁经理）
我们可以解答 高层建筑通气管系及同层排水系统实训装置 的相关疑问！
我们可以帮您推荐符合您要求的 高层建筑通气管系及同层排水系统实训装置 智能化楼宇实训设备 楼宇实训系统 楼宇自动化实训装置 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-97-3027-1.html
二、技术指标
1、外形尺寸：1500×1000×2400mm
2、框架材料：304不锈钢
3、地板材料：钢化玻璃
4、进水要求：0.05MPa～0.75MPa
5、安全保护：具有漏电自动保护装置和接地保护
三、主要配置
1、卫生器具布置为：后排水坐便器实现同层排水，降板设置排水坐便器实现同层排水，抬升地面垫层设置坐便器实现同层排水。同时排水横支管上设置清扫口和吸气阀。沿右侧设置排水主立管和主通气立管，同时左侧设置副通气立管，一层卫生器具与主副通气立管间设置结合通气管、器具通气管和环形通气管。
2、给水方式为模拟水泵和水箱联合水位传感器自动控制供水方式，水箱设置于框架顶端。二层设置一消防栓箱（包括一应设备），连于水箱，与模拟水泵也是立管连接。
四、实训项目
实训一：座便器各种排水方式演示与实训
实训二：屋顶水箱的结构和自动控制的功能的认识实训
实训三：消防栓箱（包括一应设备）的结构和功能的认识实训
实训四：清扫口、吸气阀的结构和功能的认识实训
实训五：苏维托排水系统的结构和功能的认识实训
实训六：主通气立管、副通气立管、结合通气管、器具通气管和环形通气管的认识实训
