TW-Z23周转轮系传动效率测试实验装置
一、 产品概述

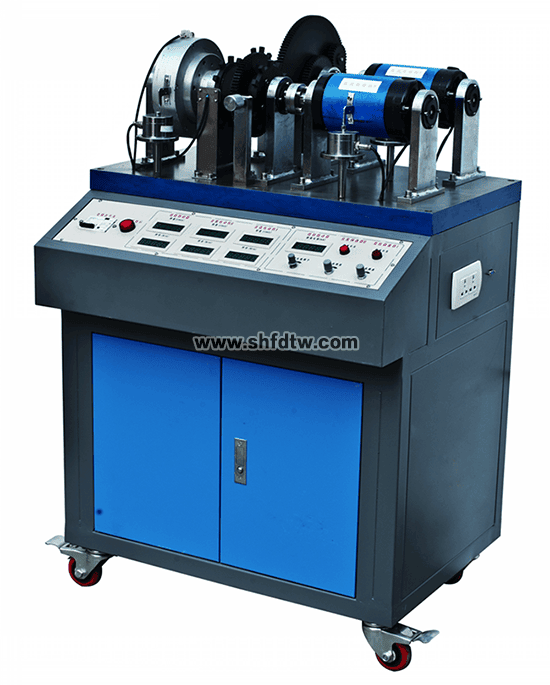

本装置主要由实验台、直流调速电机及其调速器、定轴轮系、周转轮系、复合轮系及一些实验所需的仪器仪表等组成，使学生了解各种典型轮系的结构，并掌握典型轮系传动比的计算方法及传动效率的测试方法。直流调速电机和磁粉制动器均采用悬浮式机构，通过称重传感器测量输入、输出转矩的大小。适合各大院校机械类专业《机械原理》课程的实验教学需要。
您只要致电：021-55884001（袁经理）
我们可以解答 周转轮系传动效率测试实验装置 的相关疑问！
我们可以帮您推荐符合您要求的 周转轮系传动效率测试实验装置 教学设备 实训台 考核实训装置 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-88-2858-1.html
二、 配置及技术性能
1.实验台
(1)实验桌 ：采用铁质双层亚光密纹喷塑结构，铸件平板台面，铝质面板。设有带锁柜子，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。铸件平板外形尺寸：750mm×420mm×40mm。
(2)输入电源：单相三线 AC220V±10% 50Hz
(3)电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A
(4)直流调速器2个：采用PWM脉宽调制技术，输出电压 0～220VDC，输出电流 4ADC
(5)数显恒流源1路：输出电流0～0.8A，带三位半数显表头指示输出，为磁粉制动器提供工作电流
(6)★智能型转速显示仪3套：供电电源：AC/DC 100-250V；输入信号频率：0Hz-50kHz（占空比1:1时）；输入信号：L≦2V、H≧4V、脉冲宽度≧20uS（50kCPS）；输出相应时间：计数到达与继电器输出之间的时间≦6mS；通讯接口标准串口RS-232/485双向接口。开标现场视频演示，并提供智能显示仪的使用说明书原件。
(7)★智能压力显示仪3套：输入方式：mV信号、标准变送信号或频率信号；测量精度：0.1%；采样速度有慢速和快速两种形式；通讯接口标准串口RS-232/485双向接口、多机地址范围0-99；电源220VAC或24DC可选。开标现场视频演示，并提供智能显示仪的使用说明书原件。
(8)数据采集器 1套：可以采集3路转速信号和3路转矩信号
2.直流调速电机2台：额定功率355W，调速范围0～1500r/min
3.磁粉制动器1台：额定转矩50N ·m
4.称重传感器3个：额定载荷5kg，灵敏度1.0mV/V，2个；额定载荷5kg，灵敏度1.0mV/V 1个
5.光电传感器3个：可精确测量电机的转速
6.计算机测试软件：具有数据采集、测试分析、曲线拟合、保存并打印实验结果等功能。可测量转矩、转速、效率等参数的实时数据，并拟合绘制出效率曲线等，各曲线坐标可任意设置。
7.配件：软件光盘、实验指导书等
三、 实验项目
1.了解定轴轮系（平面定轴、空间定轴）、周转轮系（行星轮系、差动轮系）和复合轮系的结构
2.定轴轮系、行星轮系、差动轮系的传动比测试
3.定轴轮系和行星轮系传动效率测试
