TW-SX206计算机过程控制萃取操作实训装置

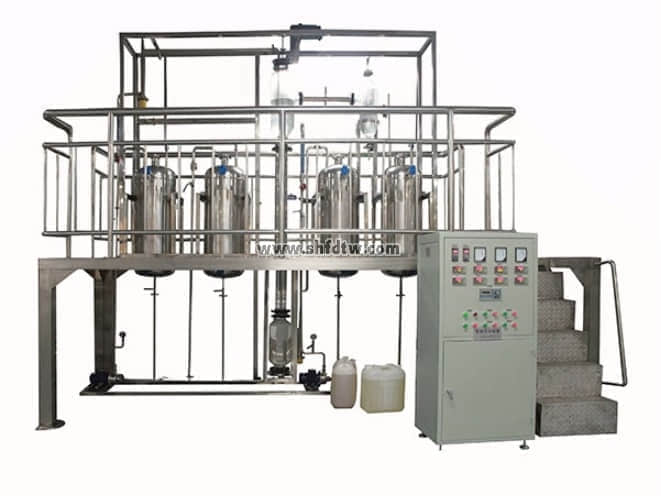

计算机过程控制萃取操作实训装置(图1)

装置功能

1.实训装置能够完成萃取岗位操作技能训练、原料液体输送岗位操作技能训练、脉冲塔岗位操作技能训练、化工仪表岗位操作技能训练和过程控制岗位操作技能训练 。
2.实训装置能够使学员了解热电阻温度计、转子流量计、液位计、压力计的结构、测量原理和操作方法。
3.实训装置能够使学员了解萃取塔工作原理、性能参数、能够正确使用、维护保养萃取塔。
4.实训装置能够使学员了解萃取过程中其他所需的设备如脉冲调节器、磁力泵等的结构、工作原理及其使用方法 。
5.实训装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常运行不出现安全事故 。
6.实训装置具有故障设置功能,通过无线遥控器隐蔽发出故障干扰信号,能使正常运行的装置真实出现以下现象。
7.实训装置使学员掌握萃取方面的理论知识(萃取基本概念和萃取的基本计算等)完成萃取过程的性能测定。
8.通过现场控制台仪表与微机通讯,实时数据采集及过程监控;总控室控制台与现场控制台通讯,各操作工段切换、远程监控、流程组态的上传下载等实现就地及远程控制岗位技能培训。
设计参数
装置整体采用工程化布局,两层布置,一层为主操作区,二层主要为观察区。
原料处理量:16-160L/h。
整机参数
设备尺寸: 3700x2000x3500mm(长x宽x高 ),可根据实训场地实际高度和场地面积进行调整,整机采用钢制喷塑框架,带两层操作平台,一层平面方便安装、检修,二层有安全斜梯通上并有护栏、防滑板。
电气系统
标准工业操作台,内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护;同时每一组强电输出都有旋钮开关控制,保证设备安全,操作控制便捷;装有分相指示灯,开关电源等。外型尺寸:1400x800x1300mm(长x宽x高 )。
公用设施
水:自来水由现场水龙头接入水箱。
电:单相,电压AC220V,需配置1~2个接地点(安全地及信号地)。
实验物料:清洁自来水。
主要设备
萃取塔:有机玻璃段Φ100x1400mm,全塔高度3400mm,塔顶、塔底为316L不锈钢
转盘数:14个,材质:316L不锈钢。
萃取相料罐、萃余相料罐、原料罐、萃取剂罐、:75L,316L不锈钢。
萃余分相罐:6L,316L不锈钢。
重相泵、轻相泵:不锈钢,流量3.6m3/h,扬程14m,功率370W。
搅拌电机:220V,200W,100-200r/min。
液体流量计:16-160L/h。
联想计算机:CPU双核2.0,2G DDR2内存,硬盘500G,光驱,鼠标,键盘,显示器:19”液晶显示屏。二年质保。操作系统:中文专业版WINXP 。
上位机监控软件
RS485/232通讯转换器,MCGS工业组态软件一套(附64点软件狗),在线监控软件一套。

测控组成

变量

检测机构

显示机构

执行机构

重相流量

转子流量计

转子流量计读数

阀门

轻相流量

转子流量计

转子流量计读数

阀门

原料液温度

PT100铂电阻

宇电显示仪



轻相出口温度

PT100铂电阻

宇电显示仪



塔顶温度

PT100铂电阻

宇电显示仪



塔底温度

PT100铂电阻

宇电显示仪
