计算机过程控制流体输送操作实训装置

所属栏目:业内资讯 点击数量:5963

TW-SX205计算机过程控制流体输送操作实训装置

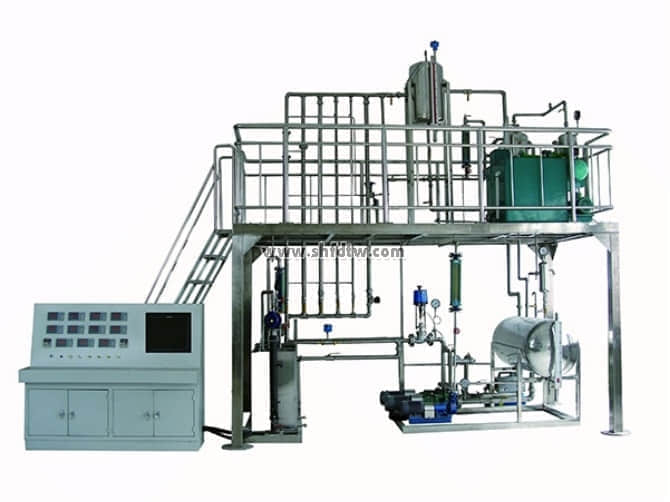

 计算机过程控制流体输送操作实训装置 (图1)

企业信息

您只要致电:021-55884001(袁经理)

我们可以解答  计算机过程控制流体输送操作实训装置  的相关疑问!

我们可以帮您推荐符合您要求的  计算机过程控制流体输送操作实训装置  相关产品!

找不到所需产品?请点击  产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-120-2159-1.html

装置功能

1、集成了流体流动和流体输送机械两个单元操作内容的实验教学。能全面了解流体流动过程中所涉及的流体阻力、流量计性能、离心泵性能及管路性能概念和实验方法。
2、本装置模拟工艺生产系统,设置流量比值调节系统,训练学生实际化工生产的操作能力。实现流体输送:液相输送和气相输送,以及真空输送,通过装置可以完成离心泵的各个实验以及管路阻力的各个实验,锻炼学生判断和排除故障的能力。
3、通过现场控制台仪表与微机通讯,实时数据采集及过程监控;总控室控制台与现场控制台通讯,各操作工段切换、远程监控、流程组态的上传下载等实现就地及远程控制岗位技能培训。

设计参数
压力控制:离心泵进口压力:-15~-6Pa。
1号泵单独运行时出口压力:0.15~0.27MPa(流量为0-6m3/h)。
两台泵串联时出口压力:0.27~0.53MPa(流量为0-6m3/h)m3/h。
两台泵并联时出口压力:0.12~0.28MPa(流量为0-7m3/h)。
压降范围:光滑管阻力压降:0~7KPa(流量为0-3m3/h)。
局部阻力管阻力压降:0~22KPa(流量为0-3m3/h)。
离心泵特性流体流量:2-7m3/h。
阻力特性流体流量:0-3m3/h。
液位控制:吸收塔液位:1/3~1/2。

整机参数
设备尺寸: 4000x2000x3500mm(长x宽x高 ),(可根据实训场地实际高度和场地面积进行调整),整机采用钢制喷塑框架,带两层操作平台,一层平面方便安装、检修,二层有安全斜梯通上并有护栏、防滑板。

电气系统
标准工业操作台,内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护;同时每一组强电输出都有旋钮开关控制,保证设备安全,操作控制便捷;装有分相指示灯,开关电源等。外型尺寸1400×800×1300mm(长×宽×高)。

公用设施
水:实训过程中水可循环使用,实训结束后排空即可。
电:电压AC380V,功率2kW,三相四线制(三火线一零线)。需配置1~2个接地点(安全地及信号地)。
实验物料:清洁自来水。

主要设备
304不锈钢吸收塔:φ325x1300mm,110L。
304不锈钢高位槽:φ426x700mm,100L。
304不锈钢缓冲罐:Φ400x500mm,60L。
304不锈钢原料水槽:1000x600x500mm,300L。
1号泵:离心泵,P=0.5KW,流量Qmax=6m3/h,U=380V。
2号泵:离心泵,P=0.5KW,流量Qmax=6m3/h,U=380V。
真空泵:旋片式,P=0.37KW,真空度Pmax=-0.06kPa,U=220V。
空气压缩机:往复空压机,P=2.2KW,流量Qmax=0.25m3/min,U=220V。
联想计算机:CPU双核2.0,2G DDR2内存,硬盘500G,光驱,鼠标,键盘,显示器:19”液晶显示屏。二年质保。操作系统:中文专业版WINXP 。
上位机监控软件
RS485/232通讯转换器,MCGS工业组态软件一套(附64点软件狗),在线监控软件一套。

测控组成

变量

检测机构

显示机构

执行机构

1号泵出口压力

压力表

压力表就地显示



1号泵进口压力

压力表

压力表就地显示



2号泵出口压力

压力表

压力表就地显示



2号泵进口压力

压力表

压力表就地显示



液位罐压力

压力表

压力表就地显示



光滑管压力差

压力表

压力表就地显示



粗糙管压力差

压力表

压力表就地显示



吸收塔压力

压力表

压力表就地显示



缓冲罐压力

压力表

压力表就地显示



1#2#泵出水总管压力

压力表

压力表就地显示



液位罐温度

PT100铂电阻

宇电AI702

自控

1#2#泵出水总管流量

转子流量计

现场显示

阀门

设计参数

装置整体采用工程化布局,两层布置,一层为主操作区,二层主要为观察区。
原料处理量:16-160L/h。

整机参数
设备尺寸: 3700x2000x3500mm(长x宽x高 ),可根据实训场地实际高度和场地面积进行调整,整机采用钢制喷塑框架,带两层操作平台,一层平面方便安装、检修,二层有安全斜梯通上并有护栏、防滑板。

电气系统
标准工业操作台,内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护;同时每一组强电输出都有旋钮开关控制,保证设备安全,操作控制便捷;装有分相指示灯,开关电源等。外型尺寸:1400x800x1300mm(长x宽x高 )。

公用设施
水:自来水由现场水龙头接入水箱。
电:单相,电压AC220V,需配置1~2个接地点(安全地及信号地)。
实验物料:清洁自来水。

主要设备
萃取塔:有机玻璃段Φ100x1400mm,全塔高度3400mm,塔顶、塔底为316L不锈钢
转盘数:14个,材质:316L不锈钢。
萃取相料罐、萃余相料罐、原料罐、萃取剂罐、:75L,316L不锈钢。
萃余分相罐:6L,316L不锈钢。
重相泵、轻相泵:不锈钢,流量3.6m3/h,扬程14m,功率370W。
搅拌电机:220V,200W,100-200r/min。
液体流量计:16-160L/h。
联想计算机:CPU双核2.0,2G DDR2内存,硬盘500G,光驱,鼠标,键盘,显示器:19”液晶显示屏。二年质保。操作系统:中文专业版WINXP 。
上位机监控软件
RS485/232通讯转换器,MCGS工业组态软件一套(附64点软件狗),在线监控软件一套。

测控组成

变量

检测机构

显示机构

执行机构

重相流量

转子流量计

转子流量计读数

阀门

轻相流量

转子流量计

转子流量计读数

阀门

原料液温度

PT100铂电阻

宇电显示仪



轻相出口温度

PT100铂电阻

宇电显示仪



塔顶温度

PT100铂电阻

宇电显示仪



塔底温度

PT100铂电阻

宇电显示仪
