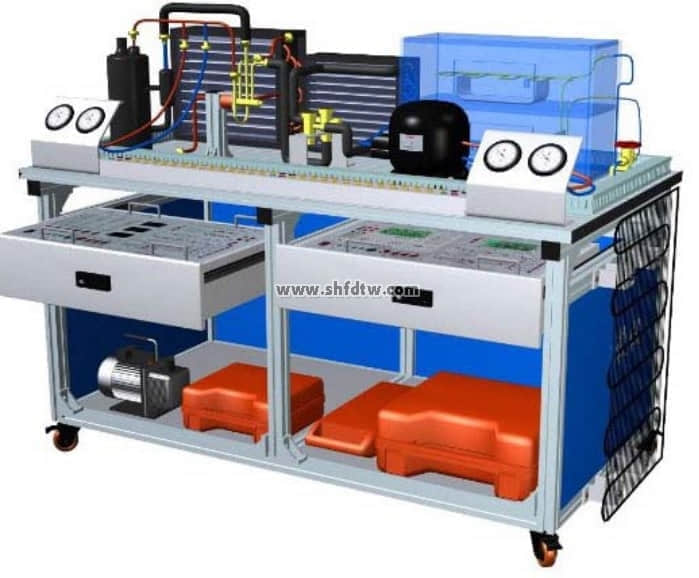

TWB-JD18型家电空调系统技能实训装置

企业信息

1.装置能够全面展现制冷系统结构及制冷系统维修的全部过程，满足实训教学、实际工程训练及职业技能竞赛的需要；

2.综合性强，可组成多种制冷系统，具有多种控制方式，有较强实用性、通用性、经济型；

3.装置采用模块化设计，电气控制与制冷系统独立分开，可以对相应的特征点进行测量，既保证学生基本技能的训练和巩固，又保证了电路连接的快速、安全和可靠；

4.可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作；

5.智能实训考核系统

特点：无线智能考核器技术说明

·考核器采用优质PVC模具一次成型，表面贴彩色PVC面板。考核器左侧连接考核模块及进项电源。外形规格263X183X96mm。

·考核键采用数字化触摸式按键，手感清晰、反应敏捷。

·人机界面采用蓝光3.2液晶显示屏，操作简单明了，具有很好的互交性。

·数据传输采用高质量无线网络模块，保证数据传输的距离和精确度。

·电路设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性。

·可设置最多达60个故障点（扩容后）。

·故障编号可以随意更改。

·每个故障点都可以设置为开路或短路故障。

·设置的参数在断电后不会丢失。

·输出继电器的触头容量达5A/AC250V，既可以用于强电，又可以用于弱电。

·采用独立开关电源供电，输入电压范围宽，体积小、重量轻、效率高。

考核系统功能说明：

·1、具有自动评分参数设置、考核时间设置及倒计时、重复考号报警等功能；

·2、可选择指定故障考核方式或随机故障考核方式；

·3、随机故障考核方式下系统具有自动出题功能、使每次的故障都不相同；

·4、随机故障考核方式可设置故障范围及故障数量；

·5、自动保存80位考生的考号、分数、误排次数、剩余故障、剩余时间等；

·6、掉电后不会丢失设置的故障及考核结果。

三、技术性能

1.输入电源：单相三线～220V±10% 50Hz

2.装置容量：≤1.5kVA

3.外型尺寸不小于：1500mm×800mm×1400mm

4.空调系统压缩机：输入功率不小于 585W

5.冰箱系统压缩机：输入功率不小于 65W

6.制冷剂类型：空调系统 R22、冰箱系统 R600a

7.安全保护：具有漏电压、漏电流保护，安全符合国家标准

四、系统组成与功能

1.装置采用模块化设计，由导轨式铝合金安装平台、空调系统、电冰箱系统、电气控制系统等组成。

2.导轨式铝合金安装平台由标准规格的铝合金工业型材组成，作为学生操作训练的平台，上面安装有空调系统部件和冰箱系统部件。

3.空调系统：包含空调压缩机、室内换热器、室外换热器、四通换向阀、节流装置、视液镜、空调阀等。

4.电冰箱系统：包含冰箱压缩机、钢丝式冷凝器、冷冻室蒸发器、冷藏室蒸发器、节流装置、视液镜、电磁阀、干燥过滤器等。

5.电气控制系统：采用模块化设计，共5个挂箱模块。包含电源及仪表模块、空调电气实训考核模块、冰箱电子温控实训考核模块、冰箱智能温控电气实训考核模块、智能化考核模块。

6.电源及仪表模块：

单相三线制220V交流电源供电。交流电压表1只，测量范围：０～250V；交流电流表1只，测量范围０～5A，用于测量系统启动电流及监测系统正常工作电流。

7.制冷系统压力检测单元：

提供4只真空压力表，测量范围分别为-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa,用于测量空调、冰箱系统高、低压侧压力。

8.电流型漏电保护装置1套

漏电电流超过一定值，即跳闸切断电源；设有热保护器件，对压缩机进行过热、过载保护。
