TW-T28双联教学电梯控制技术综合实训装置
二、产品特点

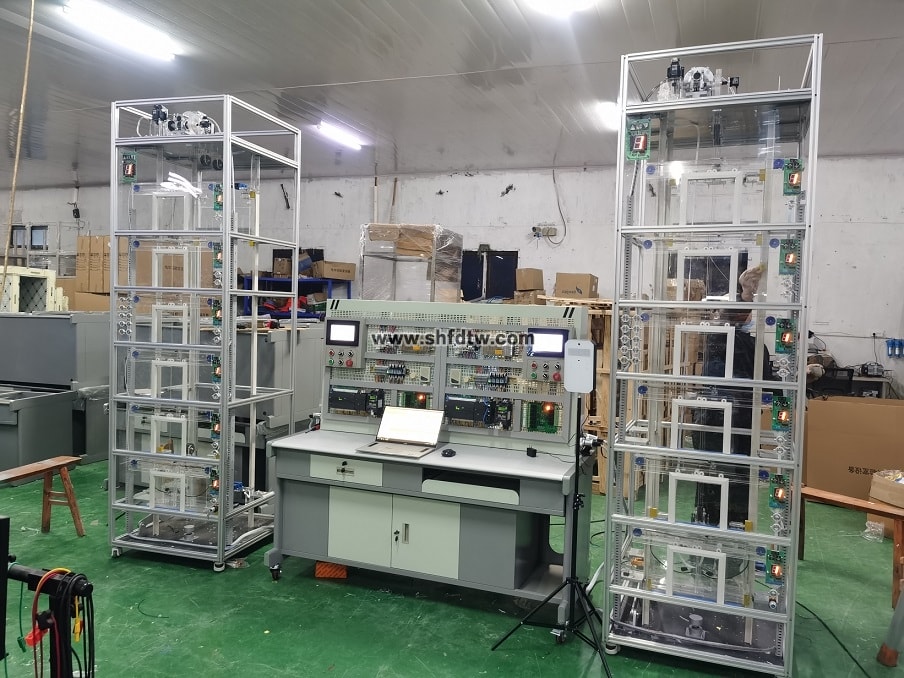

1、实训装置根据智能建筑中升降电梯的机构按照一定的比例缩小设计，所用设备、器件与实际电梯基本一致，采用槽钢方管框架结构整体设计，正面使用茶黑色有机玻璃面板，融低压电气、微机板、变频调速、智能人机、传感检测、智能考核系统等于一体，实现智能电梯复杂的开关量控制、时序逻辑控制。通过该装置的操作训练可考核学生掌握智能电梯的装调与维护综合能力，如电梯呼梯盒的安装、井道信息系统的安装、平层开关检测位置调整、门机机构调整、电气控制柜的器件安装、接线、变频器参数设置、微机板的调试、电梯并联功能调试、电梯故障排除、运行维护等，全球新冠疫情下 .增加体温检测报警联动装置.体温异常人员进入. 不能电梯不能运行 ，并语音报警.除了满足专业实训教学，还能开展技能考核以及职业技能竞赛。
2、设备高度仿真，按照实际电梯缩小比例设计，包含电梯全部要素，至少为四层，高度2.56米及以上。
3、透明结构设计，电梯内部结构、运行过程一目了然。使学生能够很直观、透彻地了解、掌握电梯的结构及其动作原理。
4、设备至少为二座四层群控电梯，每部电梯系统均由一台微机控制，微机之间通过485通讯交换数据，电梯外呼统一管理，接近现实中的楼宇电梯控制。学生通过本装置实训，不但可以练习单座电梯控制、提高故障的检测和排除能力，还可以学习电梯群控技术。
5、智能电梯具有机械故障设置和智能故障设置两种设置方式，方便用户操作。
6、为了方便教学，需提供微机板的编程源代码。
三、技术性能
1.输入电源：三相五线制 AC380V±10% 50Hz；
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；
3.装置容量：＜2kVA；
4.整机尺寸（对象+控制柜+电脑桌）：4400mm×800mm×2200mm；
5.单台电梯尺寸：800mm×800mm×2200mm；
6.控制方式：开关量/数字量双控及VVVF技术；
7.安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。
