TW-GK21工程机械空调系统实训台

一、产品简介

   该设备采用 全新 ZC50工程机械空调系统为基础,充分展示工程机械空调系统的组成结构和工作过程。

适用于各类学校对工程机械空调系统理论和维修实训的教学需要。

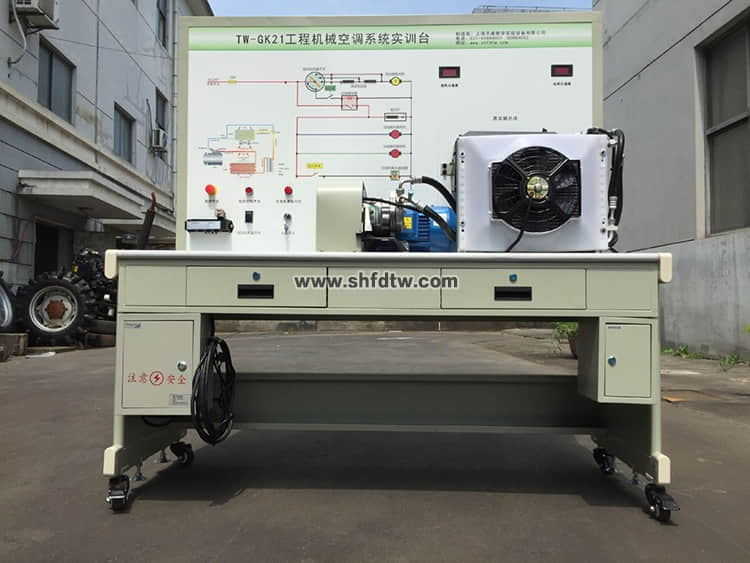

工程机械空调系统实训台 汽车空调实训装置 工程机械空调系统示教板(图1)

点击添加图片描述(最多60个字)编辑

您只要致电:021-55884001(袁经理)

我们可以解答 工程机械空调系统实训台 的相关疑问!

我们可以帮您推荐符合您要求的 工程机械空调系统实训台 空调实训系统教学装置 教学实验台 相关产品!

找不到所需产品?请点击 产品导航页

当前产品页面地址:http://www.shfdtw.com/productshow-58-2816-1.html

二、功能特点

1.空调系统器件安装在立式面板上面,真实可运行的工程机械空调系统,充分展示工程机械空调系统的组成结构和工作过程。

2.由三相电机做为动力源,带动空调压缩机工作。操作空调控制面板,可真实演示工程机械空调系统的工作过程以及工作原理。

3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图;学员可直观对照电路图和实物,认识和分析汽车单风口空调系统的工作原理。

4.实训台面板上安装有检测端子,可直接在面板上检测空调系统各电路元件的电信号,如电阻、电压、电流、频率信号等。

5.实训台面板上安装有高、低压力表,进出风口温度表,可实时显示空调管路压力、进出风口温度的参数变化。

6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。

7.实训台立式形钢结构焊接,设备面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

三、技术规格

外形尺寸:1600×700×1700mm(长×宽×高)

动力电源:三相四线(或三相五线)380V±10% 50Hz

外接电源:交流220V±10% 50Hz

工作电压:直流24V

制 冷 剂:R134a

工作温度:-40℃~+50℃

高压压力表:0~3.5MPa

低压压力表:0~1.5MPa

三相异步电动机:

  型 号:YT 100L1-4

  电 压:AC 380V

  功 率:2.2KW

  转 速:1420r/min

  颜色:7032

  钢管:40*40*3mm

  面板机柜:1.5mm冷板冲压成形,背面设置维修门;

  移动脚轮:120*80mm
